제품분류 : 바퀴 >> 레일
제품명 : 레일바퀴세트(H빔용 턱유) HC-RHR
페이지 번호 : 2002541

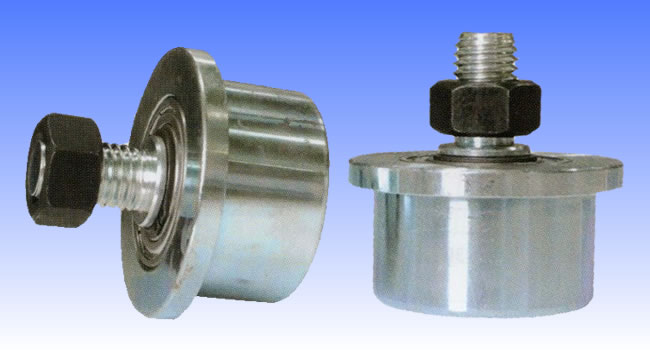

H빔용 레일바퀴 세트[턱유] HC-RHR

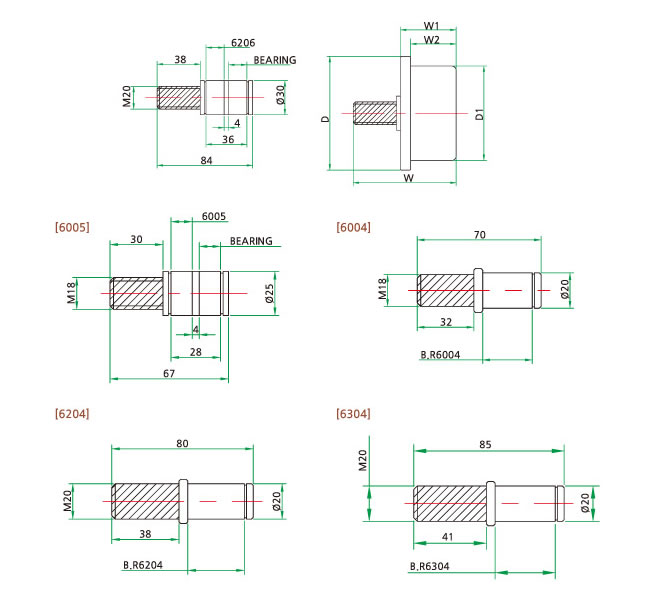

■사양
품번 상품명 바퀴외경
(D)		 바퀴폭
(W1-W2)		 로라턱 바퀴외경
(D1-D2)		 볼트
길이		 볼트
(M)		 삽입베어링
(B)		 허용하중
(kg)		 수량
(Box)
HC-32160 125-65(8T) 128 54-42 12 104 M20-38 18 6206 800 8EA
HC-32161 125-65(8T) 128 45-35 8.5 104 M20-41 20 6304 1000 8EA
HC-32168 150-75(7T) 148 44-35 9 134 M20-41 20 6304 1000 4EA
HC-32167 150-150(4.5T) 148 44-35 9 139 M20-41 20 6304 1000 4EA
HC-32166 150-150(6T) 148 44-35 9 136 M20-41 18 6304 1000 4EA
HC-32165 175-90(4.5T) 198 44-35 9 164 M20-41 20 6304 1000 4EA
HC-32164 200-150(9T) 198 44-35 9 180 M20-41 20 6304 1000 8EA
HC-32163 200-100(6T) 198 44-35 9 186 M20-41 20 6304 1000 4EA
HC-32162 200-100(4.5T) 198 44-35 9 188 M20-41 20 6304 1000 4EA
HC-32169 200-100(10T) 198 44-35 9 176 M20-41 20 6304 1000 4EA

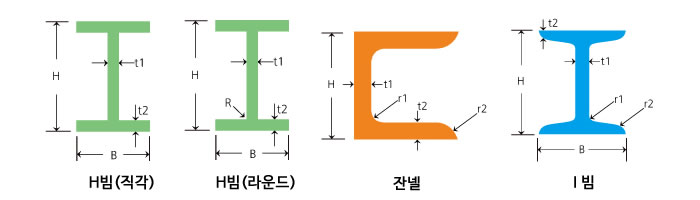

■ 적용 규격표(H빔 단면치수)
H*B t1 t2
100*75 3.2 4.5
100*100 3.2 4.5
100*100 6.0 9.0
125*75 3.2 4.5
125*100 3.2 4.5
125*125 6.0 9.0
150*75 3.2 4.5
150*75 5.0 7.0
150*100 3.2 4.5
200*100 3.2 4.5
200*100 3.2 6.0
200*150 3.2 4.5
