제품분류 : 바퀴 >> 레일
제품명 : 레일바퀴세트(H빔용) HC-NRHR
페이지 번호 : 2002542

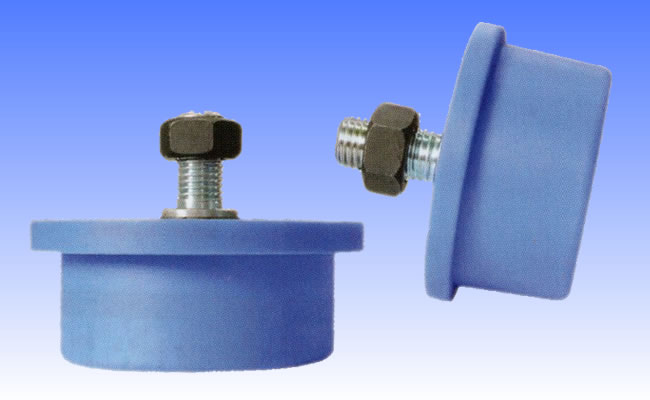

MC H빔용 레일바퀴 세트[턱유] HC-NRHR

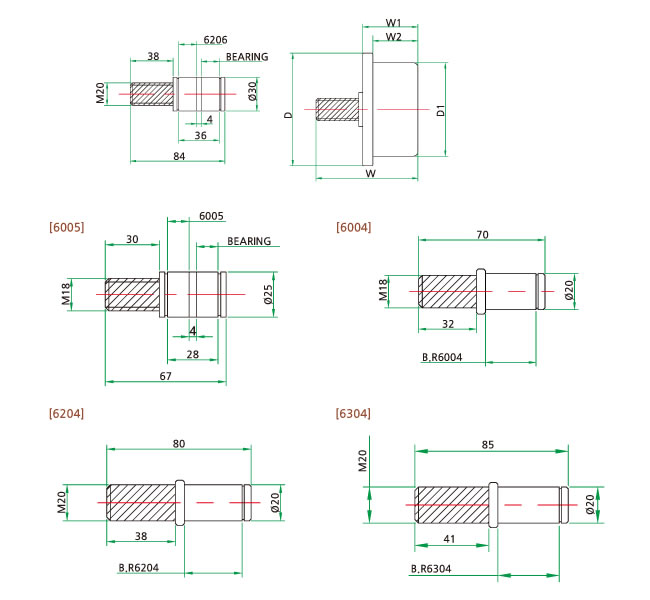

■ H빔(-자형)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W1-W2)		 로라턱 바퀴외경
(D1)		 볼트
길이		 볼트
(M)		 삽입베어링
(B)		 허용하중
(kg)		 수량
(Box)
HC-32049 HC-N3RHR 75 39-32 7 60 30 18 6005 500 16EA
HC-32050 HC-N4RHR 100 49-40 9 83 38 20 6206 800 10EA
HC-32051 HC-N5RHR 130 54-42 12 107 38 20 6206 600 8EA
HC-32052 HC-N6RHR 150 60-45 15 128 38 20 6206 800 4EA
HC-32053 HC-MC3RHR 80 38-30 8 59 32 18 6004 400 16EA
HC-32054 HC-MC4RHR 100 43-36 7 81.5 38 20 6204 800 10EA
HC-32055 HC-MC5RHR 140 45-36 8.5 107 41 20 6304 100 8EA
HC-32056 HC-MC6RHR 150 44-35 9 127 41 20 6304 100 4EA
HC-32057 HC-MC8RHR 200 44-35 9 170 41 20 6304 1500 4EA

■ 적용 규격표(H빔 단면치수)
H*B t1 t2
100*75 3.2 4.5
100*100 3.2 4.5
100*100 6.0 9.0
125*75 3.2 4.5
125*100 3.2 4.5
125*125 6.0 9.0
150*75 3.2 4.5
150*75 5.0 7.0
150*100 3.2 4.5
200*100 3.2 4.5
200*100 3.2 6.0
200*150 3.2 4.5
