제품분류 : 바퀴 >> 레일
제품명 : 잔넬용바퀴세트(턱유) HC-TRI
페이지 번호 : 2002543

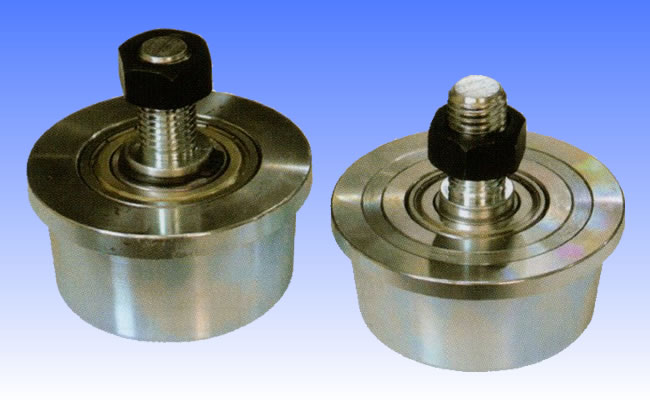

잔넬용 레일바퀴세트(턱유) HC-TRI

특징 : 세트로 로라를 더 편리하게 사용함

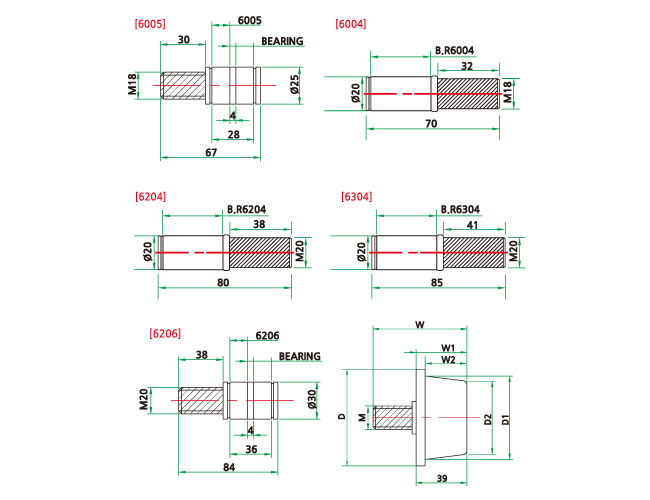

■사양
품번 상품명 바퀴외경
(D)		 바퀴폭
(W1-W2)		 볼트길이
(M)		 바퀴외경
(D1-D2)		 로라턱
(D1)		 삽입베어링
(B)		 허용하중
(kg)		 수량
(Box)
HC-32032 HC-3TRI 74 39-32 M18-30 64-56 7 6005 500 16EA
HC-32033 HC-4TRI 98 49-40 M20-38 88-83 9 6206 800 10EA
HC-32034 HC-5TRI 128 54-42 M20-38 114-106 12 6206 600 8EA
HC-32035 HC-6TRI 148 60-45 M20-38 131-121 15 6206 800 4EA
HC-32036 HC-3TRI-1 78 38-30 M18-32 64-58 8 6004 400 16EA
HC-32037 HC-4TRI-1 98 43-36 M20-38 89-81 7 6204 800 10EA
HC-32038 HC-5TRI-1 138 45-36 M20-41 113-106 8.5 6304 100 8EA
HC-32039 HC-6TRI-1 148 44-35 M20-41 128-120 9 6304 100 4EA
HC-32040 HC-8TRI-1 198 44-35 M20-41 174-170 9 6304 1500 4EA

■ 적용 규격표(H빔 단면치수)
H*B t1 t2 r1 r2
100*75 5 8 7 3.5
125*75 5.5 9.5 9 4.5
150*75 5.5 9.5 9 4.5
200*100 7 10 10 5

■ 적용 규격표(잔넬 단면치수)
H*B t1 t2 r1 r2
75*40 5 7 8 4
100*50 5 7.5 8 4
125*65 6 8 8 4
150*75 6.5 10 10 5
200*80 7.5 11 12 6
200*90 8 13.5 14 7
250*90 9 13 14 7
300*90 9 13 14 7
380*100 10.5 16 18 9
380*100 13 20 24 12
