제품분류 : 바퀴 >> 레일
제품명 : 잔넬용바퀴세트(올스텐, 턱유) HC-SRHR/STRI
페이지 번호 : 2002545

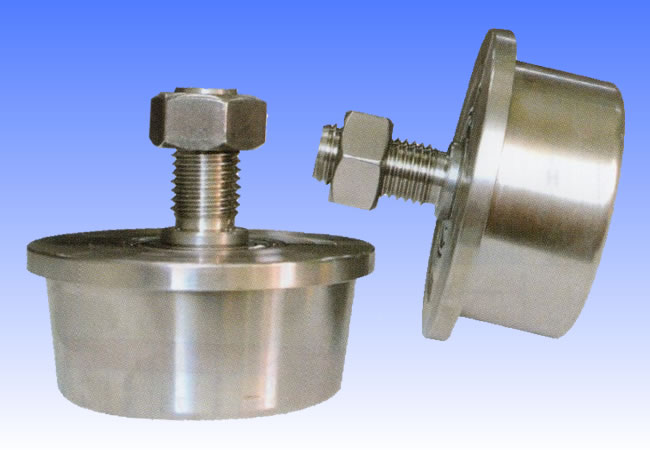

올스텐[잔넬용,H빔용]레일바퀴세트 턱유 HC-SRHR/STRI

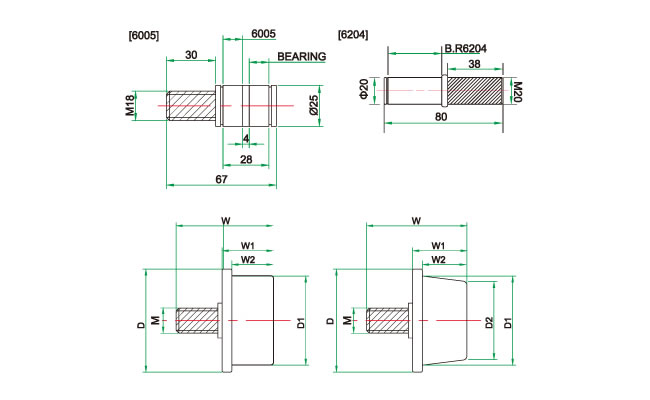

■ 올스텐 잔넬용 레일바퀴세트(턱유/테이퍼형)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W1-W2)		 볼트길이
(M)		 바퀴외경
(D1-D2)		 로라턱
(D1)		 삽입베어링
(B)		 허용하중
(kg)
HC-32041 HC-STRI 3' 75 39-32 M18-30 64-56 7 S6005 500
HC-32042 HC-STRI 4' 100 43-36 M20-38 89-81 7 S6204 800

■ 올스텐 H빔용 레일바퀴세트(턱유/-형)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W1-W2)		 로라턱 바퀴외경
(D1)		 볼트길이 볼트
(M)		 삽입베어링
(B)		 허용하중
(kg)
HC-32043 HC-SRHR 3' 75 39-32 7 60 30 18 S6005 500
HC-32044 HC-SRHR 4' 100 43-36 9 81 38 20 S6204 600

■ 적용 규격표(H빔 단면치수)
H*B t1 t2
100*75 3.2 4.5
100*100 3.2 4.5
100*100 6.0 9.0
125*75 3.2 4.5
125*100 3.2 4.5
125*125 6.0 9.0
150*75 3.2 4.5
150*75 5.0 7.0
150*100 3.2 4.5
200*100 3.2 4.5
200*100 3.2 6.0
200*150 3.2 4.5

■ 적용 규격표(H빔 단면치수)
H*B t1 t2 r1 r2
100*75 5 8 7 3.5
125*75 5.5 9.5 9 4.5
150*75 5.5 9.5 9 4.5
200*100 7 10 10 5

■ 적용 규격표(잔넬 단면치수)
H*B t1 t2 r1 r2
75*40 5 7 8 4
100*50 5 7.5 8 4
125*65 6 8 8 4
150*75 6.5 10 10 5
200*80 7.5 11 12 6
200*90 8 13.5 14 7
250*90 9 13 14 7
300*90 9 13 14 7
380*100 10.5 16 18 9
380*100 13 20 24 12
