제품분류 : 바퀴 >> 레일
제품명 : ㄱ자 조립형(올스텐) HC-SRL / HC-MCRL
페이지 번호 : 2002547

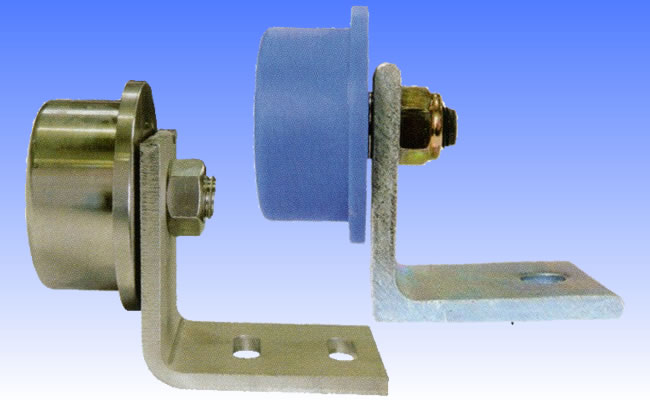

올스텐 HC-SRL/MC나이론HC-MCRL
[H빔용바퀴 ㄱ자조립형 고정]

■ 올스텐 H빔용

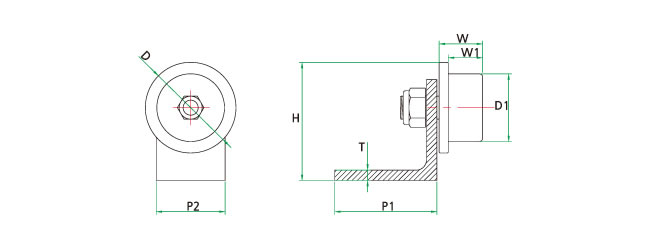

품번 상품명 바퀴외경
(D-D1)		 바퀴폭
(W1-W2)		 전체높이
(H)		 브라켓
(T)		 밑판넓이
(P1-P2)		 삽입베어링
(B)		 허용하중
(kg)		 수량
(Box)
HC-32092 HC-SRL3 80-59 38-30 103 8 89-60 6004 400 16EA
HC-32093 HC-SRL4 100-81.5 43-36 123.5 8 100-75 6204 800 10EA

■ MC청 나이론 H빔용(철브라켓)
품번 상품명 바퀴외경
(D-D1)		 바퀴폭
(W1-W2)		 전체높이
(H)		 브라켓
(T)		 밑판넓이
(P1-P2)		 삽입베어링
(B)		 허용하중
(kg)		 수량
(Box)
HC-32103 HC-MCRL3 80-59 38-30 103 9 89-60 6004 400 16EA
HC-32104 HC-MCRL4 100-81.5 43-36 123.5 9 100-75 6204 800 10EA
HC-32105 HC-MCRL5 140-107 44-35 174 12 130-85 6304 1000 4EA
HC-32106 HC-MCRL6 150-127 44-35 179 12 130-85 6304 1000 4EA
HC-32107 HC-MCRL8 200-170 44-35 204 12 130-85 6304 1500 4EA
HC-32108 HC-MC3RHRL 75-60 38-32 100 9 89-60 6005 500 16EA
HC-32109 HC-MC4RHRL 100-83 49-40 123 9 100-75 6206 600 10EA
HC-32110 HC-MC5RHRL 130-107 54-42 170 12 130-85 6206 800 4EA
HC-32111 HC-MC6RHRL 150-128 60-45 179 12 130-85 6206 800 4EA

■ 적용 규격표(H빔 단면치수)
H*B t1 t2
100*75 3.2 4.5
100*100 3.2 4.5
100*100 6.0 9.0
125*75 3.2 4.5
125*100 3.2 4.5
12*125 6.0 9.0
150*75 3.2 4.5
150*75 5.0 7.0
150*100 3.2 4.5
200*100 3.2 4.5
200*100 3.2 6.0
200*150 3.2 4.5
