제품분류 : 바퀴 >> 레일
제품명 : ㄱ자 조립형(철잔넬용)HC-TRL
페이지 번호 : 2002548

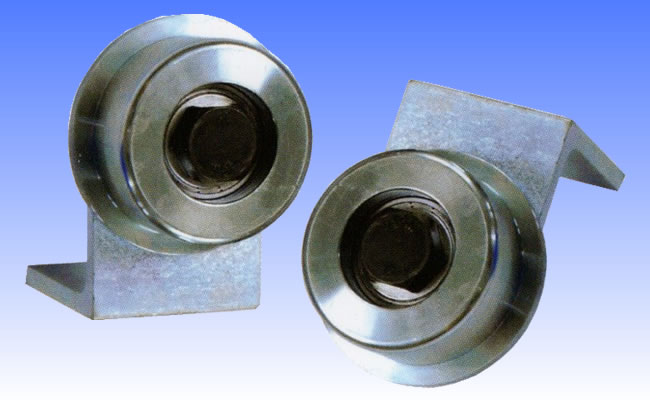

철잔넬용 바퀴 ㄱ자조립형고정 HC-TRL

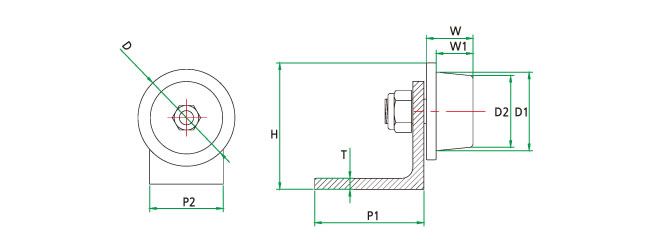

■ 잔넬용(테이퍼형)
품번 상품명 바퀴외경
(D)		 바퀴외경
(D-D1)		 바퀴폭
(W1-W2)		 전체높이
(H)		 브라켓
(T)		 밑판넓이
(P1-P2)		 삽입베어링
(B)		 허용하중
(kg)		 수량
(Box)
HC-32010 HC-TRL3 79 64-58 38-30 103 9 89-60 6004 400 16EA
HC-32011 HC-TRL4 98 89-81.5 43-36 123.5 9 100-75 6204 800 10EA
HC-32012 HC-TRL5 138 113-106 44-35 174 12 130-85 6304 1000 4EA
HC-32013 HC-TRL6 148 128-120 44-35 179 12 130-85 6304 1000 4EA
HC-32014 HC-TRL8 198 172-165 44-35 204 12 130-85 6304 1500 4EA
HC-32015 HC-3TRL75 74 64-56 38-32 100 9 89-60 6005 500 16EA
HC-32016 HC-4TRL98 98 88-83 49-40 123 9 100-75 6206 600 10EA
HC-32017 HC-5TRL128 128 114-106 54-42 170 12 130-85 6206 800 4EA
HC-32018 HC-6TRL148 148 131-121 60-45 179 12 130-85 6206 800 4EA

■ 적용 규격표(잔넬 단면치수)
H*B t1 t2 r1 r2
75*40 5 7 8 4
100*50 5 7.5 8 4
125*65 6 8 8 4
150*75 6.5 10 10 5
200*80 7.5 11 12 6
200*90 8 13.5 14 7
250*90 9 13 14 7
300*90 9 13 14 7
380*100 10.5 16 18 9
380*100 13 20 24 12
