제품분류 : 바퀴 >> 레일

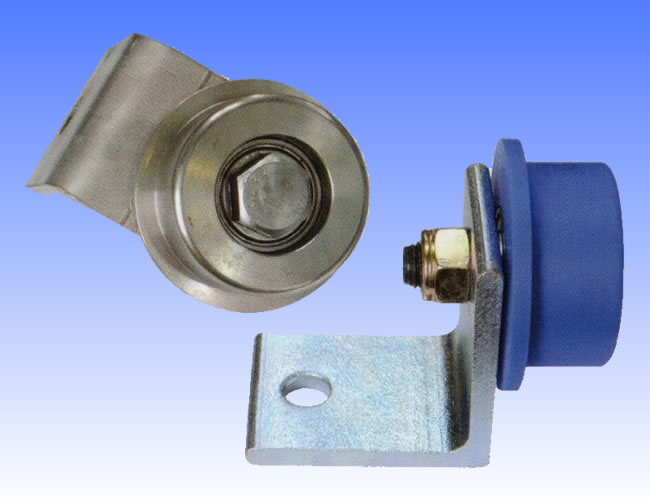

제품명 : ㄱ자조립형고정(올스텐)
페이지 번호 : 2002549
올스텐,MC나이론 잔넬용바퀴 ㄱ자조립형고정

■ 잔넬용[테이퍼형]

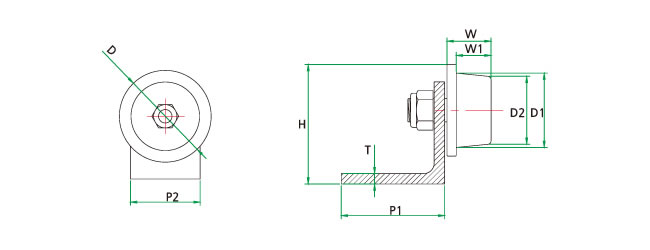

품번 상품명 바퀴외경
(D)		 바퀴외경
(D-D1)		 바퀴폭
(W1-W2)		 전체높이
(H)		 브라켓
(T)		 밑판넓이
(P1-P2)		 삽입베어링
(B)		 허용하중
(kg)		 수량
(Box)
HC-32090 HC-STRL3 80 64-58 38-30 103 8 89-60 6004 400 16EA
HC-32091 HC-STRL4 100 89-81.5 43-36 123 8 100-75 6204 800 10EA

■ 잔넬용[테이퍼형]MC청나이론(철브라켓)
품번 상품명 바퀴외경
(D)		 바퀴외경
(D-D1)		 바퀴폭
(W1-W2)		 전체높이
(H)		 브라켓
(T)		 밑판넓이
(P1-P2)		 삽입베어링
(B)		 허용하중
(kg)		 수량
(Box)
HC-32094 HC-MCTRL3 80 64-58 38-30 103 9 89-60 6004 400 16EA
HC-32095 HC-MCTRL4 100 89-81.5 43-36 123.5 9 100-75 6204 800 10EA
HC-32096 HC-MCTRL5 140 113-106 44-35 174 12 130-85 6304 1000 4EA
HC-32097 HC-MCTRL6 150 128-120 44-35 179 12 130-85 6304 1000 4EA
HC-32098 HC-MCTRL8 200 172-165 44-35 204 12 130-85 6304 1500 4EA
HC-32099 HC-MC3TRL75 75 64-56 38-32 100 9 89-60 6005 500 16EA
HC-32100 HC-MC4TRL98 100 88-83 49-40 123 9 100-75 6206 600 10EA
HC-32101 HC-MC5TRL128 130 114-106 54-42 170 12 130-85 6206 800 4EA
HC-32102 HC-MC6TRL148 150 131-121 60-45 179 12 130-85 6206 800 4EA

■ 적용 규격표(잔넬 단면치수)
H*B t1 t2 r1 r2
75*40 5 7 8 4
100*50 5 7.5 8 4
125*65 6 8 8 4
150*75 6.5 10 10 5
200*80 7.5 11 12 6
200*90 8 13.5 14 7
250*90 9 13 14 7
300*90 9 13 14 7
380*100 10.5 16 18 9
380*100 13 20 24 12
