제품분류 : 바퀴 >> 레일
제품명 : 레일바퀴(H빔용) HC-SUSR
페이지 번호 : 2002554

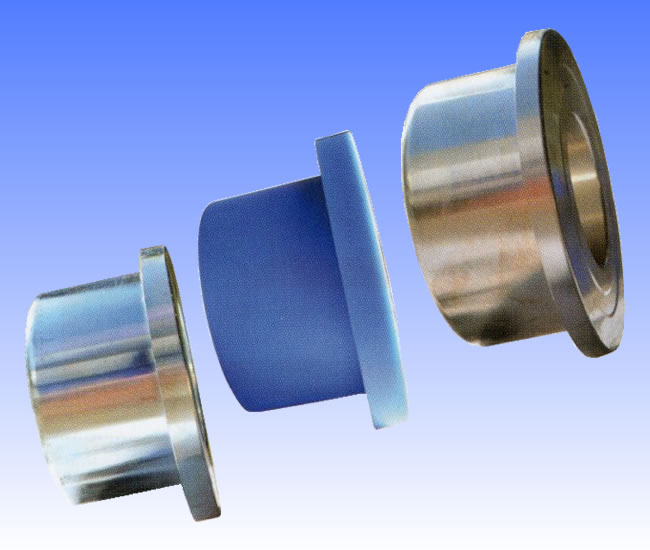

레일바퀴(H빔용) HC-R(철,MC), 올스텐SUS레일바퀴(H빔용)HC-SUSR

■ MC나이론

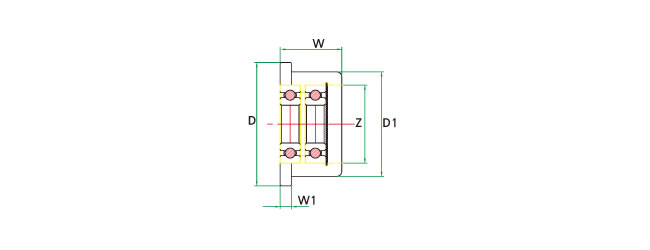

품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 바퀴외경
(D1)		 로라턱
(W1)		 삽입베어링
(Z)		 허용하중
(kg)
HC-91093 HC-R3 78 38 59 8 6004(별도) 400
HC-91094 HC-R4 98 43 81.5 7 6204(별도) 800
HC-91095 HC-R5 138(128) 45 107 or 104 9 6304(별도) 1000
HC-91096 HC-R6 148 44 127 9 6304(별도) 1000
HC-91097 HC-R8 198 44 170/176/178 9 6304(별도) 1500
HC-91098 단조HC-R4-4 98 65 81.5 7 6304(별도) 1000
HC-91099 단조HC-R6-6 148 65 120 13 6306(별도) 1800
HC-91100 단조HC-R8-8 198 65 170/178 12 6306(별도) 2000
HC-91102 HC-R32 32 24.5 26 6 607(유) 70
HC-91103 HC-R40 39 26 28 7 608(유) 80
HC-91104 HC-R50 49 29 38 7 6000(유) 150
HC-91105 HC-R65 64 34 48 12 6000(유) 160
HC-91106 HC-R75 74 40 60 9 6201(유) 200
HC-91107 HC-3RH 74 39 60 7 6005(별도) 500
HC-91108 HC-4RH 98 49 83 9 6205(별도) 500
HC-91109 HC-5RH 128(128) 54 107 or 104 12 6206(별도) 600
HC-91110 HC-6RH 148 60 128 15 6206(별도) 800

■ 철
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 바퀴외경
(D1)		 로라턱
(W1)		 삽입베어링
(Z)		 허용하중
(kg)
HC-81093 HC-R3 78 38 59 8 6004(별도) 400
HC-81094 HC-R4 98 43 81.5 7 6204(별도) 800
HC-81095 HC-R5 138(128) 45 107 or 104 9 6304(별도) 1000
HC-81096 HC-R6 148 44 127 9 6304(별도) 1000
HC-81185 HC-R8 198 44 170/176/178 9 6304(별도) 1500
HC-81116 단조HC-R4-4 98 65 81.5 7 6304(별도) 1000
HC-81117 단조HC-R6-6 148 65 120 13 6306(별도) 1800
HC-81118 단조HC-R8-8 198 65 170/178 12 6306(별도) 2000
HC-81186 HC-R32 32 24.5 26 6 607(유) 70
HC-81187 HC-R40 39 26 28 7 608(유) 80
HC-81188 HC-R50 49 29 38 7 6000(유) 150
HC-81189 HC-R65 64 34 48 12 6000(유) 160
HC-81190 HC-R75 74 40 60 9 6201(유) 200
HC-81191 HC-3RH 74 39 60 7 6005(별도) 500
HC-81193 HC-4RH 98 49 83 9 6205(별도) 500
HC-81194 HC-5RH 128(128) 54 107 or 104 12 6206(별도) 600
HC-81194 HC-6RH 148 60 128 15 6206(별도) 800

■ 올스텐 SUS레일바퀴(H빔용)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 바퀴외경
(D1)		 로라턱
(W1)		 삽입베어링
(Z)		 허용하중
(kg)
HC-81195 HC-SUSR3 74 39 60 7 S6005(별도) 500
HC-81196 HC-SUSR4 98 43 81.5 7 S6204(별도) 800

■ 적용 규격표(H빔 단면치수)
H*B t1 t2   H*B t1 t2
100*75 3.2 4.5   200*100 3.2 4.5
100*100 3.2 4.5   200*100 3.2 6.0
100*100 6.0 9.0   200*150 3.2 4.5
125*75 3.2 4.5   200*150 3.2 6.0
125*100 3.2 4.5   200*150 4.5 6.0
125*125 6.0 9.0   200*150 6.0 9.0
150*75 3.2 4.5   200*200 6.0 9.0
150*75 5.0 7.0   250*100 3.2 4.5
150*100 3.2 4.5   250*100 4.5 9.0
150*100 3.2 6.0   250*125 3.2 4.5
150*100 6.0 9.0   250*125 4.5 6.0
150*150 3.2 6.0   250*125 4.5 9.0
150*150 6.0 9.0   250*150 3.2 4.5
        250*150 4.5 6.0
        250*150 4.5 9.0
