제품분류 : 바퀴 >> 레일
제품명 : 레일바퀴(잔넬)HC-SUSTR
페이지 번호 : 2002555

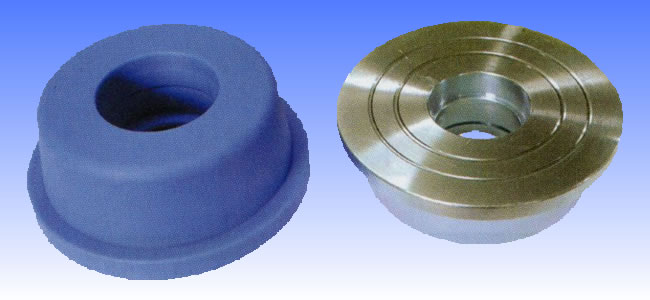

레일바퀴잔넬 HC-TR, 올스텐SUS레일바퀴잔넬HC-SUSTR

■ 레일바퀴잔넬(철)

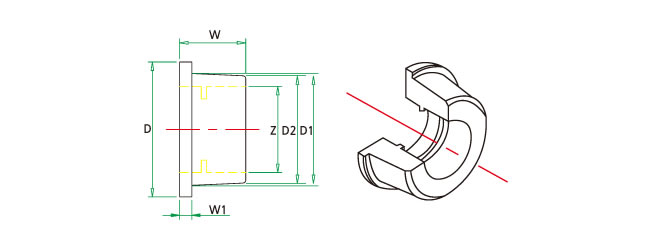

품번	상품명	바퀴외경 (D)	바퀴폭 (W)	바퀴외경 (D1-D2)	로라턱 (W1)	삽입베어링 (Z)	허용하중 (kg)
HC-81105	HC-TR3 3'	78	38	64-58	8	6004(별도)	400
HC-81106	HC-TR3 4'	98	43	89-81	7	6204(별도)	800
HC-81107	HC-TR5 5'	138	45	113-106	8.5	6304(별도)	1000
HC-81108	HC-TR6 6'	148	44	128-120	9	6304(별도)	1000
HC-81203	HC-TR8 8'	198	44	176 or 170	9	6304(별도)	1500
HC-81109	단조HC-TR2 4'	98	65	89-52	7	6304(별도)	1000
HC-81110	단조HC-TR2 6'	148	65	128-120	13	6306(별도)	1500
HC-81111	단조HC-TR2 8'	198	65	176-170	12	6306(별도)	1500
HC-81204	HC-3TR	74	39	68-56	7	6005(별도)	400
HC-81205	HC-4TR	98	49	88-83	9	6206(별도)	800
HC-81206	HC-5TR	128	54	114-106	12	6206(별도)	800
HC-81207	HC-6TR	148	60	131-121	15	6206(별도)	1000

■ 레일바퀴잔넬(MC)

품번	상품명	바퀴외경 (D)	바퀴폭 (W)	바퀴외경 (D1-D2)	로라턱 (W1)	삽입베어링 (Z)	허용하중 (kg)
HC-N81105	HC-TR3 3'	80	38	64-58	8	6004(별도)	400
HC-N81106	HC-TR3 4'	100	43	89-81	7	6204(별도)	800
HC-N81107	HC-TR5 5'	140	45	113-106	8.5	6304(별도)	1000
HC-N81108	HC-TR6 6'	150	44	128-120	9	6304(별도)	1000
HC-N81203	HC-TR8 8'	200	44	176 or 170	9	6304(별도)	1500
HC-N81109	단조HC-TR2 4'	100	65	89-52	7	6304(별도)	1000
HC-N81110	단조HC-TR2 6'	150	65	128-120	13	6306(별도)	1500
HC-N81111	단조HC-TR2 8'	200	65	176-170	12	6306(별도)	1500
HC-N81204	HC-3TR	75	39	68-56	7	6005(별도)	400
HC-N81205	HC-4TR	100	49	88-83	9	6206(별도)	800
HC-N81206	HC-5TR	130	54	114-106	12	6206(별도)	800
HC-N81207	HC-6TR	150	60	131-121	15	6206(별도)	1000

■ 레일바퀴잔넬(올스텐SUS)

품번	상품명	바퀴외경 (D)	바퀴폭 (W)	바퀴외경 (D1-D2)	로라턱 (W1)	삽입베어링 (Z)	허용하중 (kg)
HC-81208	HC-SUSTR 3'	75	39	64-56	7	S6005(별도)	500
HC-81209	HC-SUSTR 4'	100	43	89-81	7	S6204(별도)	800

■ 적용 규격표(H빔 단면치수)

H*B	t1	t2	r1	r2
100*75	5	8	7	3.5
125*75	5.5	9.5	9	4.5
150*75	5.5	9.5	9	4.5
200*100	7	10	10	5
250*125	7.5	12.5	12	6
300*150	10	18.5	19	9.5
300*150	11.5	22	23	11.5
350*150	9	15	13	6.5
350*150	12	24	25	12.5
400*150	10	18	17	8.5
400*150	12.5	25	27	13.5
450*175	11	20	19	9.5
400*175	13	26	27	13.5
600*190	13	25	25	12.5
600*190	16	35	38	19

■ 적용 규격표(잔넬 단면치수)

H*B	t1	t2	r1	r2
75*40	5	7	8	4
100*50	5	7.5	8	4
125*65	6	8	8	4
150*75	6.5	10	10	5
200*80	7.5	11	12	6
200*90	8	13.5	14	7
250*90	9	13	14	7
300*90	9	13	14	7
380*100	10.5	16	18	9
380*100	13	20	24	12
