(주)고려바퀴종합상사


제품분류 : 바퀴 >> 트로리
제품명 : 2륜트로리(H빔용) MC-H
페이지 번호 : 2002559

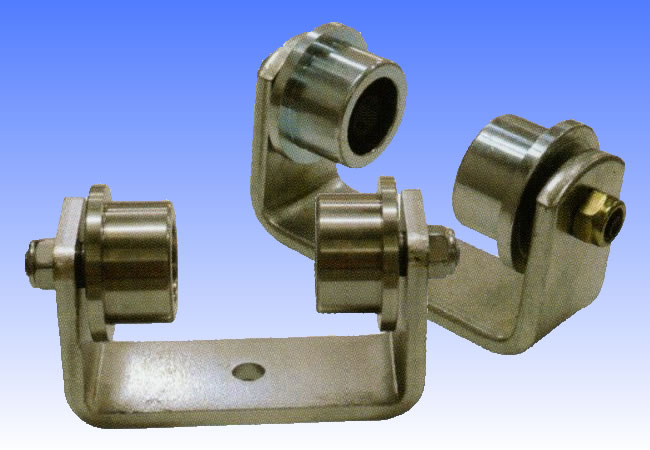

철,올스텐 2륜트로리(H빔용) MC-H

■ 낮음용[철]

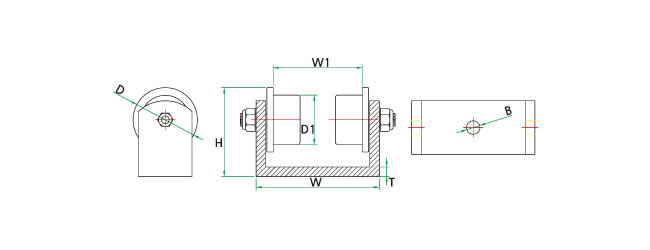

품번	상품명	H빔용	바퀴외경 (D)	바퀴외경 (D1)	전체정장 (W)	바퀴사이폭 (W1)	전체높이 (H)	삽입베어링 (Z)	허용하중 (kg)	수량 (Box)
HC-21002	HC-H 3'	75	59	46	115	83	83	6201	150	10EA
HC-21003	HC-H 4'	100	59	46	142	105	83	6201	150	10EA
HC-21004	HC-H 5'	125	78	59	177	132	111	6004	300	4EA
HC-21005	HC-H 6'	150	78	59	202	157	111	6004	300	4EA
HC-21006	HC-H 8'	200	78	59	251	205	111	6004	300	4EA
HC-21042	HC-H 4'고하중	100	78	59	150	105	111	6004	300	4EA

■ 높음용[철]

품번	상품명	H빔용	바퀴외경 (D)	바퀴외경 (D1)	전체정장 (W)	바퀴사이폭 (W1)	전체높이 (H)	삽입베어링 (Z)	허용하중 (kg)	수량 (Box)
HC-21043	HC-H 3'	75	59	46	115	83	93	6201	150	10EA
HC-21044	HC-H 4'	100	59	46	142	105	93	6201	150	10EA

■ 낮음용[올스텐]

품번	상품명	H빔용	바퀴외경 (D)	바퀴외경 (D1)	전체정장 (W)	바퀴사이폭 (W1)	전체높이 (H)	삽입베어링 (Z)	허용하중 (kg)	수량 (Box)
HC-21060	HC-H 3' S	75	59	46	115	83	87	S6201	180	10EA
HC-21061	HC-H 4' S	100	59	46	142	105	87	S6201	180	10EA
HC-21062	HC-H 5' S	125	78	59	177	132	111	S6004	400	4EA
HC-21063	HC-H 6' S	150	78	59	202	157	111	S6004	400	4EA
HC-21064	HC-H 8' S	200	78	59	251	205	111	S6004	400	4EA
HC-21065	HC-H 4'고하중S	100	78	59	150	105	111	S6004	400	4EA

■ 적용 규격표(H빔 단면치수)

H*B	t1	t2		H*B	t1	t2
100*75	3.2	4.5		200*100	3.2	4.5
100*100	3.2	4.5		200*100	3.2	6.0
100*100	6.0	9.0		200*150	3.2	4.5
125*75	3.2	4.5		200*150	3.2	6.0
125*100	3.2	4.5		200*150	4.5	6.0
125*125	6.0	9.0		200*150	6.0	9.0
150*75	3.2	4.5		200*200	6.0	9.0
150*75	5.0	7.0		250*100	3.2	4.5
150*100	3.2	4.5		250*100	4.5	9.0
150*100	3.2	6.0		250*125	3.2	4.5
150*100	6.0	9.0		250*125	4.5	6.0
150*150	3.2	6.0		250*125	4.5	9.0
150*150	6.0	9.0		250*150	3.2	4.5
				250*150	4.5	6.0
				250*150	4.5	9.0
