제품분류 : 바퀴 >> 트로리
제품명 : 2륜트로리(MC) HC-HMC
페이지 번호 : 2002560

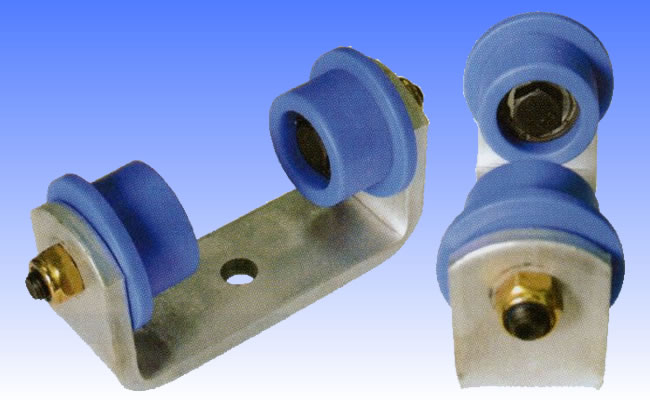

MC나이론 2륜트로리[H빔용] HC-HMC

특징 :
- 볼베어링 사용으로 구름성이 탁월함
- 레일은 H빔 사용
- 기계공장, 도장설비공장, 공장 출입구 각종 창호
- 내열성 우수(20℃~160℃까지)

■ 낮음용

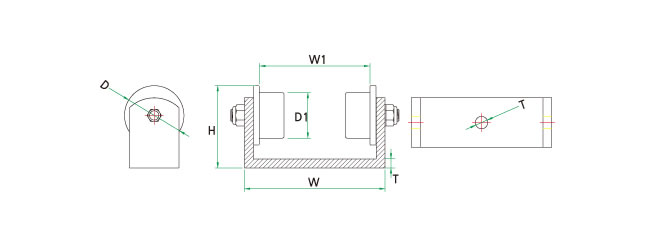

품번 상품명 H빔용 바퀴외경
(D)		 바퀴외경
(D1)		 전체정장
(W)		 바퀴사이폭
(W1)		 전체높이
(H)		 브라켓
(T)		 볼트홀
(B)		 삽입베어링
(Z)		 허용하중
(kg)
HC-21102 HC-HMC 3' 75 60 46 115 83 83 9 12.5 6201 120
HC-21103 HC-HMC 4' 100 60 46 142 105 83 9 12.5 6201 120
HC-21104 HC-HMC 5' 125 80 59 177 132 111 12 20.5 6004 200
HC-21105 HC-HMC 6' 150 80 59 202 157 111 12 20.5 6004 200
HC-21106 HC-HMC 8' 200 80 59 251 205 111 12 20.5 6004 200
HC-21142 HC-HMC 4'고하중 100 80 59 150 105 111 12 20.5 6004 200

■ 높음용[철]
품번 상품명 H빔용 바퀴외경
(D)		 바퀴외경
(D1)		 전체정장
(W)		 바퀴사이폭
(W1)		 전체높이
(H)		 브라켓
(T)		 볼트홀
(B)		 삽입베어링
(Z)		 허용하중
(kg)
HC-21143 HC-HMC 3'-3 75 60 46 115 83 93 9 12.5 6201 150
HC-21144 HC-HMC 4'-4 100 59 46 142 105 93 9 12.5 6201 150

■ 적용 규격표(H빔 단면치수)
H*B t1 t2   H*B t1 t2
100*75 3.2 4.5   200*100 3.2 4.5
100*100 3.2 4.5   200*100 3.2 6.0
100*100 6.0 9.0   200*150 3.2 4.5
125*75 3.2 4.5   200*150 3.2 6.0
125*100 3.2 4.5   200*150 4.5 6.0
125*125 6.0 9.0   200*150 6.0 9.0
150*75 3.2 4.5   200*200 6.0 9.0
150*75 5.0 7.0   250*100 3.2 4.5
150*100 3.2 4.5   250*100 4.5 9.0
150*100 3.2 6.0   250*125 3.2 4.5
150*100 6.0 9.0   250*125 4.5 6.0
150*150 3.2 6.0   250*125 4.5 9.0
150*150 6.0 9.0   250*150 3.2 4.5
        250*150 4.5 6.0
        250*150 4.5 9.0
