제품분류 : 바퀴 >> 트로리
제품명 : 2륜트로리(I빔용) HC-I
페이지 번호 : 2002561

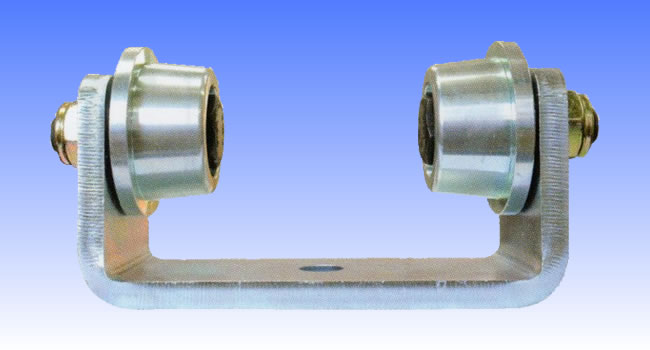

철,올스텐 2륜 트로리[I빔용] HC-I

■ 낮음용/철2륜 트로리

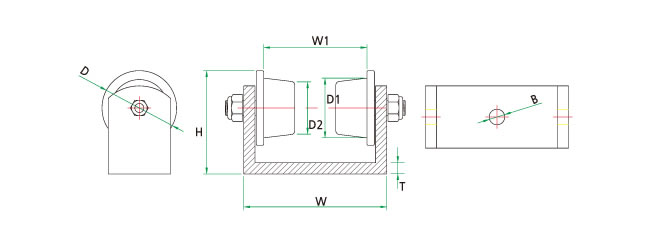

품번 상품명 H빔용 바퀴외경
(D)		 바퀴외경
(D1-D2)		 전체정장
(W)		 바퀴사이폭
(W1)		 전체높이
(H)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(Box)
HC-21007 HC-I 3' 75 59 48-42 115 83 83 6201 150 10EA
HC-21008 HC-I 4' 100 59 48-42 142 105 83 6201 150 10EA
HC-21009 HC-I 5' 125 78 64-59 177 132 111 6004 300 4EA
HC-21010 HC-I 6' 150 78 64-59 202 157 111 6004 300 4EA
HC-21011 HC-I 8' 200 78 64-59 251 205 111 6004 300 4EA
HC-21045 HC-I 4'고하중 100 78 64-59 150 105 111 6004 300 4EA

■ 높음용/철2륜 트로리
품번 상품명 H빔용 바퀴외경
(D)		 바퀴외경
(D1-D2)		 전체정장
(W)		 바퀴사이폭
(W1)		 전체높이
(H)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(Box)
HC-21046 HC-I 3' 75 59 48-42 115 83 93 6201 150 10EA
HC-21047 HC-I 4' 100 59 48-42 142 105 93 6201 150 10EA

■ 낮음용/올스텐 철2륜 트로리
품번 상품명 H빔용 바퀴외경
(D)		 바퀴외경
(D1-D2)		 전체정장
(W)		 바퀴사이폭
(W1)		 전체높이
(H)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(Box)
HC-21066 HC-I 3' S 75 59 48-42 115 83 87 S6201 180 10EA
HC-21067 HC-I 4' S 100 59 48-42 142 105 87 S6201 180 10EA
HC-21068 HC-I 5' S 125 78 64-59 177 132 111 S6004 400 4EA
HC-21069 HC-I 6' S 150 78 64-59 202 157 111 S6004 400 4EA
HC-21070 HC-I 8' S 200 78 64-59 251 205 111 S6004 400 4EA
HC-21071 HC-I 4'고하중S 100 78 64-59 150 105 111 S6004 400 4EA

■ 적용 규격표(H빔 단면치수)
H*B t1 t2 r1 r2
100*75 5 8 7 3.5
125*75 5.5 9.5 9 4.5
150*75 5.5 9.5 9 4.5
200*100 7 10 10 5
250*125 7.5 12.5 12 6
300*150 10 18.5 19 9.5
300*150 11.5 22 23 11.5
350*150 9 15 13 6.5
350*150 12 24 25 12.5
400*150 10 18 17 8.5
400*150 12.5 25 27 13.5
450*175 11 20 19 9.5
400*175 13 26 27 13.5
600*190 13 25 25 12.5
600*190 16 35 38 19
