제품분류 : 바퀴 >> 트로리
제품명 : 2륜트로리(I빔용) HC-IMC
페이지 번호 : 2002562

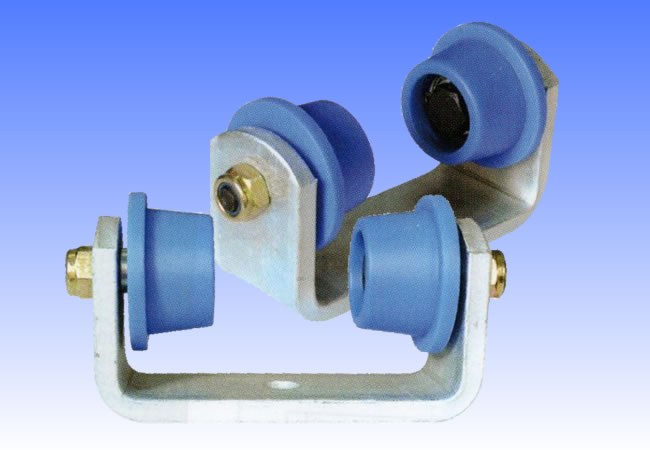

MC나이론 3륜트로리[I빔용] HC-IMC

특징 :
- I빔 사용으로 여러 형태의 작업
- 도장설비 공장, 출입구, I빔 트로리 항가
- 내열성 우수(20℃~160℃까지)

■ 낮음용

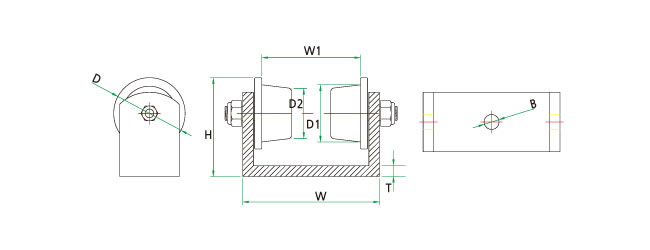

품번 상품명 I빔용 바퀴외경
(D)		 바퀴외경
(D1-D2)		 전체정장
(W)		 바퀴사이폭
(W1)		 전체높이
(H)		 브라켓
(T)		 볼트홀
(B)		 삽입베어링
(Z)		 허용하중
(kg)
HC-21107 HC-IMC 3' 75 60 48-42 115 83 83 9 12.5 6201 120
HC-21108 HC-IMC 4' 100 60 48-42 142 105 83 9 12.5 6201 120
HC-21109 HC-IMC 5' 125 80 64-59 177 132 111 12 20.5 6004 200
HC-21110 HC-IMC 6' 150 80 64-59 202 157 111 12 20.5 6004 200
HC-21111 HC-IMC 8' 200 80 64-59 251 205 111 12 20.5 6004 200
HC-21145 HC-IMC 4'고하중 100 80 64-59 150 105 111 12 20.5 6004 200

■ 높음용[철]
품번 상품명 H빔용 바퀴외경
(D)		 바퀴외경
(D1-D2)		 전체정장
(W)		 바퀴사이폭
(W1)		 전체높이
(H)		 브라켓
(T)		 볼트홀
(B)		 삽입베어링
(Z)		 허용하중
(kg)
HC-21146 HC-IMC 3'-3 75 60 48-42 115 83 93 9 12.5 6201 120
HC-21147 HC-IMC 4'-4 100 60 48-42 142 105 93 9 12.5 6201 120

■ 적용 규격표(H빔 단면치수)
H*B t1 t2 r1 r2
100*75 5 8 7 3.5
125*75 5.5 9.5 9 4.5
150*75 5.5 9.5 9 4.5
200*100 7 10 10 5
250*125 7.5 12.5 12 6
300*150 10 18.5 19 9.5
300*150 11.5 22 23 11.5
350*150 9 15 13 6.5
350*150 12 24 25 12.5
400*150 10 18 17 8.5
400*150 12.5 25 27 13.5
450*175 11 20 19 9.5
400*175 13 26 27 13.5
600*190 13 25 25 12.5
600*190 16 35 38 19
