제품분류 : 바퀴 >> 트로리
제품명 : 4륜 이탈방지용 HC-H4, HC-UH4, HC-I4
페이지 번호 : 2002566

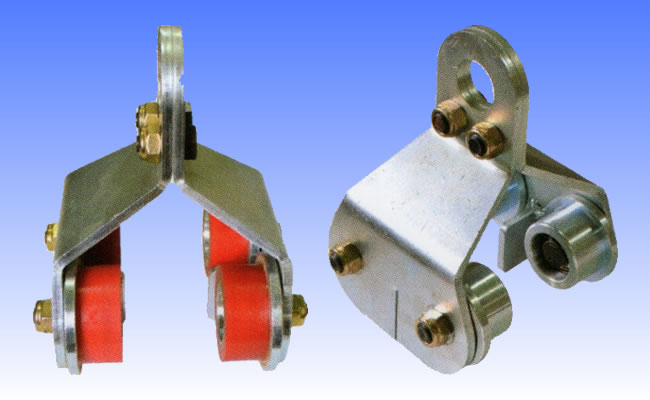

4륜 이탈방지용 철, 우레탄 HC-H4, HC-UH4, HC-I4

특징 : 우레탄 코팅으로 소음이 없음

용도 :
- 각종 작업장, 하역운송, 창고등
- H빔에 매달아서 사용

■ H빔용

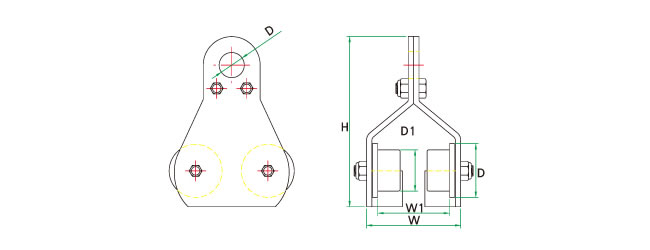

품번 상품명 바퀴외경
(D-D1)		 전체폭
(W)		 바퀴사이폭
(W1)		 전체높이
(H)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(Box)
HC-21036 HC-H4 3'(철) 59-46 105 80 190 6201 400 4EA
HC-21037 HC-H4 4'(철) 59-46 129 104 190 6201 400 4EA
HC-21038 HC-UH4 3'(우레탄) 69-56 105 78 190 6201 200 4EA
HC-21039 HC-UH4 4'(우레탄) 69-56 129 104 190 6201 200 4EA

■ I빔용
품번 상품명 바퀴외경
(D-D1)		 전체폭
(W)		 바퀴사이폭
(W1)		 전체높이
(H)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(Box)
HC-21058 HC-I4 3'-3(철) 59-48-42 105 80 190 6201 400 4EA
HC-21059 HC-I4 4'-4(철) 59-48-42 129 104 190 6201 400 4EA

■ 적용 규격표(H빔 단면치수)
H*B t1 t2
100*75 3.2 4.5
100*100 3.2 4.5
100*100 6.0 9.0
125*75 3.2 4.5
125*100 3.2 4.5
125*125 6.0 9.0
150*75 3.2 4.5
150*75 5.0 7.0
150*100 3.2 4.5
200*100 3.2 4.5
200*100 3.2 6.0
200*150 3.2 4.5

■ 적용 규격표(H빔 단면치수)
H*B t1 t2 r1 r2
100*75 5 8 7 3.5
125*75 5.5 9.5 9 4.5
150*75 5.5 9.5 9 4.5
200*100 7 10 10 5
