제품분류 : 바퀴 >> 트로리
제품명 : 4륜트로리(H빔) HC-HS
페이지 번호 : 2002567

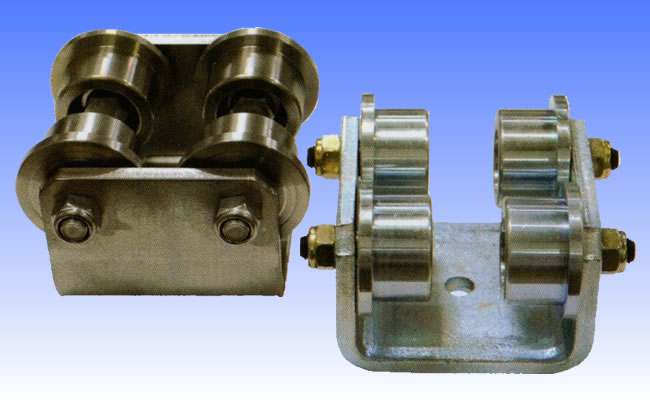

철,올스텐 4륜 트로리(H빔용) HC-HS

■ 낮음용 / 철 4륜트로리

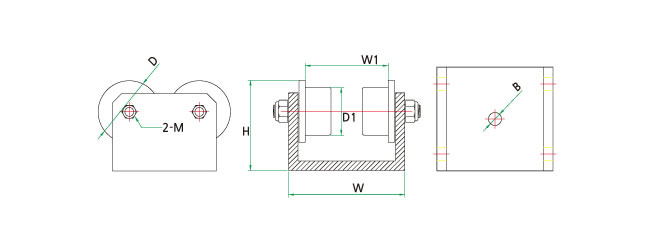

품번 상품명 H빔용 바퀴외경
(D)		 바퀴외경
(D1)		 전체전장
(W)		 바퀴사이폭
(W1)		 전체높이
(H)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(Box)
HC-21012 HC-HS 3' 75 59 46 110 80 87 6201 300 4EA
HC-21013 HC-HS 4' 100 59 46 135 105 89 6201 300 4EA
HC-21014 HC-HS 5' 125 78 59 177 132 112 6004 500 2EA
HC-21015 HC-HS 6' 150 78 59 203 158 112 6004 500 2EA
HC-21016 HC-HS 8' 200 78 59 255 205 112 6004 500 2EA
HC-21048 HC-HS 4'고하중 100 78 59 150 105 112 6004 500 2EA

■ 높음용 / 철 4륜트로리
품번 상품명 H빔용 바퀴외경
(D)		 바퀴외경
(D1)		 전체전장
(W)		 바퀴사이폭
(W1)		 전체높이
(H)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(Box)
HC-21049 HC-HS 3'-3 75 59 46 110 80 98 6201 300 4EA
HC-21050 HC-HS 4'-4 100 59 46 135 105 98 6201 300 4EA

■ 올스텐 철 4륜트로리
품번 상품명 H빔용 바퀴외경
(D)		 바퀴외경
(D1)		 전체전장
(W)		 바퀴사이폭
(W1)		 전체높이
(H)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(Box)
HC-21072 HC-HS 3'S 75 59 46 110 80 87 S6201 300 4EA
HC-21073 HC-HS 4'S 100 59 46 135 105 89 S6201 300 4EA
HC-21074 HC-HS 5'S 125 78 59 177 132 112 S6004 500 2EA
HC-21075 HC-HS 6'S 150 78 59 203 158 112 S6004 500 2EA
HC-21076 HC-HS 8'S 200 78 59 255 205 112 S6004 500 2EA
HC-21077 HC-HS 4'고하중S 100 78 59 150 105 112 S6004 500 2EA

■ 적용 규격표(H빔 단면치수)
H*B t1 t2   H*B t1 t2
100*75 3.2 4.5   200*100 3.2 4.5
100*100 3.2 4.5   200*100 3.2 6.0
100*100 6.0 9.0   200*150 3.2 4.5
125*75 3.2 4.5   200*150 3.2 6.0
125*100 3.2 4.5   200*150 4.5 6.0
125*125 6.0 9.0   200*150 6.0 9.0
150*75 3.2 4.5   200*200 6.0 9.0
150*75 5.0 7.0   250*100 3.2 4.5
150*100 3.2 4.5   250*100 4.5 9.0
150*100 3.2 6.0   250*125 3.2 4.5
150*100 6.0 9.0   250*125 4.5 6.0
150*150 3.2 6.0   250*125 4.5 9.0
150*150 6.0 9.0   250*150 3.2 4.5
        250*150 4.5 6.0
        250*150 4.5 9.0
