제품분류 : 바퀴 >> 트로리
제품명 : 4륜트로리(H빔) HC-HSMC
페이지 번호 : 2002568

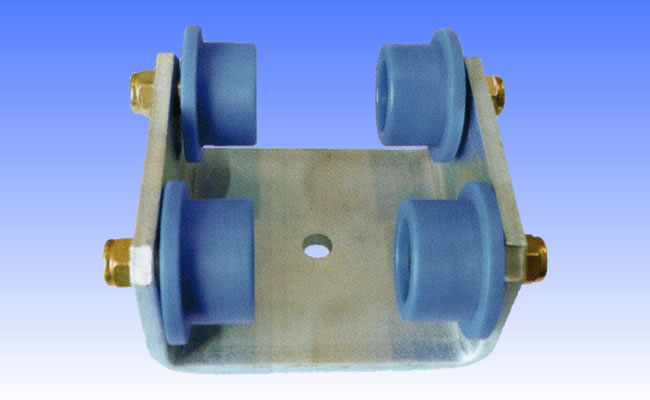

MC나이론 4륜트로리[H빔용] HC-HSMC

특징 :
- 레일은 H빔 사용
- 사륜 사용하여 안전성이 우수함
- 중량 공장 출입구, 공사현장 출입구 적합함
- 내열성 우수(120℃~160℃까지)

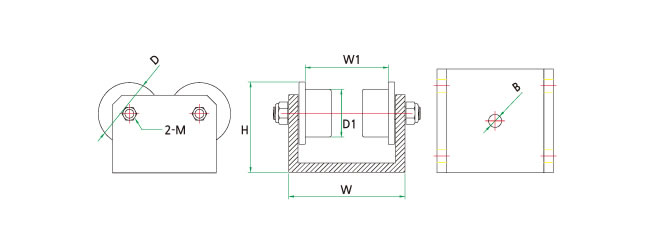

■ 낮음용 / 철 4륜트로리
품번 상품명 H빔용 바퀴외경
(D)		 바퀴외경
(D1)		 전체전장
(W)		 바퀴사이폭
(W1)		 전체높이
(H)		 사용볼트
(M)		 볼트홀
(B)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(Box)
HC-21112 HC-HSMC 3' 75 60 46 110 80 87 12 12.5 6201 300 4EA
HC-21113 HC-HSMC 4' 100 60 46 135 105 89 12 12.5 6201 300 4EA
HC-21114 HC-HSMC 5' 125 80 59 177 132 112 20 20.5 6004 500 2EA
HC-21115 HC-HSMC 6' 150 80 59 203 158 112 20 20.5 6004 500 2EA
HC-21116 HC-HSMC 8' 200 80 59 255 205 112 20 20.5 6004 500 2EA
HC-21148 HC-HSMC 4'고하중 100 80 59 150 105 112 20 20.5 6004 500 2EA

■ 높음용 / 철 4륜트로리
품번 상품명 H빔용 바퀴외경
(D)		 바퀴외경
(D1)		 전체전장
(W)		 바퀴사이폭
(W1)		 전체높이
(H)		 사용볼트
(M)		 볼트홀
(B)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(Box)
HC-21149 HC-HSMC 3'-3 75 60 46 110 80 98 15 16 6201 300 4EA
HC-21150 HC-HSMC 4'-4 100 60 46 135 105 98 15 16 6201 300 4EA

■ 적용 규격표(H빔 단면치수)
H*B t1 t2   H*B t1 t2
100*75 3.2 4.5   200*100 3.2 4.5
100*100 3.2 4.5   200*100 3.2 6.0
100*100 6.0 9.0   200*150 3.2 4.5
125*75 3.2 4.5   200*150 3.2 6.0
125*100 3.2 4.5   200*150 4.5 6.0
125*125 6.0 9.0   200*150 6.0 9.0
150*75 3.2 4.5   200*200 6.0 9.0
150*75 5.0 7.0   250*100 3.2 4.5
150*100 3.2 4.5   250*100 4.5 9.0
150*100 3.2 6.0   250*125 3.2 4.5
150*100 6.0 9.0   250*125 4.5 6.0
150*150 3.2 6.0   250*125 4.5 9.0
150*150 6.0 9.0   250*150 3.2 4.5
        250*150 4.5 6.0
        250*150 4.5 9.0
