제품분류 : 바퀴 >> 트로리
제품명 : 4륜트로리(I빔) HC-IS
페이지 번호 : 2002569

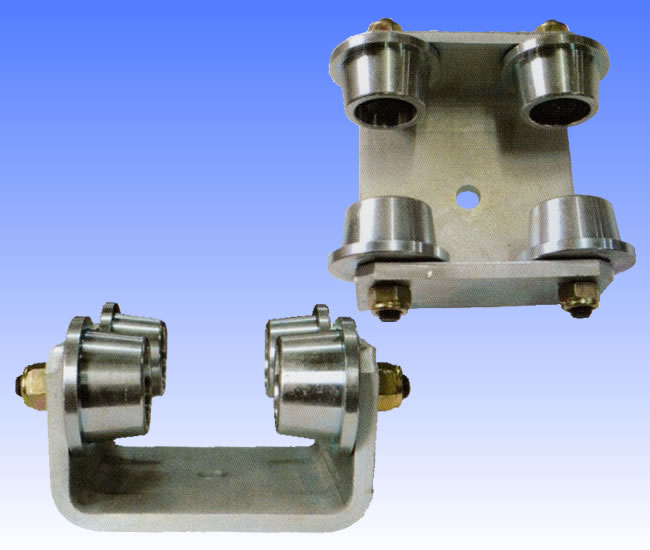

철,올스텐 4륜트로리(I빔용) HC-IS

■ 낮음용(철)

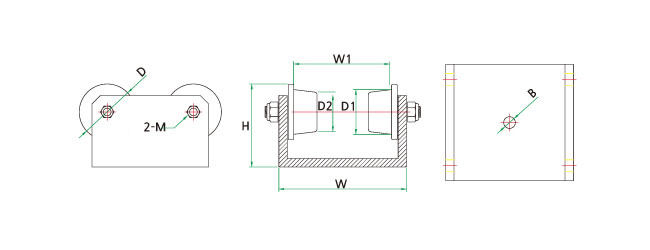

품번 상품명 H빔용 바퀴외경
(D)		 바퀴외경
(D1-D2)		 전체전장
(W)		 바퀴사이폭
(W1)		 전체높이
(H)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(Box)
HC-21017 HC-IS 3' 75 59 48-42 110 80 87 6201 300 4EA
HC-21018 HC-IS 4' 100 59 48-42 135 105 89 6201 300 4EA
HC-21019 HC-IS 5' 125 78 64-59 177 132 112 6004 500 2EA
HC-21020 HC-IS 6' 150 78 64-59 203 158 112 6004 500 2EA
HC-21021 HC-IS 8' 200 78 64-59 255 205 112 6004 500 2EA
HC-21051 HC-IS 4'고하중 100 78 64-59 150 105 112 6004 500 2EA

■ 높음용(철)
품번 상품명 H빔용 바퀴외경
(D)		 바퀴외경
(D1-D2)		 전체전장
(W)		 바퀴사이폭
(W1)		 전체높이
(H)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(Box)
HC-21052 HC-IS 3'-3 75 59 48-42 110 80 98 6201 300 4EA
HC-21053 HC-IS 4'-4 100 59 48-42 135 105 98 6201 300 4EA

■ 올스텐
품번 상품명 H빔용 바퀴외경
(D)		 바퀴외경
(D1-D2)		 전체전장
(W)		 바퀴사이폭
(W1)		 전체높이
(H)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(Box)
HC-21078 HC-IS 3'S 75 59 48-42 110 80 87 S6201 300 4EA
HC-21079 HC-IS 4'S 100 59 48-42 135 105 89 S6201 300 4EA
HC-21080 HC-IS 5'S 125 78 64-59 177 132 112 S6004 500 2EA
HC-21081 HC-IS 6'S 150 78 64-59 203 158 112 S6004 500 2EA
HC-21082 HC-IS 8'S 200 78 64-59 255 205 112 S6004 500 2EA
HC-21083 HC-IS 4'고하중S 100 78 64-59 150 105 112 S6004 500 2EA

■ 적용 규격표(H빔 단면치수)
H*B t1 t2 r1 r2
100*75 5 8 7 3.5
125*75 5.5 9.5 9 4.5
150*75 5.5 9.5 9 4.5
200*100 7 10 10 5
250*125 7.5 12.5 12 6
300*150 10 18.5 19 9.5
300*150 11.5 22 23 11.5
350*150 9 15 13 6.5
350*150 12 24 25 12.5
400*150 10 18 17 8.5
400*150 12.5 25 27 13.5
450*175 11 20 19 9.5
400*175 13 26 27 13.5
600*190 13 25 25 12.5
600*190 16 35 38 19
