제품분류 : 바퀴 >> 트로리
제품명 : 6륜트로리(H빔) HC-HS6
페이지 번호 : 2002571

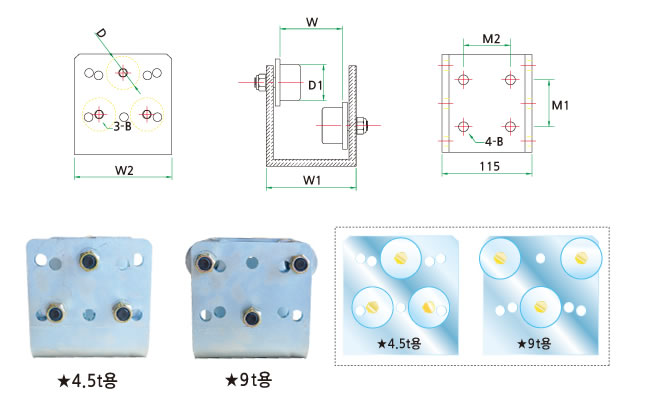

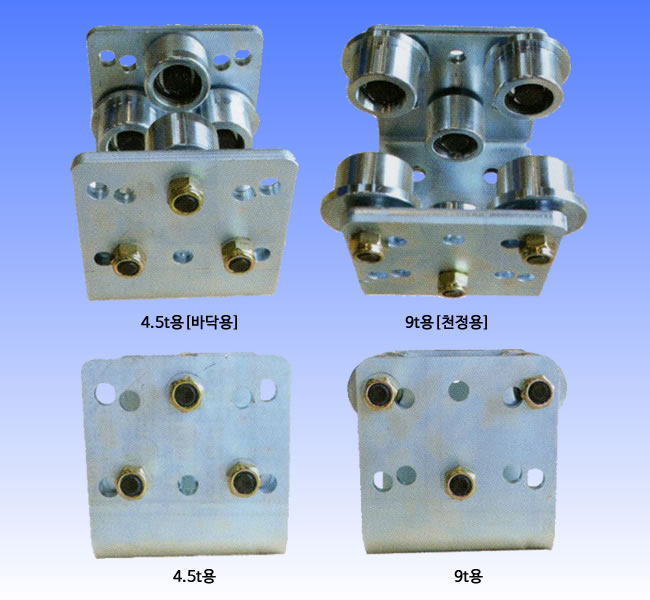

6륜 H빔 트로리 HC-HS6

■ H빔용(-)자형 로라[경량용9T]
품번 상품명 H빔용 바퀴외경
(D)		 바퀴외경
(D1)		 바퀴사이폭
(W)		 밑판전장
(W1-W2)		 전체높이
(H)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(Box)
HC-21028 HC-HS6 75 75 59 46 80 117-123.5 137 6201 300 2EA
HC-21029 HC-HS6 100 100 59 46 105 142-123.5 137 6201 300 2EA
HC-21200 HC-HS6 125 125 59 46 130 166-122 139 6201 300 2EA
HC-21201 HC-HS6 150 150 59 46 155 191-122 139 6201 300 2EA
HC-21202 HC-HS6 200 200 59 46 205 241-122 148 6201 300 2EA
HC-22207 HC-HS6 100
(턱없음)		 100 45 45 105 142-123.5 137 6201 300 2EA

■ H빔용(-)자형 로라[경량용12T]
품번 상품명 H빔용 바퀴외경
(D)		 바퀴외경
(D1)		 바퀴사이폭
(W)		 밑판전장
(W1-W2)		 전체높이
(H)		 삽입베어링
(Z)		 허용하중
(kg)		 수량
(Box)
HC-21203 HC-HS6 4' 100 78 59 105 151-152 180 6004 600 2EA
HC-21204 HC-HS6 5' 125 78 59 130 176-152 180 6004 600 2EA
HC-21205 HC-HS6 6' 150 78 59 155 201-152 180 6004 600 2EA
HC-21206 HC-HS6 8' 200 78 59 205 251-152 198 6004 600 2EA

■ 적용 규격표(H빔 단면치수)
H*B t1 t2
100*75 3.2 4.5
100*100 3.2 4.5
100*100 6.0 9.0
125*75 3.2 4.5
125*100 3.2 4.5
125*125 6.0 9.0
150*75 3.2 4.5
150*75 5.0 7.0
150*100 3.2 4.5
150*100 3.2 6.0
150*100 6.0 9.0
200*100 3.2 6.0
200*100 3.2 6.0
250*100 3.2 4.5
250*100 4.5 9.0
