제품분류 : 바퀴 >> 도비대차-와이어
제품명 : 아이볼트형IUR
페이지 번호 : 2002631

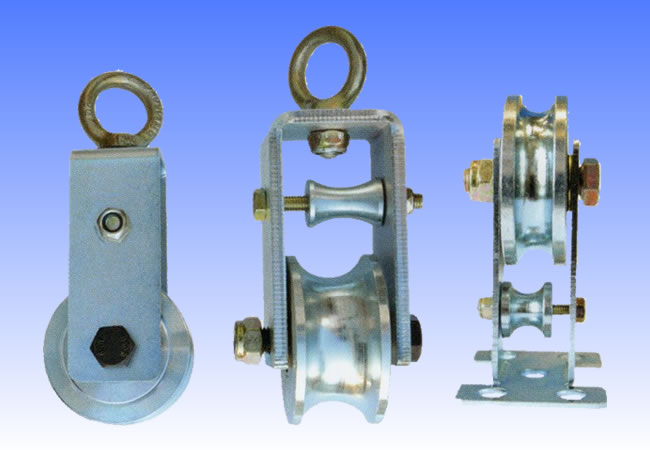

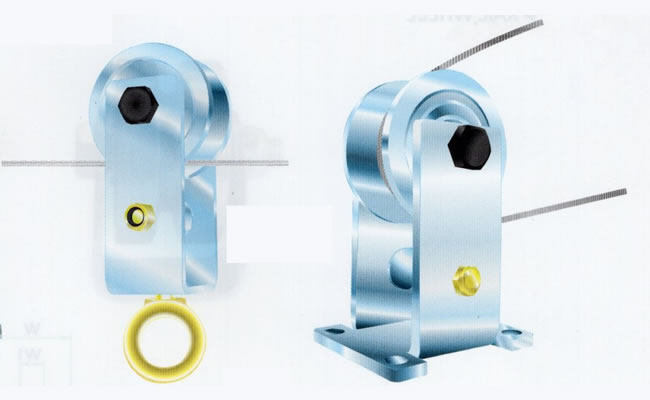

2륜와이어 이탈방지용 플레이트고정 YUR/아이볼트형IUR

■플레이트 고정

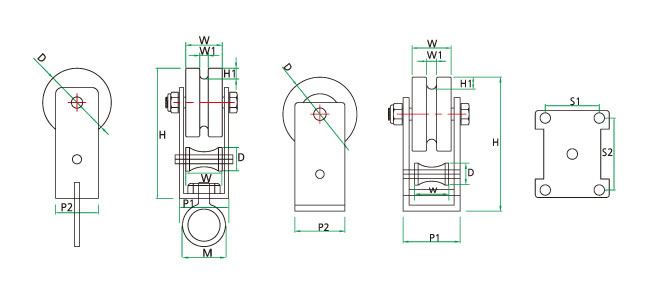

품번 상품명 바퀴외경
(D)大		 바퀴외경
(D)小		 바퀴폭
(W)大		 바퀴폭
(W)小		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(B)		 허용하중
(kg)
HC-42200 HC-YUR50 50 17 17.5 15 10 72 5 39-54 22-39 608 80
HC-42201 HC-YUR6 64 22 34 32 8 122 10 66-80 50-64 6200 200
HC-42202 HC-YUR20 64 22 34 32 22.2 122 9 66-80 50-64 6000 150
HC-42203 HC-YUR25 64 22 34 32 25.4 122 9 66-80 50-64 6000 150
HC-42204 HC-YUR8 74 22 39 32 10 134 12 74-87 54-72 6201 250
HC-42205 HC-YUR10 74 22 39 32 12 134 14 74-87 54-72 6201 250

■ 아이볼트형
품번 상품명 바퀴외경
(D)大		 바퀴외경
(D)小		 바퀴폭
(W)大		 바퀴폭
(W)小		 홈폭
(W1)		 전체높이
(H)		 홈깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(B)		 허용하중
(kg)
HC-42206 HC-IUR50 50 17 17.5 15 10 72 5 22-24 M8 608 80
HC-42207 HC-IUR6 64 22 34 32 8 122 10 40-46 M10 6200 200
HC-42208 HC-IUR20 64 22 34 32 22.2 122 9 40-46 M10 6000 150
HC-42209 HC-IUR25 64 22 34 32 25.4 122 9 40-46 M10 6000 150
HC-42210 HC-IUR8 74 22 39 32 10 134 12 50-57 M10 6201 250
HC-42211 HC-IUR10 74 22 39 32 12 134 14 50-57 M10 6201 250
HC-42212 HC-IUR12 50 17 17.5 15 12 72 6 22-24 M8 608 80
