(주)고려바퀴종합상사


제품분류 : 산업용 바퀴 >> 경하중용

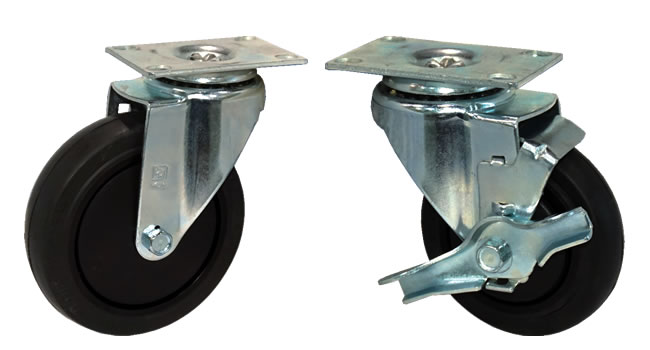

제품명 : 20시리즈(고무)
페이지 번호 : 2002731

특성 :
- 고성능 고무 바퀴
- 저소음 및 충격 흡수 뛰어남
- 경도65±3 (ShoreA)
- 스키드 마크 없음.
- 바닥 보호 효과.

용도 :
- 완충을 요하는 제품
- 다용도 경량용 캐스터
- 연구실 및 병원용

제품사양

단위 : mm(inch)

호칭번호		바퀴사양					장착부 규격
회전	고정	직경	두께	형식	베어링종류	사용볼트	총높이	회전반경	허용하중
2030S A1 HTR	2030R A1 HTR	76(3)	28	High tech rubber	Ball(#6202)	Ø9.5(3/8)	108	76	100
2040S A1 HTR	2040R A1 HTR	101(4)	28	High tech rubber	Ball(#6202)	Ø9.5(3/8)	130	89	110
2050S A1 HTR	2050R A1 HTR	127(5)	28	High tech rubber	Ball(#6202)	Ø9.5(3/8)	156	102	120

장착부의 형식

장착부 형식	장착부 형상	코드번호	장착부 규격
장착부 형식	장착부 형상	코드번호	밑판크기	볼트 취부 간격	조립볼트 규격
TOP PLATE		A1(기본사양)	92*60	44*73.2, 78(6홀 거리)	M8
		A2	104*79	52.4*80.2	M8
		A3	100*114	71*84	M10
		A4	90*89	66.7*66.7	M6
