(주)고려바퀴종합상사


제품분류 : 산업용 바퀴 >> 충격흡수식 바퀴

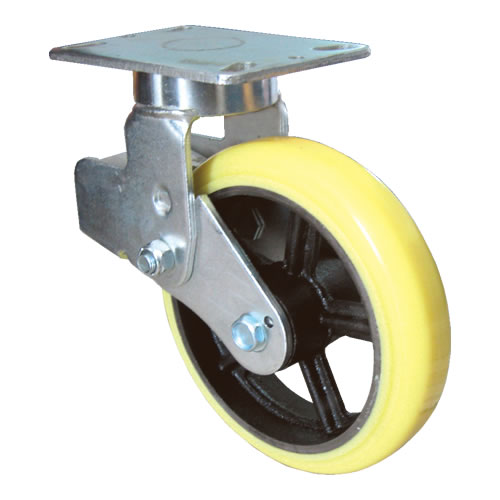

제품명 : 97시리즈
페이지 번호 : 2002736

특성 :
- 무소음 완충재 사용
- 회전부 베어링 채용으로 소음문제 해결
- 일체형 본체로 내충격성 강화
- 우레탄 WHEEL 색상변경 가능(베이지색, 적색)
- 쉐보레, 현대자동차, 기아자동차 등록제품

용도 :
- 완충을 요하는운반구
- 자동차 부품 운반구

제품사양

단위 : mm(inch)

호칭번호		바퀴사양					Caster 규격
회전	고정	직경	두께	형식	베어링종류	사용볼트	총높이	회전반경	허용하중
9760S A2 PC	9760R A2 PC	152 (6)	43 (1-11/16) or 48 (2)	Polyurethane / Cast iron	Ball	Ø12.7 (1/2)	200	126	400
9780S A2 PC	9780R A2 PC	203 (8)	43 (1-11/16) or 48 (2)	Polyurethane / Cast iron	Ball	Ø12.7 (1/2)	252	164	550

총높이 변화량

구분	A(무부하시 총 높이)	B(부하시 총 높이)	변위량
5'	188	174	13.5
6'	200	186.5	13.5
8'	252	234.5	17.5

장착부의 형식

장착부 형식	장착부 형상	코드번호	장착부 규격
			밑판크기	볼트 취부 간격	조립볼트 규격
평판형		A1	114*100	66.792 to 76.276.2 (84*71)	M10
		A2	158*114	12562 to 13386 (129*74) 140(홀거리)	M12 M8

선택사양

악세사리 코드	사양
TB	Top Lock Brake(On/Off Type)
BG	Beige Color Wheel Available
