제품분류 : 조절좌/레벨푸트 >> 레벨푸트

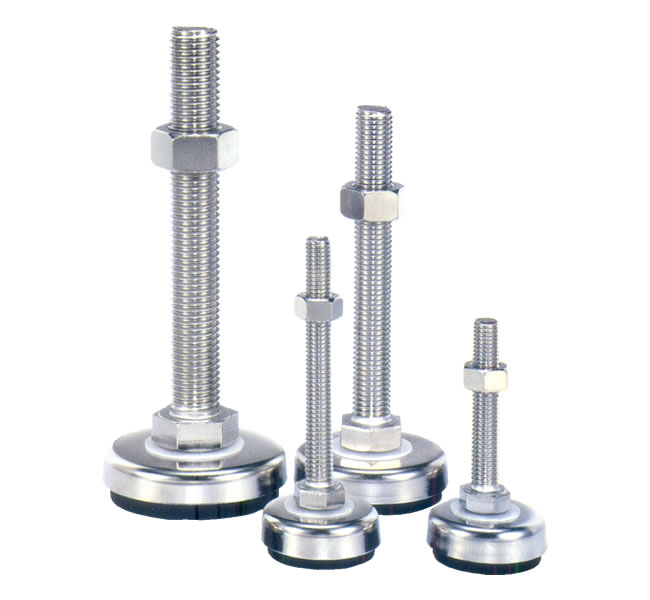

제품명 : NS
페이지 번호 : 2002809
재질 : STEEL

제원
MODEL 치수 재질 표면처리 허용하중
(4EA/KG)

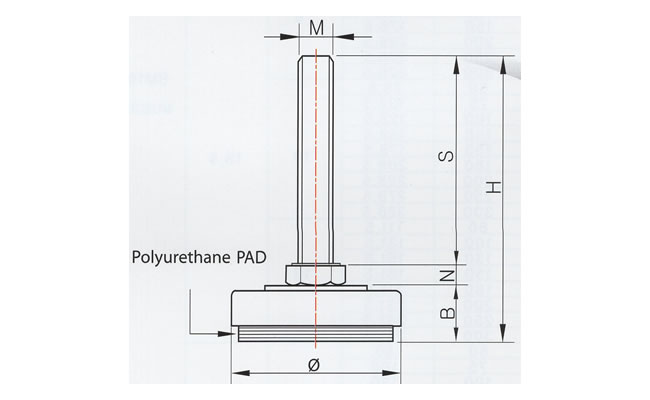

Ø M S H N B BOLT&NUT 하부
NS
(STEEL)		 30 M6*1.0 40 61 6 15 SM45C 1.5t
(SPHC)		 NS
니켈도금
(Ni)		 100
80 101
M8*1.25 40 61 200
80 101
100 121
150 171
40 M6*1.0 40 63 6 17 1.5t
(SPHC)		 100
80 103
M8*1.25 40 63 200
80 103
100 123
150 173
48 M10*1.5 60 84.5 7 17.5 2t
(SPHC)		 300
100 124.5
125 149.5
150 174.5
48 M12*1.75 50 75.5 8 17.5 2t
(SPHC)		 500
75 100.5
100 125.5
125 150.5
150 175.5
200 225.5
250 275.5
300 325.5
48 M16*2.0 50 77.5 10 17.5 2t
(SPHC)		 700
75 102.5
100 127.5
130 157.5
150 177.5
180 207.5
200 227.5
250 277.5
300 327.5
61 M12*1.75 50 76.5 8 18.5 2t
(SPHC)		 600
75 101.5
100 126.5
125 151.5
150 176.5
200 226.5
250 276.5
300 326.5
61 M16*2.0 50 78.5 10 18.5 2t
(SPHC)		 800
75 103.5
100 128.5
130 158.5
150 178.5
180 208.5
200 228.5
250 278.5
300 328.5
61 M20*2.5 80 111.5 13 18.5 2t
(SPHC)		 1000
100 131.5
130 161.5
150 181.5
180 211.5
200 231.5
250 281.5
300 331.5
72 M16*2.0 50 80 10 20 2.3t
(SPHC)		 900
75 105
100 130
130 160
150 180
180 210
200 230
250 280
300 330
72 M20*2.5 80 113 13 20 2.3t
(SPHC)		 1200
100 133
130 163
150 183
180 213
200 233
250 283
300 333
