제품분류 : 높낮이 바퀴 >> 캐리마스타

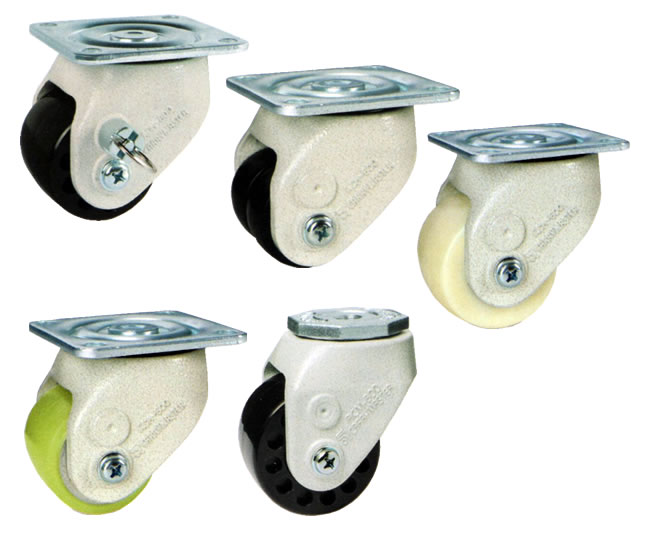

제품명 : ACM Series
페이지 번호 : 2002968
특징 :
- 높이 제한이 있는 장비 적용에 적합
- 베어링을 사용하여 회전성능 및 구름성이 우수
- 우레탄 휠은 클린룸 적용에 적합
- 트윈 휠은 선회력이 우수함.
- ROHS 대응 가능

적용 : 통신장비, 반도체 제조장비, 전자부품 생산설비, 현상기, 실험장비, 이화학기기, 컴퓨터용 후레임, 의료기기, 제어반, 청정설비, 각종 가구류, 포장기계, 공작기계, 방직기, 인쇄기기, 각종 프레스, 각종 전용기, 기타 가변성 생산설비 및 AL프로파일 프레임 등.
■ 제원
항목 내용 비고
개당 허용 하중 540 ~ 670kg/EA
추천 허용 하중 1600 ~ 2000kg/4EA
사용온도 -10 ~ +60℃

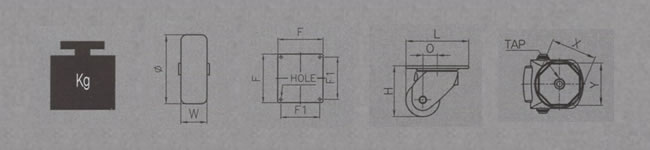

사양
모델 자중
(kg)		 허용중량
(1EA)		 허용중량
(4EA)		 Ø W F F1 Hole H L O Tap
(order)		 X Y
ACM-600F 0.98 540 1600 Ø60 55 90*90 70*70 9.5 90 100 25
ACM-600S 0.86 540 1600 Ø60 55       90 92 25 M16 70 64.5
ACM-600FB 0.98 540 1600 Ø60 55 90*90 70*70 9.5 90 100 25
ACM-600SB 0.98 540 1600 Ø60 55       90 92 25 M16 70 64.5
ACMT-600F 0.92 540 1600 Ø50 26*2 90*90 70*70 9.5 85 95 25
ACMT-600S 0.78 540 1600 Ø50 26*2       85 87 25 M16 70 64.5

ACM-800F 1.2 670 2000 Ø75 55 90*90 70*70 9.5 108 108 25
ACM-800S 1.06 670 2000 Ø75 55       108 95 25 M16 70 64.5
ACM-800FB 1.2 670 2000 Ø75 55 90*90 70*70 9.5 108 108 25
ACM-800SB 1.06 670 2000 Ø75 55       108 95 25 M16 70 64.5
ACMT-800F 1.06 670 2000 Ø72 26*2 90*90 70*70 9.5 106 106 25
ACMT-800S 0.92 670 2000 Ø72 26*2       106 98 25 M16 70 64.5

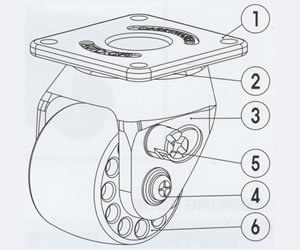

재질
Model ①TOP PLATE ②BALL ③FRAME
재질 표면처리 재질 표면처리 재질 표면처리
ACM-600F SPC
&
S45C		 아연도금 STB2 니켈크롬도금 알루미늄
다이케스팅
ALDC12		 Ivory
ACM-600S
ACM-600FB
ACM-600SB
ACMT-600F
ACMT-600S
ACM-800F
ACM-800S
ACM-800FB
ACM-800SB
ACMT-800F
ACMT-800S

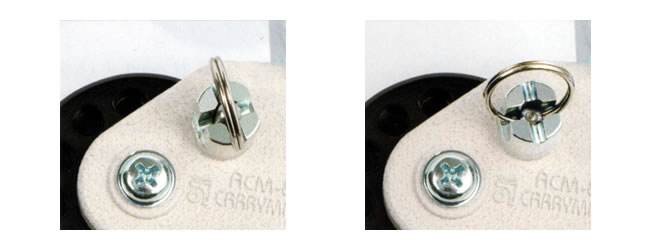

Model ④PIN ⑤BRAKE ⑥WHEEL
재질 표면처리 재질 표면처리 재질 표면처리
ACM-600F Swrch 10A 아연도금   아연도금 PA6 검정색
ACM-600S
ACM-600FB Zn
ACM-600SB Zn
ACMT-600F
ACMT-600S
ACM-800F
ACM-800S
ACM-800FB Zn
ACM-800SB Zn
ACMT-800F
ACMT-800S
