제품분류 : 조절좌/레벨푸트 >> 조절좌

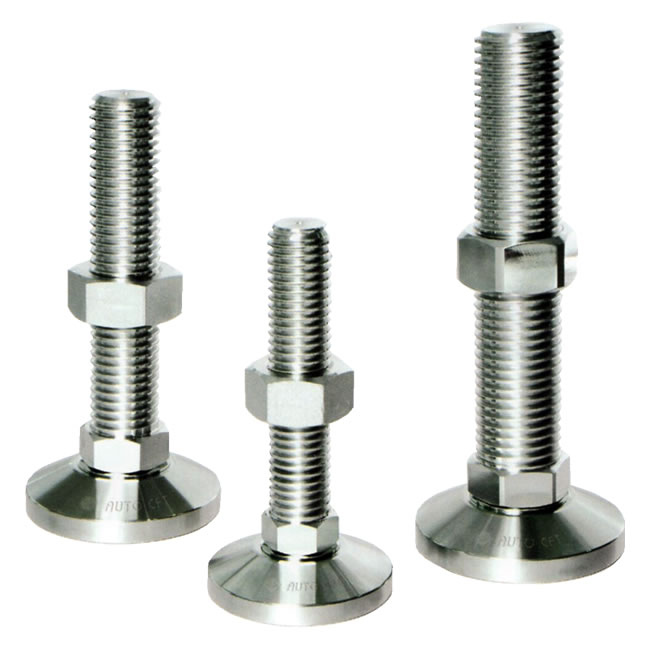

제품명 : A-TR
페이지 번호 : 2003005

특징 :
- 금속적 감촉으로 인한 수려한 외관
- 내열성, 매마모성, 비오염성, 밀착성 우수
- 높은 표면경도 Hv400~500, 열처리시 Hv900~1000까지 가능

적용 : 공작기계, 자동화설비, 전용기계, LCD장비

사양

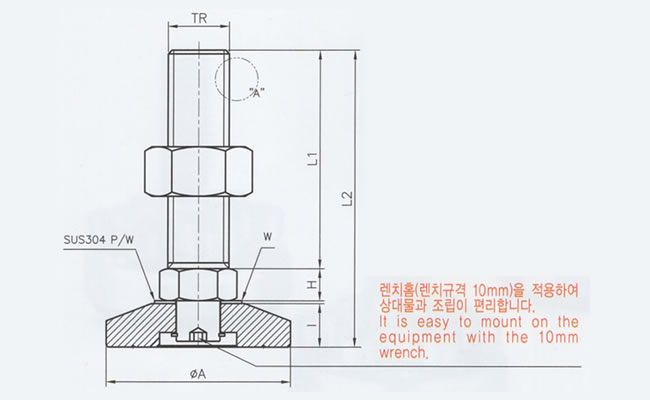

MODEL	치수(mm)									허용하중 (kg/4EA)	표면처리
	L1	L2	H	W	I	A	Tr	Bolt&Nut	Cup
A-Tr-42	150	204	22	2	30	Ø127	Tr42*6P	S45C	S45C	12000	무전해 니켈도금(E-Ni)
	200	254
	250	304
	300	354
A-Tr-52	150	215	27	3	35	Ø147	Tr52*7P	S45C	S45C	16000	무전해 니켈도금(E-Ni)
	200	265
	250	315
	300	365
A-Tr-60	150	215	27	3	35	Ø147	Tr60*7P	S45C	S45C	20000	무전해 니켈도금(E-Ni)
	200	265
	250	315
	300	365

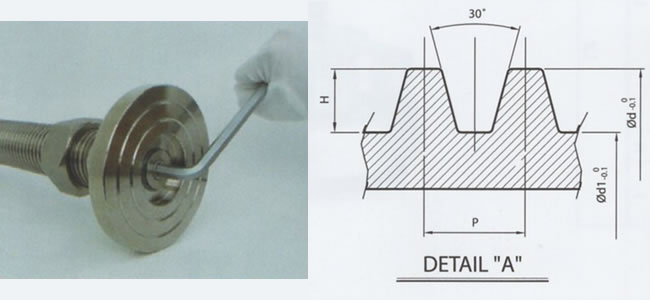

MODEL	P (피치)	d1(골지름)	d(외경)	H(높이)
Tr42*6P	6	34.5	42	3.75
Tr52*7P	7	43.3	52	4.35
Tr60*7P	7	51.3	60	4.35
