(주)고려바퀴종합상사


제품분류 : 조절좌/레벨푸트 >> 조절좌

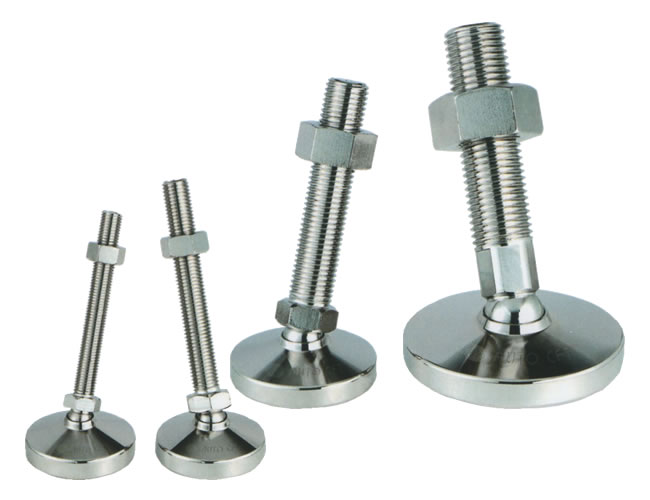

제품명 : A-MA
페이지 번호 : 2003022

특징 : 단조후 가공품으로 중고하중용, 바닥경사면에 사용

적용 : 콘베어, 공작기계, 자동화설비

사양

MODEL	치수(mm)						재질		허용하중 (kg/4EA)	표면처리
	L1	L2	H	I	A	M	Bolt&Nut	Cup
A-MA-12	60	97	8	29	Ø60	M12*1.75	S10C	S45C	1000	니켈도금(Ni)
	90	127
A-MA-16	100	138	10	28	Ø60	M16*2.0	S10C	S45C	2000	니켈도금(Ni)
	130	168
	150	188
	180	218
	200	238
	100	143		33	Ø78	M16*2.0	S10C	S45C	2000	니켈도금(Ni)
	130	173
	150	193
	180	223
	200	243
A-MA-20	100	146	13	33	Ø78	M20*2.5	S10C	S45C	3000	니켈도금(Ni)
	130	176
	150	196
	180	226
	200	246
A-MA-24	100	151	15	36	Ø98	M24*3.0	S10C	S45C	4000	니켈도금(Ni) or 무전해 니켈(E-Ni)
	130	181
	150	201
	180	231
	200	251
A-MA-30	150	205	19	36	Ø98	M30*3.5	S10C	S45C	5000	니켈도금(Ni) or 무전해 니켈(E-Ni)
	200	255
A-MA-42	150	225	30	45	Ø127	M42*4.5	S45C	S45C	6000	니켈도금(Ni) or 무전해 니켈(E-Ni)
	200	275
	250	325
