제품분류 : 조절좌/레벨푸트 >> 조절좌

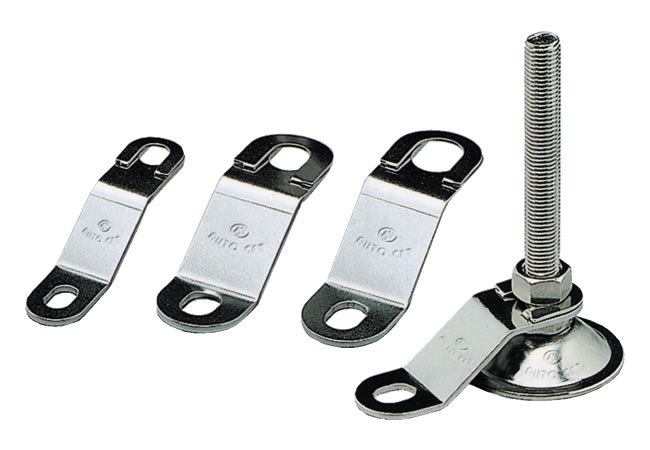

제품명 : Anchor Bracket
페이지 번호 : 2003029
특징 : 적용장비의 진동으로 인한 흔들림 및 이동을 완벽하게 차단함

적용 : 콘베어, 자동화설비

사양

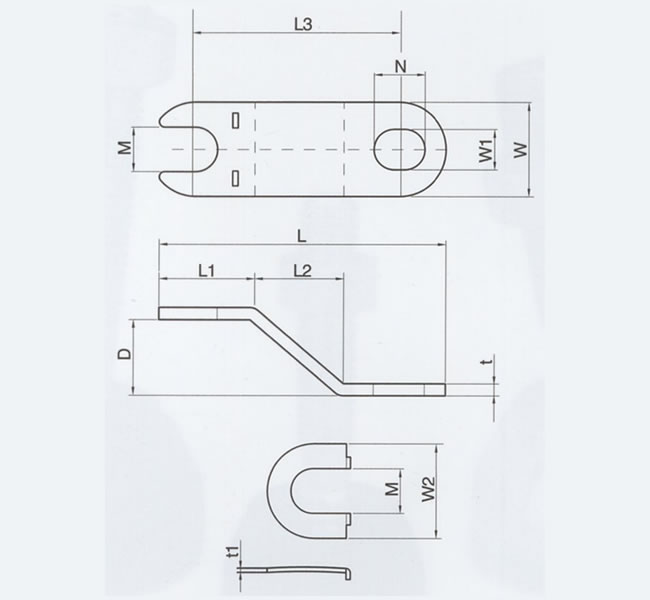

MODEL 치수(mm)
L L1 L2 L3 D t W W1 M W2 M1 N t1
A-AB M12 108 37 38 84 21 3 25 10.5 12.5 25 12.5 12.5 1.6t
A-AB M16 108 38.6 37.5 80 28 3 37 14 16.5 37 16.5 16 1.6t
A-AB M20 108 40.2 36 77 31 3 37 14 20.5 37 20.5 16

1.6t
A-ABS M12 108 37 38 84 21 3 25 10.5 12.5 25 12.5 12.5 1.6t
A-ABS M16 108 38.6 37.5 80 28 3 37 14 16.5 37 16.5 16 1.6t
A-ABS M20 108 40.2 36 77 31 3 37 14 20.5 37 20.5 16 1.6t

MODEL 재질
표면처리
ANCHOR BRACKET ANCHOR PLATE
A-AB M12 SPC 3t SPC 1.6t 니켈도금(Ni)
A-AB M16 SPC 3t SPC 1.6t 니켈도금(Ni)
A-AB M20 SPC 3t SPC 1.6t 니켈도금(Ni)
A-ABS M12 SUS-304 3t SUS-304 1.6t 포리싱(PL)
A-ABS M16 SUS-304 3t SUS-304 1.6t 포리싱(PL)
A-ABS M20 SUS-304 3t SUS-304 1.6t 포리싱(PL)
