제품분류 : 바퀴 >> V앵글
제품명 : HC-HVS
페이지 번호 : 2003052

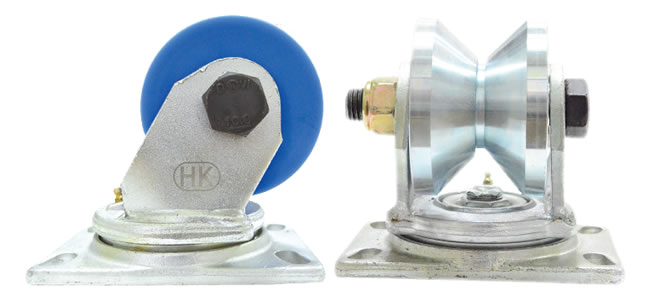

단조 V앵글 회전(철/MC) HC-HVS

특징 : 베어링 4개씩 하중 많이 받음

용도 : 광폭 V앵글로바퀴로 곡선 회전에 용이

■ 단조 V앵글 회전(철)

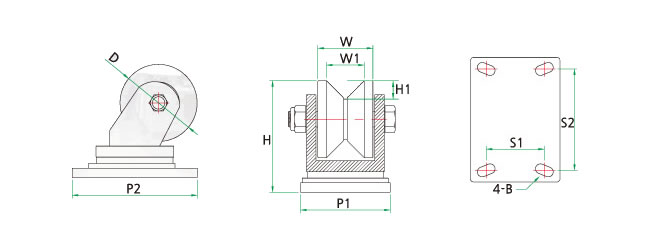

품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(Z)		 허용하중
(kg)
HC-41017 HC-HVS 4' 98 70 48 142 24 114-159 74-129 6204 600
HC-41018 HC-HVS 6' 148 70 50 188 25 114-159 72-129 6304 800
HC-41813 HC-HVS 8' 198 70 50 255 25 114-159 72-129 6304 1000

■ 단조 V앵글 회전(MC Nylon)
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(Z)		 허용하중
(kg)
HC-N41017 HC-HVS 4' 98 70 48 142 24 114-159 74-129 6204 600
HC-N41018 HC-HVS 6' 148 70 50 188 25 114-159 72-129 6304 800
HC-N41314 HC-HVS 8' 198 70 50 255 25 114-159 72-129 6304 1000

■ 고하중 단조 V앵글 회전
품번 상품명 바퀴외경
(D)		 바퀴폭
(W)		 홈폭
(W1)		 전체높이
(H)		 깊이
(H1)		 밑판넓이
(P1-P2)		 볼트간거리
(S1-S2)		 삽입베어링
(Z)		 허용하중
(kg)
HC-41103 HC-HVS 4'-4 98 70 48 142 24 114-159 74-129 6204*4 1000
HC-41104 HC-HVS 6'-6 148 70 50 188 25 114-159 72-129 6304*4 1500
HC-41315 HC-HVS 8' 198 70 50 255 25 114-59 72-129 6304*4 1800
