제품분류 : 산업용 바퀴 >> 경하중용

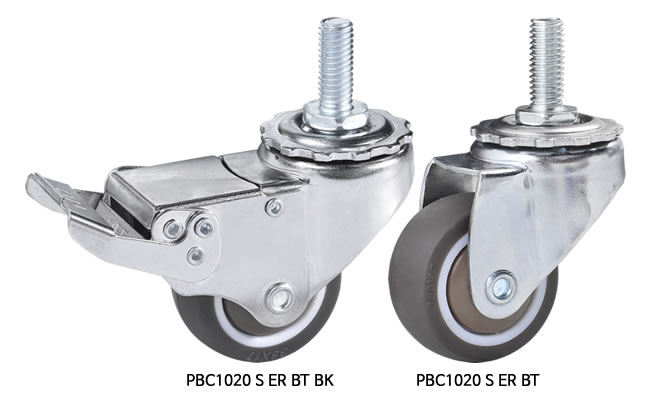

제품명 : PBC1000(볼트)
페이지 번호 : 2003139
용도 :
- 의자, 가구, 일반대차
- 매대 소형 진열장
- 소형 의료기기 대차

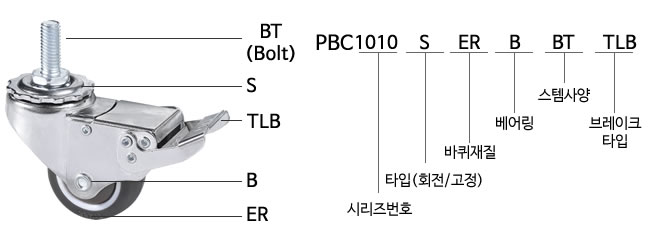

■ 캐스터 사양 단위 : mm
회전볼트
S BT		 회전볼트 탑브레이크
S BT TLB		 바퀴종류
(**)		 하증
(kg)		 바퀴직경
￠		 바퀴폭
(mm)		 베어링
1010-S ERB BT 1010-S ERB BT TLB MiRAGE
(ERB)		 13 25(1') 13 606ZZ
1012-S ERB BT 1012-S ERB BT TLB MiRAGE
(ERB)		 17 32(1.25') 13 606ZZ
1015-S ERB BT 1015-S ERB BT TLB MiRAGE
(ERB)		 25 38(1.5') 17 608ZZ

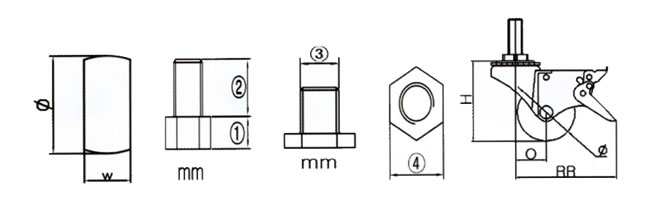

■ 캐스터 치수 단위 : mm
회전볼트
S BT		 회전볼트 탑브레이크
S BT TLB		 볼트사양 옵셋거리 D 회전반지름 RR 전체높이
H
①+③ ③ ④ S TLB S TLB
1010-S ERB BT 1010-S ERB BT TLB 3.5*2.0 M8 14 15.5 16 28 52 38
1012-S ERB BT 1012-S ERB BT TLB 3.5*2.0 M8 14 17 17 33 56 45
1015-S ERB BT 1015-S ERB BT TLB 3.5*2.0 M8 14 19 19 38 68 53


■ 바퀴 종류
ERB
- 사출고무
- 코어PP
- 606ZZ, 608ZZ 베어링

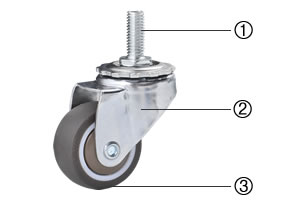

  ① 취부판 : 스틸판

② 몸 체 : 스틸판

③ 바 퀴 : 바퀴종류 참조

④ 표면처리 : 크롬(Cr)도금
