제품분류 : 산업용 바퀴 >> 스텐레스바퀴

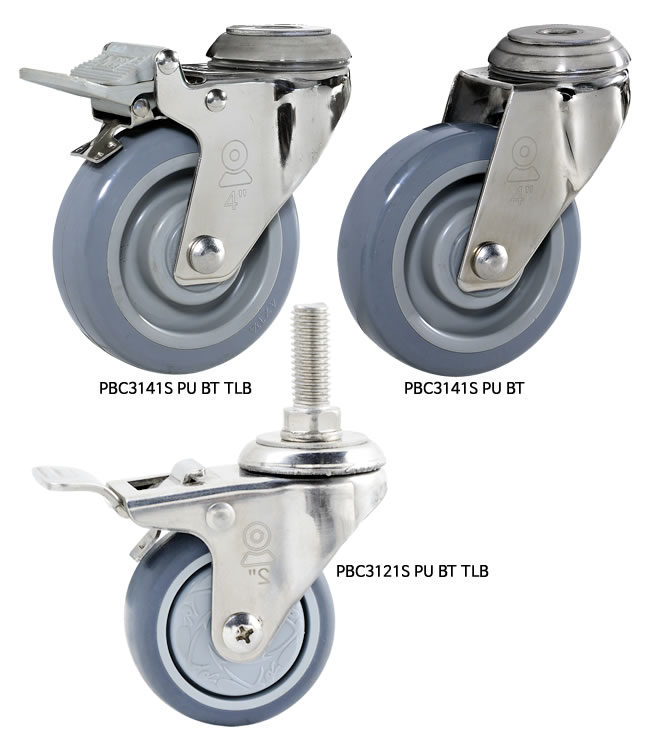

제품명 : PBC3101(볼트)
페이지 번호 : 2003158
용도 :
- 식당용 운반구
- 의료기기 운반구
- 학교급식 운반구
■ 캐스터 사양 단위 : mm
회전볼트
S BT		 회전볼트 탑브레이크
S BT TLB		 바퀴종류
(**)		 하증
(kg)		 바퀴직경
￠		 바퀴폭
(mm)		 베어링
PBC3121-S ** BT PBC3121-S ** BT TLB Mirage(ERB) 50 50(2') 22 6000ZZ
PBC3131-S ** BT PBC3131-S ** BT TLB Polyurethane(PU) 75 76(3') 35 -
Nylon(NYL) 110 -
Polyurethane(HPUB) 80 6000ZZ
MC Nylon(MC) 110 -
MC Nylon(MCB) 110 6000ZZ
PBC3141-S ** BT PBC3141-S ** BT TLB Polyurethane(PU) 85 101(4') 35 -
Nylon(NYL) 115 -
Polyurethane(HPUB) 95 6000ZZ
MC Nylon(MC) 115 -
MC Nylon(MCB) 115 6000ZZ
PBC3151-S ** BT PBC3151-S ** BT TLB Polyurethane(PU) 95 125(5') 35 -
Nylon(NYL) 120 -
Polyurethane(HPUB) 110 6000ZZ
MC Nylon(MC) 120 -
MC Nylon(MCB) 120 6000ZZ

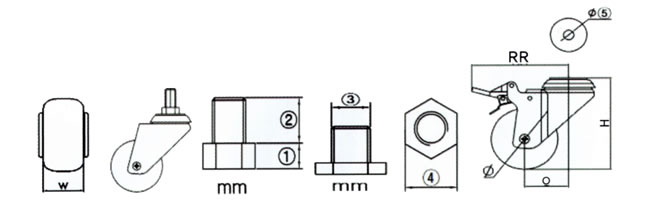

■ 캐스터 치수 단위 : mm
회전볼트
S BT		 회전볼트 탑브레이크
S BT TLB		 바퀴종류
(**)		 볼트사양 옵셋거리
O		 회전반지름 RR 전체높이
H
①+③ ③ ④ ⑤ S TLB
PBC3121-S ** BT PBC3121-S ** BT TLB Mirage(ERB) 7+25 M10*1.5P 14 - 23 47/5 67 68
PBC3131-S ** BT PBC3131-S ** BT TLB Polyurethane(PU) 9.5+27 5/8'*11산

1/2'*12산

M16*2.0P

(선택사항)		 22 ￠12.5

(M12)		 49 83 106.5 113
Nylon(NYL)
Polyurethane(HPUB)
MC Nylon(MC)
MC Nylon(MCB)
PBC3141-S ** BT PBC3141-S ** BT TLB Polyurethane(PU) 48 99 106 137
Nylon(NYL)
Polyurethane(HPUB)
MC Nylon(MC)
MC Nylon(MCB)
PBC3151-S ** BT PBC3151-S ** BT TLB Polyurethane(PU) 45 109.5 109.5 164
Nylon(NYL)
Polyurethane(HPUB)
MC Nylon(MC)
MC Nylon(MCB)

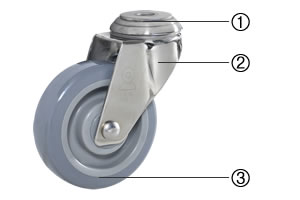

  ① 취부판 : 스틸판

② 몸 체 : 스틸판

③ 바 퀴 : 바퀴종류 참조

④ 표면처리 : BUFF(버프)

■ 바퀴 종류
PU
- 사출 우레탄
- 코어 PP		 NYL
- 사출 나이론		 HPUB
- 고탄성 우레탄
- 코어 나이론
- 2볼베어링 6000ZZ

MCB
- MC 나이론
- 2볼베어링 6000ZZ		 MC
- MC 나이론		 ERB
- 사출고무
- 코어 PP
- 2볼베어링 6000ZZ
