제품분류 : 산업용 바퀴 >> 경하중용

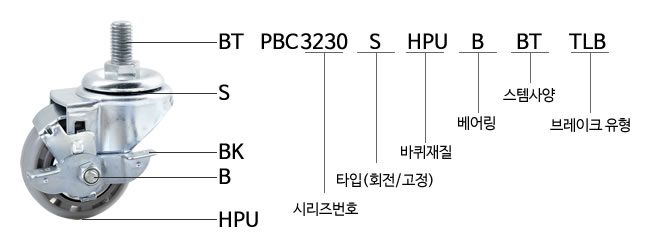

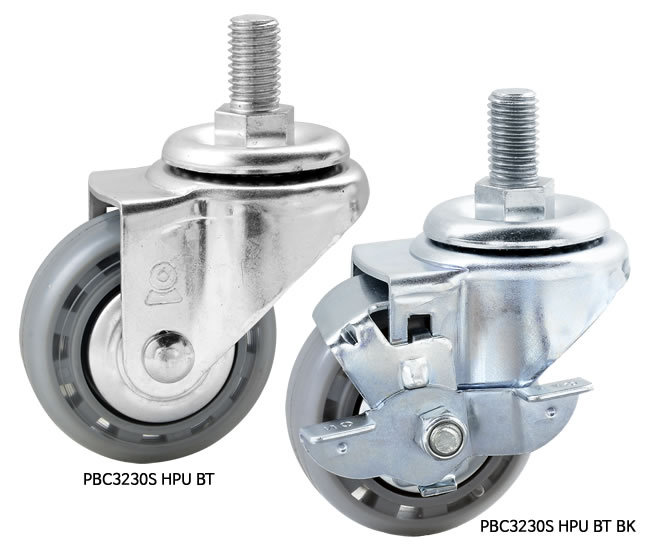

제품명 : PBC3200 HPU(볼트)
페이지 번호 : 2003160
용도 :
- 위생 운반구
- 식당, 병원, 호텔등 물류용 대차
- 공구함, 실내 장식용 가구 및 제품
■ 캐스터 사양 단위 : mm
회전볼트
S BT		 회전볼트 브레이크
S BT BK		 바퀴종류
(**)		 하증
(kg)		 바퀴직경
￠		 바퀴폭
(mm)		 베어링
PBC3220-S HPUB BT PBC3220-S HPUB BT BK Polyurethane
(HPUB)		 50 50(2') 17 688
PBC3225-S HPUB BT PBC3225-S HPUB BT BK 60 64(2.5') 25 608
PBC3230-S HPUB BT PBC3230-S HPUB BT BK 90 76(3') 33 6000ZZ
PBC3240-S HPUB BT PBC3240-S HPUB BT BK 110 100(4') 30 6000ZZ
PBC3250-S HPUB BT PBC3250-S HPUB BT BK 120 126(5') 30 6000ZZ

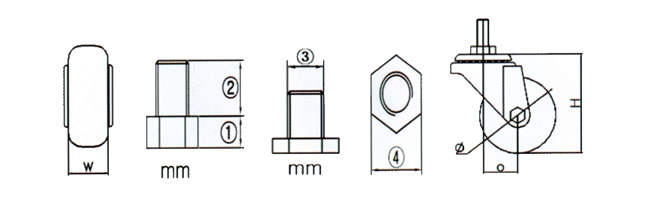

■ 캐스터 치수 단위 : mm
회전볼트
S BT		 회전볼트 브레이크
S BT BK		 볼트사양 옵셋거리
O		 전체높이
H
①+③ ③ ④
PBC3220-S HPUB BT PBC3220-S HPUB BT BK 9+16 M6*1.0P 17 19 62
PBC3225-S HPUB BT PBC3225-S HPUB BT BK 6+15
6+20		 1/2'*12산
M10*1.5P		 17 26 81
PBC3230-S HPUB BT PBC3230-S HPUB BT BK 8+27 M10*1.5P
M12*1.75P
M16*2.0P		 21.7 34 98
PBC3240-S HPUB BT PBC3240-S HPUB BT BK 5+25 1/2'*12산 21.7 36 124
PBC3250-S HPUB BT PBC3250-S HPUB BT BK 8+27 3/8'*16산
5/8'*11산		 21.7 39 149

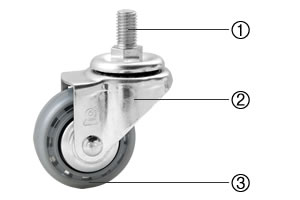

  ① 취부판 : 스틸판

② 몸 체 : 스틸판

③ 바 퀴 : 바퀴종류 참조

④ 표면처리 : 아연(Zn)도금 또는 크롬(Cr)도금

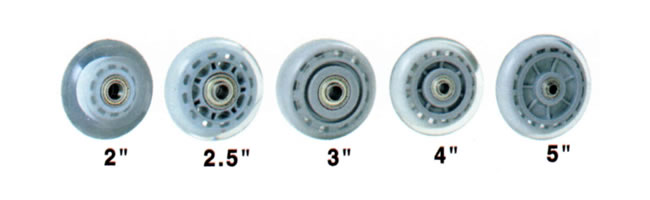

■ 바퀴 종류
HPUB
- 고탄성 우레탄
- 코어 나이론
- 2볼베어링 6000ZZ
- 2볼베어링 688
- 2볼베어링 608
