(주)고려바퀴종합상사


제품분류 : 산업용 바퀴 >> 경하중용

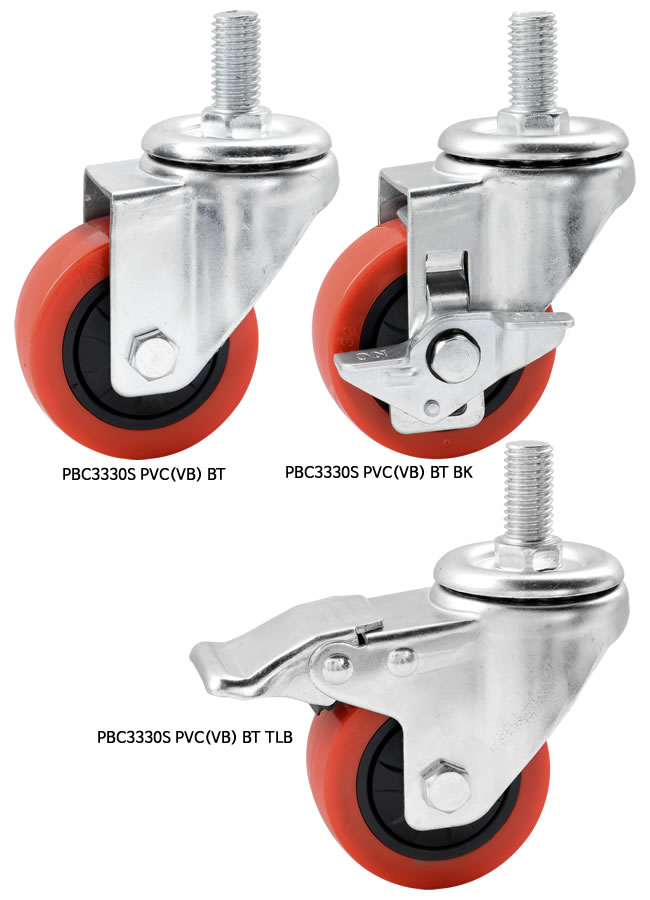

제품명 : PBC3300(볼트)
페이지 번호 : 2003162

용도 :
- 각종 산업용 운반구
- 경량물 운반구
- 백화점의 진열대 및 쇼핑카트용

■ 캐스터 사양

단위 : mm

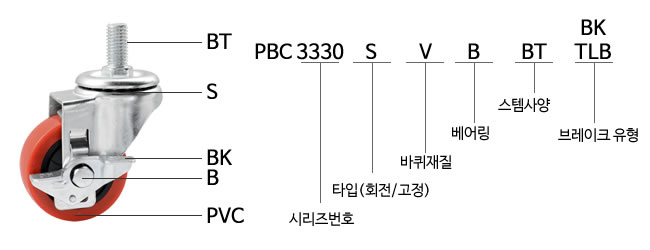

회전볼트 S BT	회전볼트 브레이크 S BT BK	회전볼트 탑브레이크 S BT TLB	바퀴종류 (**)	하증 (kg)	바퀴직경 ￠	바퀴폭 (mm)	베어링
PBC3330-S * BT	PBC3330-S * BK	PBC3330-S TLB	PVC(VB)	70	75(3')	32	6202
PBC3340-S * BT	PBC3340-S * BK	PBC3340-S TLB	PVC(VB)	75	100(4')	32	6202

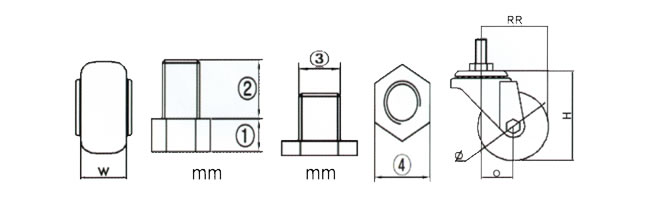

■ 캐스터 치수

단위 : mm

회전볼트 S BT	회전볼트 브레이크 S BT BK	회전볼트 탑브레이크 S BT TLB	볼트사양			옵셋거리 O		회전반지름 RR		전체높이 H
			①+③	③	④	S. BK	TLB	S. BK	TLB
PBC3330-S * BT	PBC3330-S * BK	PBC3330-S TLB	5+30 5+27 5+20	5/8'11산 M162.0P 1/2'*12산	21 21 19	35 35	35 35	72.5 85 100.5	102 107 113	102.5 127.5
PBC3340-S * BT	PBC3340-S * BK	PBC3340-S TLB

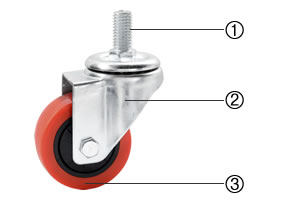

① 취부판 : 스틸판

② 몸 체 : 스틸판

③ 바 퀴 : 바퀴종류 참조

④ 표면처리 : 아연도금(Zn)도금

■ 바퀴 종류

VB
- 사출PVC
- 코어PP
- 6202ZZ
