제품분류 : 파이프랙/플라콘 >> 플라콘

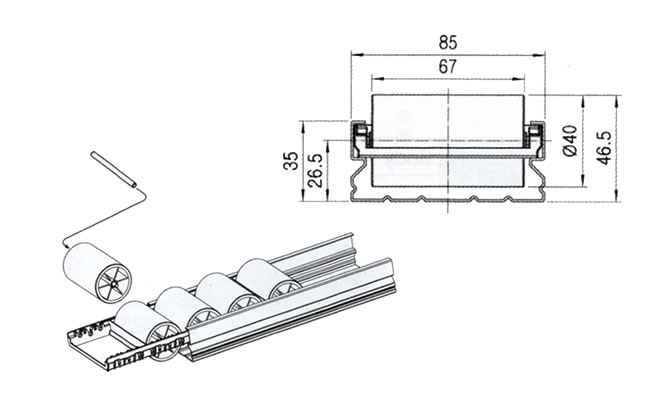

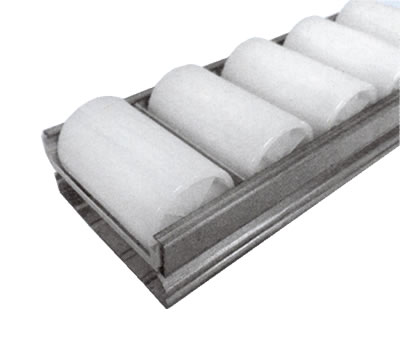

제품명 : GPR8545B-GI
페이지 번호 : 2003225
특징 : 저소음 롤러
피치 : 45

재질 :
- 몸체 : GI
- 롤러 : PE

포장 : 4개/묶음





사양(저소음 롤러 트랙):
시리즈 Part No. 몸체재질 허용하중
(kg-f)		 롤러
직경
(mm)		 샤프트
직경
(mm)		 롤러간격
(mm)		 구름각도 롤러색상 ESD 표준
길이
(M)
WH GR BK YL BK GR
25 Series GPR2528A AL 60 ￠25 ￠3 28.57 1.5° O   O       3MT/4MT
40 Series GPR4040A GI/AL 150 ￠34 ￠4 40 2.0° O   O   O   3MT/4MT
GPR4040B 150 ￠34 40 O   O   O
GPR4055C 150 ￠49 55 O   O   O
60 Series GPR6016S GI/AL 100 ￠15 ￠4 16.67 2.5° O   O   O   3MT/4MT
GPR6033B 150 ￠30 33.33 O   O   O
GPR6033HA 150 ￠30 33.33 O
70 Series GPR7042B AL 200 ￠34 ￠5 42 3.5° O       O   3MT/4MT
GPR7042BF 200 ￠34 42         O
GPR7021BFS-2 200 ￠17.6 21 -           O
85 Series GPR8523S GI/AL 200 ￠20.5 ￠3.5 22.5 1.5° O       O   4MT
GPR8545B 300 ￠40 45 O       O

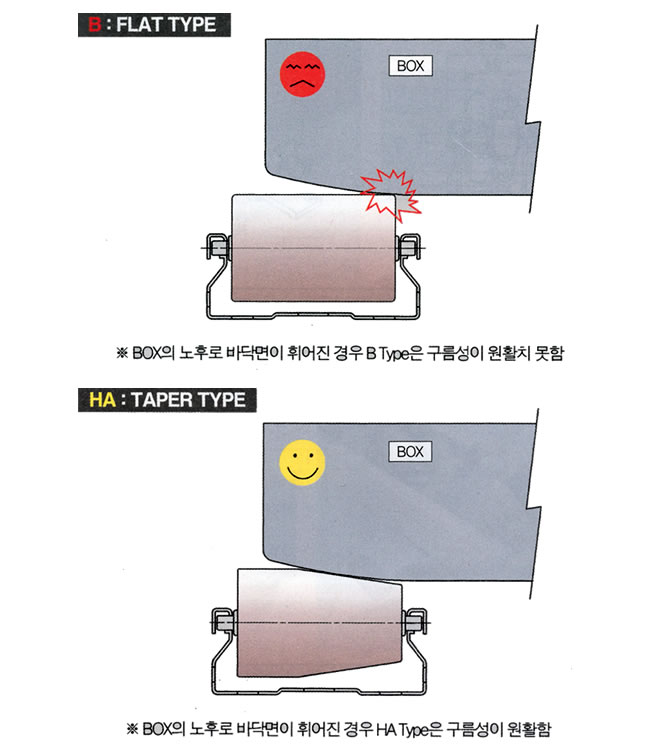

GPR8545HA 300 ￠40 45 O       O
100 Series GPR1021BFS AL 250 ￠17.6 ￠5 21 -           O 2MT/3MT

사양(일반 롤러 트랙):
시리즈 Part No. 몸체재질 허용하중
(kg-f)		 롤러직경
(mm)		 샤프트직경
(mm)		 롤러간격
(mm)		 구름각도 롤러색상 ESD 표준길이
(M)
WH GR BK YL BK GR
35 Series GP3533B GI 100 ￠28 ￠3 33.33 2.5° O O O O O   3MT/4MT
40 Series GP4035BS GI 100 ￠30 ￠4 35 2.0° O O O O O   3MT/4MT
GP4036A 150 ￠34 36 O   O   O
GP4036B ￠34 36 O   O   O
GP4040A ￠34 40 O   O   O
GP4040B ￠34 40 O   O   O
GP4050C ￠49 50 O   O   O
GP4050D ￠43 50 O   O   O
GP4025M ￠34 ￠3.3 25 O   O   O
60 Series GP6016S GI 100 ￠15 ￠4 16.67 2.5° O   O   O   3MT/4MT
GP6033B 150 ￠30 ￠4 33.33 O   O   O
GP6033HA 150 ￠30 ￠4 33.33 O
70 Series GP7050BF GI 200 ￠34 ￠5 50 3.5°       O O   3MT/4MT
85 Series GP8525M GI 300 ￠34 ￠5 25 2.5° O   O   O   3MT/4MT
GP8543B 300 ￠40 ￠5 43 O       O

사양(STS Covered Roller Track):
시리즈 Part No. 몸체재질 허용하중
(kg-f)		 롤러직경
(mm)		 샤프트직경
(mm)		 롤러간격
(mm)		 구름각도 롤러색상 ESD 표준길이
(M)
WH GR BK YL BK GR
40 Series GPR4040SR GI/AL 150 ￠34 ￠4 40 2.0° O           3MT/4MT
85 Series GPR8545SR GI/AL 300 ￠43 ￠3.5 45 1.5° O           2MT
GPR8550SR GI 300 ￠43 ￠3.5 50 1.5° O

사양(Universal Roller Track):
시리즈 Part No. 몸체재질 허용하중
(kg-f)		 롤러직경
(mm)		 샤프트직경
(mm)		 롤러간격
(mm)		 구름각도 롤러색상 ESD 표준길이
(M)
WH GR BK YL BK GR
40 Series UR4050 AL 100 ￠43 ￠4 50 2.5°   O     O   3MT
60 Series UR6067 AL 200 ￠60 ￠5 66.7 3.0°   O     O   2MT
