제품분류 : 높낮이 바퀴 >> 높낮이 조절용
제품명 : 80시리즈
페이지 번호 : 2000040
특성 :
- 고하중에 충분히 견딜 수 있는 알루미늄 다이캐스팅 FRAME구조
- WHEEL 내충격성 강화 재질 채용(내충격제 함유 NYLON6)
- 받침대에 천연 합성고무 사용
- 이동, 고정, 높낮이조절, 방진, 회전의 복합기능 수행가능
- 분체도장, 아연도금 적용 수려한 제품 외관
- TOP PLATE(취부판) : S45C단조제품 또는 열연강판 적용(KC**PF형)
- S-Type BOLT HOLE 인치가능(1/2'-12UNC)

용도 :
- 반도체 제조설비, 제어판, 전자기기 용택
- 시험, 검사장비, 자동화 장비
- 청정설비, 의료기기, 기타 생산설비
- 가구류, 컴퓨터 받침대류 등.

악세사리 :
- F TYPE : 취부에 적용할 BOLT&NUT(각4개)
- S TYPE : 취부에 적용할 무두볼트&NUT(각1개)
제품사양
단위 : mm(inch)
호칭번호 바퀴사양 장착부 규격
회전 고정 직경 두께 형식 베어링종류 사용볼트 총높이 회전반경 허용하중
7160S ** PC - 152
(6)		 64
(2-1/2)		 Polyurethane / Cast iron Ball
(#6205)		 Ø19(3/4) 190 116 720
7160S ** RC - 270
7180S ** PC - 203
(8)		 64
(2-1/2)		 Ball
(#6205)		 257 166 770
7180S ** RC - 370
7110S ** PC - 254
(10)		 64
(2-1/2)		 Ball
(#6205)		 302 202 820

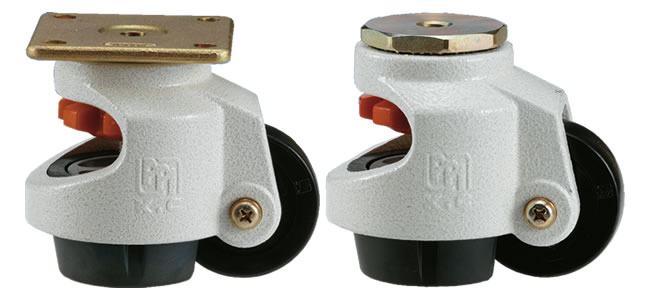

장착부의 형식
장착부 형식 장착부 형상 코드번호 장착부 규격
밑판크기 볼트 취부 간격 조립볼트 규격
F-TYPE 평판형 KC60F 73*73 58*58 4-M6*P1.0*20L
KC80F 90*90 70*70 4-M8*1.25*20L
KC100F 95*95 70*70 4-10*P1.5*25L
S-TYPE 8각평판 멈춤나사 조립형 KC60S 맞변거리 : 46 중앙M12*P1.75 M12*P1.75*30L
KC80S 맞변거리 : 65 중앙M12*P1.75 M12*P1.75*40L
KC100S 맞변거리 : 65 중앙M16*P2.0 M16*P2.0*40L

선택사양
악세사리 코드 사양
TG Thread Guard(Roller Bearing Only)
BG Beige Color Wheel Available
