제품분류 : 핸들/손잡이 >> 손잡이

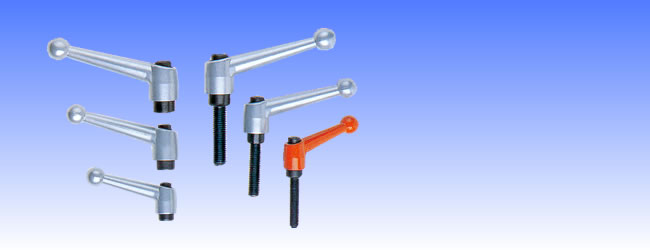

제품명 : CLB-C(크렘프레버 볼트 원형)
페이지 번호 : 2000548

재질:
- 아연합금(은색도장), S41C(아연도금)

특징:
-볼트부분이 기어로 되어있어 여러위치에서 조임을 할 수 있습니다.
-몸체가 아연합금으로 되어있어 내마모성, 윤활성, 내약품성, 내유성이 뛰어납니다.
-CLB-C:크램프레버 볼트 원형
-CLN-C:크램프레버 너트 원형

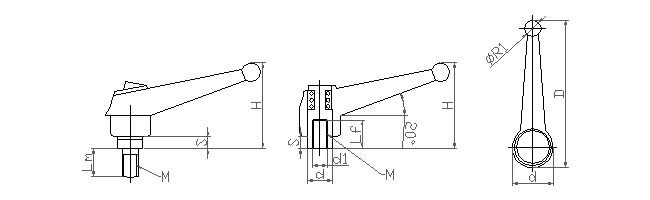

사 양(단위:mm)
Number D H S Lm R1
CLB-C4 50 32 4 15,20 11
CLB-C5 50 32 4 15,20,25 11
CLB-C6 50 32 4 20,30 11
CLB-C8 75 40 6 20,30,40 16
CLB-C10 93 54 9 25,35,40 17
CLB-C12 107 57 11 30,50,60 19
CLB-C14 107 57 11 30,50,60 19
CLB-C16 107 57 11 30,50,60 19

사 양(단위:mm)-클램프 레버 너트형
Number Lf d d1 M
CLN-C4 9 14 10 4*0.7
CLN-C5 9 14 10 5*0.8
CLN-C6 9 14 10 6*1.0
CLN-C8 15 17 13 8*1.25
CLN-C10 18 21 16 10*1.5
CLN-C12 23 25 19 14*2.0
CLN-C14 23 25 19 16*2.0
