(주)고려바퀴종합상사

자동차 부품 공장

자동차 제조 공정에 사용되는 파렛트 제작등에 사용되는 것입니다.

94, 95, 96시리즈는 현대자동차, 기아자동차 등록 제품으로 부품 파렛트 제작시 사용됩니다.

제품명 : 40시리즈

제품분류 : 산업용 바퀴 >> 중하중용

특성 :
- 열처리된 이중 RACE WAY 구조
- 회전부에 그리스 주입구 장착
- 강력한 용접제품
- 현대자동차, 기아자동차, 르노삼성, 쉐보레, 쌍용자동차 등록제품
- STAINLESS YOKE 가능
- 건축용 아시바 캐스터 생산(파이프 규격 : Ø34*120mm)
- 특허등록 BRAKE
- 액상 방식으로 사출방식의 최대 단점인 접착문제 해결(PC제품)
- 고정형 타입에 브레이크 장착가능(주문사양)
- 전착 도장 가능

용도 :
- 방직 공장용 운반구
- 각종 중량물 운반구
- 자동차 공업에 필수

제품사양

단위 : mm(inch)

호칭번호		바퀴사양					장착부 규격
회전	고정	직경	두께	형식	베어링종류	사용볼트	총높이	회전반경	허용하중
4040S A* PU(STS)	4040R A* PU(STS)	102 (4)	48 (2)	Polyurethane/Plastic	Roller(STS_	Ø12.7 (1/2)	143	81	230
4040S A* PH(내열성)	4040R A* PH(내열성)			Phenole(내열성)	Roller				320
4040S A* RC	4040R A* RC			Rubber/Cast iron	Roller				160
4040S A* PC	4040R A* PC			Polyurethane/Cast iron	Roller				320
4040S A* PU	4040R A* PU			Polyurethane/Plastic					320

4050S A* PU(STS)	4050R A* PU(STS)	127 (5)	48 (2)	Polyurethane/Plastic	Roller(STS_	Ø12.7 (1/2)	165	98	360
4050S A* PH(내열성)	4050R A* PH(내열성)			Phenole(내열성)	Roller				340
4050S A* RC	4050R A* RC			Rubber/Cast iron	Roller				170
4050S A* PC	4050R A* PC			Polyurethane/Cast iron	Roller				360
4050S A* PU	4050R A* PU			Polyurethane/Plastic	Roller/Plain				360

4060S A* PU(STS)	4060R A* PU(STS)	152 (6)	48 (2)	Polyurethane/Plastic	Roller(STS_	Ø12.7 (1/2)	190	115	360
4060S A* PH(내열성)	4060R A* PH(내열성)			Phenole(내열성)	Roller				380
4060S A* RC	4060R A* RC			Rubber/Cast iron	Roller				190
4060S A* PC	4060R A* PC			Polyurethane/Cast iron	Roller/Ball				360
4060S A* PU	4060R A* PU			Polyurethane/Plastic	Roller/Plain				360
4060S A* INF	4060R A* INF			Infiniti Rubber	Roller/Plain				260
4060S A* TPU	4060R A* TPU			Thermoplastic polyurethane/Plastic	Ball(#6202)				300

4080S A* PU(STS)	4080R A* PU(STS)	203 (8)	48 (2)	Polyurethane/Plastic	Roller(STS_	Ø12.7 (1/2)	241	152	400
4080S A* PH(내열성)	4080R A* PH(내열성)			Phenole(내열성)	Roller				460
4080S A* RC	4080R A* RC			Rubber/Cast iron	Roller				230
4080S A* PC	4080R A* PC			Polyurethane/Cast iron	Roller/Ball				400
4080S A* PU	4080R A* PU			Polyurethane/Plastic	Roller/Plain				400

장착부의 형식

장착부 형식	장착부 형상	코드번호	장착부 규격
장착부 형식		코드번호	밑판크기	볼트 취부 간격	조립볼트 규격
평판형		A1 (4",5",6"기본사양)	114*100	6692 to 7676 (71*84)	M10
		A2 (8"기본사양)	158*114	62125 to 86133 (74*129)	M12
		A3	140*127	114*105	M12
		A4	127*100	8965 to 10276 (95.5*70.5)	M10
		A5	114*100	6577 to 7991 (72*84)	M10
		A6	114*100	7575 to 8080 (95.5*70.5)	M10
		A7(6홀)	130*100	9266 to 7676 (111)	M10, M8

선택사양

악세사리 코드	사양
TB	Top Lock Brake
TG	Thread Guard
DW	Double Weld
SWL	4Position Swivel Lock
ZA	Zerk Axle
BB	Ball Bearing

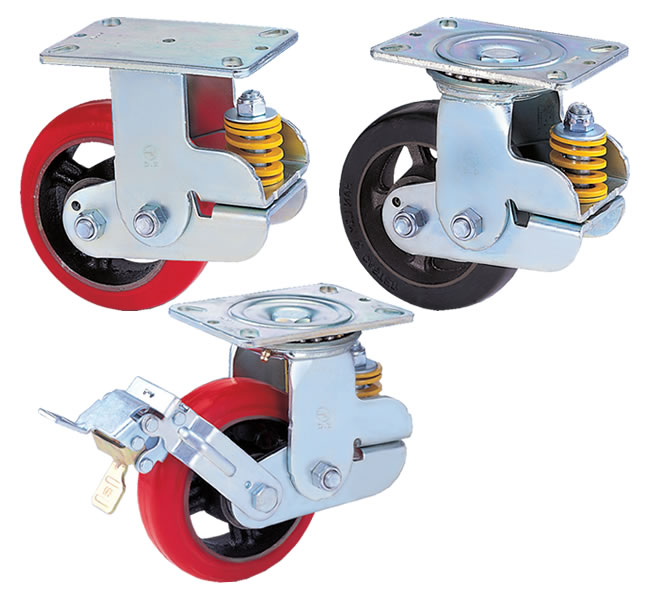

제품명 : 94시리즈

제품분류 : 산업용 바퀴 >> 충격흡수식 바퀴

특성 :
- 실용신압 등록, 의장등록
- 사용용도에 따른 스프링 교환방식(선택사양)

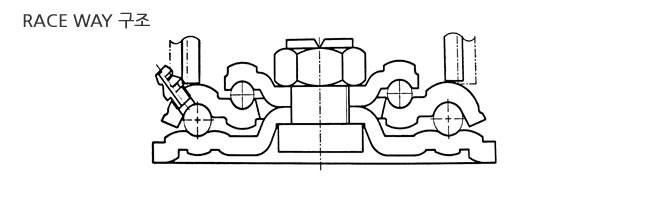

- 열처리된 이중 RACEWAY 구조
- 구리스 주입구(Nipple)부착
- 일체형 YOKE로 내구성 강화
- 독특한 WHEEL BRAKE(선택사양)
- 현대자동차, 기아자동차, 르노삼성, 쉐보레, 쌍용자동차 등록 제품
- 국내최초 완충형 제품

용도 :
- 완충을 요하는 운반구
- 자동차 부품 운반구

제품사양

단위 : mm(inch)

호칭번호		바퀴사양				Caster 규격
회전	고정	직경	두께	형식	베어링종류	총높이	회전반경	허용하중
9450S A1 PC	9450R A1 PC	125 (50)	48 (2)	Polyurethane / Cast iron	Ball (#6203)	187.5	114	250
9460S A1 PC	9460R A1 PC	152 (6)	48 (2)	Polyurethane / Cast iron	Ball (#6203)	200	126	350
9460S A1 PC(W)	9460R A1 PC(W)	152 (6)	60 (2-1/2)	Polyurethane / Cast iron	Ball (#6204)	200	126	450
9480S A1 PC	9480R A1 PC	203 (8)	48 (2)	Polyurethane / Cast iron	Ball (#6203)	252	177	450
9480S A1 PC(W)	9480R A1 PC(W)	203 (8)	60 (2-1/2)	Polyurethane / Cast iron	Ball (#6204)	252	177	550

스프링 사양별 완충하중

번호	종류	규격(내경내경길이)	기호	색상	추가기능하중	비고
1			TF	황색	0kg	기본사양
2	경하중용	Ø40Ø2050L	TL	청색	70kg	주문사양
3	中하중용	Ø40Ø2050L	TM	적색	130kg	주문사양
4	重하중용	Ø40Ø2050L	TH	녹색	260kg	주문사양

※ 스프링은 금형스프링이며 100만회 시험시 허용하중임.
※ 황색 기본사양에서 스프링 사양 선정 후 추가기능 하중만큼+해서 사용함(1개/90kg)

총높이 변화량

구분	A(무부하시 총 높이)	B(부하시 총 높이)	변위량
4	174.8	162.9	11.9
5	187.5	175.6	11.9
6	200	188	12
7	252	234.2	17.8

장착부의 형식

장착부 형식	장착부 형상	코드번호	장착부 규격
			밑판크기	볼트 취부 간격	조립볼트 규격
평판형		A1	158*114	13386 to 12562 (129*74) 136(홀거리)	M12 M8

선택사양

악세사리 코드	사양
TB	Top Lock Brake(On/Off Type)
GB	Beige Color Wheel Available

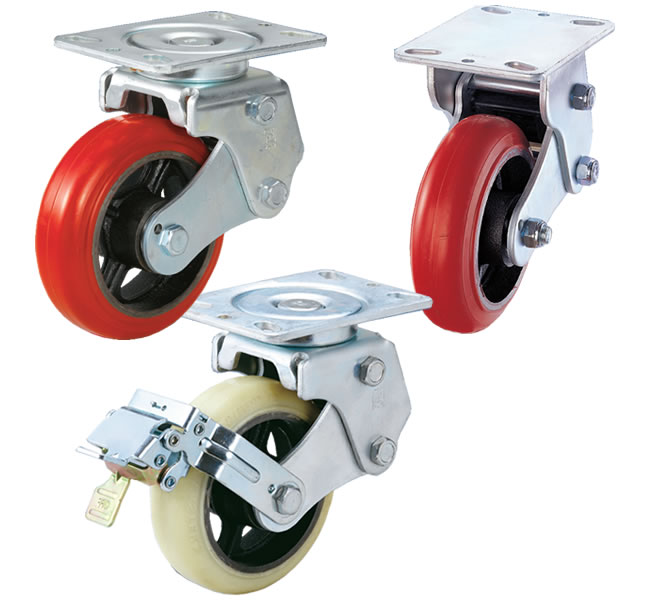

제품명 : 95시리즈

제품분류 : 산업용 바퀴 >> 충격흡수식 바퀴

특성 :
- 의장등록 및 특허등록
- 무소음 완충재 사용
- 일체형 몸체로 내구성 강화
- 완충부 스프링 수량 변경으로 완충력 조절 가능
- 고정형 내부 보강대 추가 기능(선택사양)
- 상하 스러스트 구조로 강력한 내구성(14만회 선회후 유격無)
- 쉐보레, 현대자동차, 기아자동차 등록제품

용도 :
- 완충을 요하는 운반구
- 자동차 부품 운반구

제품사양

단위 : mm(inch)

호칭번호		바퀴사양					Caster 규격
회전	고정	직경	두께	형식	베어링종류	사용볼트	총높이	회전반경	허용하중
9550S A1 PC	9550R A1 PC	125 (5)	48 (2)	Polyurethane / Cast iron	Ball (#6203)	Ø12.7 (1/2)	188	113.5	250
9560S A1 PC	9560R A1 PC	152 (6)	48 (2)	Polyurethane / Cast iron	Ball (#6203)	Ø12.7 (1/2)	200	126	350
9580S A1 PC	9580R A1 PC	203 (8)	48 (2)	Polyurethane / Cast iron	Ball (#6203)	Ø12.7 (1/2)	252	171	450

총높이 변화량

구분	A(무부하시 총 높이)	B(부하시 총 높이)	변위량
5"	188	178.7	9.3
6"	200	190.3	9.7
8"	252	239.9	12.1

장착부의 형식

장착부 형식	장착부 형상	코드번호	장착부 규격
			밑판크기	볼트 취부 간격	조립볼트 규격
평판형		A1	158*114	13386 to 12562 (129*74) 140(홀거리)	M12 M8

선택사양

악세사리 코드	사양
TB	Top Lock Brake(On/Off Type)
GB	Beige Color Wheel Available

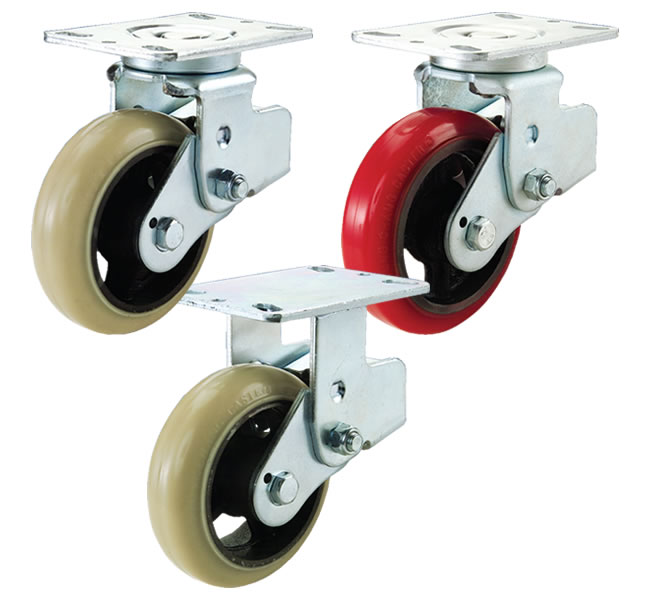

제품명 : 96시리즈

제품분류 : 산업용 바퀴 >> 충격흡수식 바퀴

특성 :
- 균일, 다단형의 5단계 완충장치 설계(특허)
- 하중에 따른 스프링 수량조절 용이
- 내구성이 강한 규격 베어링의 이중 RACE WAY
- 일체형 FRAME 사용으로 수려한 외관
- 일체형 LEG로 내구성 강화
- 쉐보레, 현대자동차, 기아자동차 등록제품

용도 :
- 내충격성이 요구되는 산업용 장비
- 완충이 필요한 각종 운반구(자동차, 전기)
- 소음에 민감한 장비 및 운반구 제작용

제품사양

단위 : mm(inch)

호칭번호		바퀴사양					Caster 규격
회전	고정	직경	두께	형식	베어링종류	사용볼트	총높이	회전반경	허용하중
9650S A* PC	9650R A* PC	127 (5)	43 (1-11/16) or 48 (2)	Polyurethane / Cast iron	Ball	Ø12.7 (1/2)	187.5	112	250
9660S A* PC	9660R A* PC	152 (6)		Polyurethane / Cast iron	Ball	Ø12.7 (1/2)	200	126	350
9680S A* PC	9680R A* PC	203 (8)		Polyurethane / Cast iron	Ball	Ø12.7 (1/2)	252	164	450

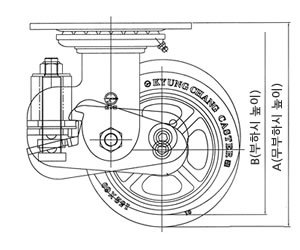

총높이 변화량

구분	스프링 수량	A(무부하시 총 높이)	B(부하시 총 높이)	변위량
9650S/R	2	187.5(7-3/8)	174 (6-27/32)	13.5
9660S/R	2	200(7-7/8)	186.5 (7-11/32)	13.5
9680S/R	3	252(10)	234.5(9-15/64)	17.5

장착부의 형식

장착부 형식	장착부 형상	코드번호	장착부 규격
장착부 형식	장착부 형상	코드번호	밑판크기	볼트 취부 간격	조립볼트 규격
평판형		A1	114*100	9266.7 to 7676 (84*71)	M10
평판형		A2	158*114	12562 to 13386 (129*74) 140(홀거리)	M10 M8

선택사양

악세사리 코드	사양
PC	Polyurethane Tread Caster & Iron Core Wheel;(Base Color : Red)
RC	Rubber Tread Caster & Iron Core Wheel(Base Color : Black)
BG	Beige Color Wheel Available
TR	Top Lock Brake(On/Off Type)

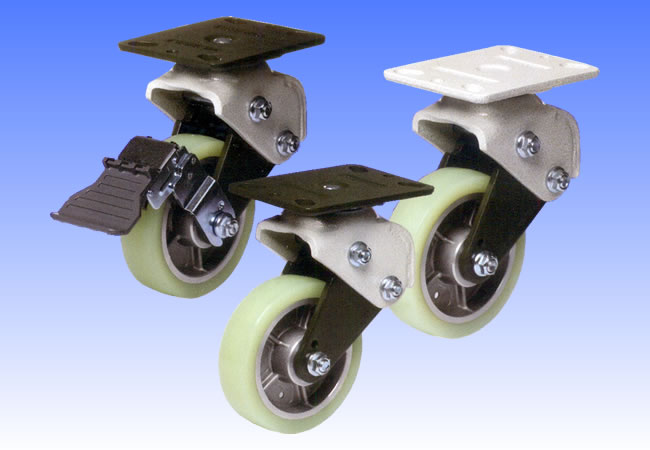

제품명 : GSST Series

제품분류 : 산업용 바퀴 >> 충격흡수식 바퀴

특징 :
- ROHS
- 자동차 부품 운반용 대차
- 크린룸용 대차
- 충격흡수가 필요한 장비 또는 대차
- 자동창고
- 차량견인이 필요한 장비 및 대차.

※ 추천하중 : 허용하중*3, ※ 사용온도 : -10~90°

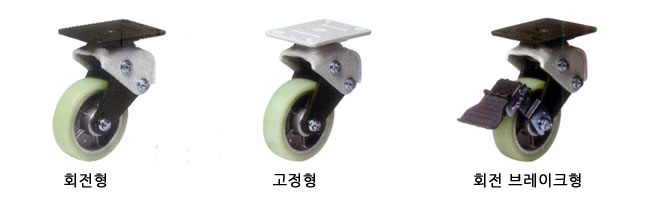

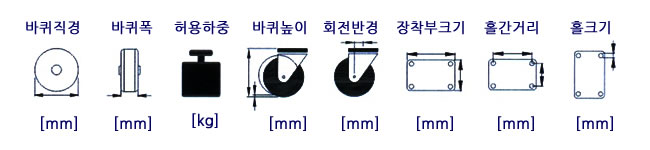

품명	구분	바퀴종류	쿠션	바퀴 직경	바퀴 폭	허용 하중	바퀴 높이	회전 반경	장착부 크기	홀간 거리	홀 크기
GSST-130-ASF	회전형	HUD	65° 75°	130	40	400	200-21	46~55	160*120	13585 12565	15
GSST-130-ASF	고정형
GSST-130-ASF	회전 브레이크형
GSST-150-ASF	회전형	HUD	65° 75°	150	40	400	232-30	46~61	160*120	13585 12565	15
GSST-150-ASF	고정형
GSST-150-ASF	회전 브레이크형
GSST-200-ASF	회전형	HUD	65° 75°	200	40	400	276-30	50~70	160*120	13585 12565	15
GSST-200-ASF	고정형
GSST-200-ASF	회전 브레이크형
GSST-200W-ASF	회전형	HUD	75°	200	48	500	279-30	50~68	160*135	140105 10580	14
GSST-200W-ARF	고정형
GSST-250-ASF	회전형	HUD	65° 75°	250	60	1350	362-30	78~92	175*140	148111 13299	14
GSST-250-ARF	고정형

재질

항목	내용
취부판	단조 스틸
몸체	프레스 스틸
다리	프레스 스틸
스프링	특수고무
바퀴	바퀴종류 참조
표면처리	분체도장&아연도금

바퀴종류


주형우레탄(Shore A95) 알루미늄 코어 2볼베어링

제품명 : PM Series

제품분류 : 산업용 바퀴 >> 중하중용

특징 :
- ROHS
- 학교등의 배식용 대차
- 호텔, 병원등의 중하중 대차
- 공정간/공장간 물류용 대차
- 각종 중하중용 운반구

※ 추천하중 : 허용하중*3, ※ 사용온도 : -10~90°

품명	구분	바퀴 직경	바퀴종류	바퀴 폭	허용 하중	바퀴 높이	회전 반경	장착부 크기	홀간 거리	홀 크기
PM-100-ASF	회전	100	MUD HUD SUD MCD NYD	40 48 40 48 48	250 300 200 350 350	136	50	115*102	9266 7676	11
PM-100-ARF	고정
PM-100-BSF	회전 브레이크형
PM-130-ASF	회전	130	MUD HUD SUD HUWD MCD	40 40 40 48 48	300 350 270 400 400	162	50	115*102	9266 7676	11
PM-130-ARF	고정
PM-130-BSF	회전 브레이크형
PM-150-ASF	회전	150	MUD MUPD HUD SUD HUWD MCD	40 40 40 40 48 48	350 350 400 330 450 450	190	50	115*102	9266 7676	11
PM-150-ARF	고정
PM-150-BSF	회전 브레이크형
PM-200-ASF	회전	200	MUD HUD MCD	40 40 40	400 450 500	239	65	115*102	9266 7676	11
PM-200-ARF	고정
PM-200-BSF	회전 브레이크형

바퀴종류


주형우레탄(Shore A95)	주형우레탄(Shore A95)	주형우레탄(Shore A95)

주형우레탄(Shore A95) 알루미늄 코어 2볼 베어링	MC 나일론(Shore D80) 2볼 베어링	나일론(Shore D70) 2볼 베어링

주형우레탄(Shore A95) 프레스 스틸 코어 2볼 베어링
