    ★산업용 ,건설용 현장 물류전용 대차 ,철구조물 제작시 사용하는 중하중 캐스터

    ★중중하중용 캐스터 ,고하중용 캐스터 많이사용함

    제품명 : 43시리즈

    제품분류 : 산업용 바퀴 >> 중하중용
    특성 :
    - 열처리된 이중 RACE WAY 구조
    - 강력한 용접제품
    - 현대자동차, 기아자동차, 쉐보레, 쌍용자동차 등록제품
    - 부식방지 아연도금 제품

    용도 :
    - 화물 컨테이너
    - 각종 중량물 운반구
    - 자동차 부품용 용기

    제품사양
    단위 : mm(inch)
    호칭번호 바퀴사양 장착부 규격
    회전 고정 직경 두께 형식 베어링종류 사용볼트 총높이 회전반경 허용하중
    4330S A* INF 4330R A* INF 76
    (3)    		 38
    (1-1/2)    		 Infiniti Rubber Roller/Plain Ø12.7
    (1/2)    		 105 56 100
    4330S A* PC 4330R A* PC Polyurethane / Cast iron Roller 150

    4340S A* RC 4340R A* RC 102
    (4)    		 38
    (1-1/2)    		 Rubber / Cast iron Roller/Plain Ø12.7
    (1/2)    		 136 76 115
    4340S A* PC 4340R A* PC Polyurethane / Cast iron Roller 220

    4350S A* RC 4350R A* RC 127
    (5)    		 38
    (1-1/2)    		 Rubber / Cast iron Roller/Plain Ø12.7
    (1/2)    		 160 93 135
    4350S A* PC 4350R A* PC Polyurethane / Cast iron Roller 250

    4360S A* PC 4360R A* PC 152
    (6)    		 38
    (1-1/2)    		 Polyurethane / Cast iron Roller Ø12.7
    (1/2)    		 190.5 110 300

    장착부의 형식
    장착부 형식 장착부 형상 코드번호 장착부 규격
      밑판크기 볼트 취부 간격 조립볼트 규격
    평판형 A1
    (기본사양)    		 158*114 125*62 to 133*86
    (129*74)    		 M12

    선택사양
    악세사리 코드 사양
    TB Top Lock Brake(On/Off Type)
    BG Beige Color Wheel Available
    DW Double Weld
    ZA Zerk Axle

    제품명 : PM Series

    제품분류 : 산업용 바퀴 >> 중하중용
    특징 :
    - ROHS
    - 학교등의 배식용 대차
    - 호텔, 병원등의 중하중 대차
    - 공정간/공장간 물류용 대차
    - 각종 중하중용 운반구

    ※ 추천하중 : 허용하중*3, ※ 사용온도 : -10~90°
    품명 구분 바퀴
    직경    		 바퀴종류 바퀴
    폭    		 허용
    하중    		 바퀴
    높이    		 회전
    반경    		 장착부
    크기    		 홀간
    거리    		 홀
    크기
    PM-100-ASF 회전 100 MUD
    HUD
    SUD
    MCD
    NYD    		 40
    48
    40
    48
    48    		 250
    300
    200
    350
    350    		 136 50 115*102 92*66
    76*76    		 11
    PM-100-ARF 고정
    PM-100-BSF 회전
    브레이크형
    PM-130-ASF 회전 130 MUD
    HUD
    SUD
    HUWD
    MCD    		 40
    40
    40
    48
    48    		 300
    350
    270
    400
    400    		 162 50 115*102 92*66
    76*76    		 11
    PM-130-ARF 고정
    PM-130-BSF 회전
    브레이크형
    PM-150-ASF 회전 150 MUD
    MUPD
    HUD
    SUD
    HUWD
    MCD    		 40
    40
    40
    40
    48
    48    		 350
    350
    400
    330
    450
    450    		 190 50 115*102 92*66
    76*76    		 11
    PM-150-ARF 고정
    PM-150-BSF 회전
    브레이크형
    PM-200-ASF 회전 200 MUD
    HUD
    MCD    		 40
    40
    40    		 400
    450
    500    		 239 65 115*102 92*66
    76*76    		 11
    PM-200-ARF 고정
    PM-200-BSF 회전
    브레이크형

    바퀴종류
    주형우레탄(Shore A95) 주형우레탄(Shore A95) 주형우레탄(Shore A95)
    주형우레탄(Shore A95)
    알루미늄 코어
    2볼 베어링    		 MC 나일론(Shore D80)
    2볼 베어링    		 나일론(Shore D70)
    2볼 베어링

    주형우레탄(Shore A95)
    프레스 스틸 코어
    2볼 베어링

    재질
    항목 내용
    취부판 프레스 스틸
    몸체 프레스 스틸
    바퀴 바퀴종류 참조
    표면처리 아연도금

    선택사항
    FZN : 아연도금 몸체 가능.
    WEU : 대전방지 바퀴 가능(검정색), 몸체 아연도금

    제품명 : 40시리즈

    제품분류 : 산업용 바퀴 >> 중하중용
    특성 :
    - 열처리된 이중 RACE WAY 구조
    - 회전부에 그리스 주입구 장착
    - 강력한 용접제품
    - 현대자동차, 기아자동차, 르노삼성, 쉐보레, 쌍용자동차 등록제품
    - STAINLESS YOKE 가능
    - 건축용 아시바 캐스터 생산(파이프 규격 : Ø34*120mm)
    - 특허등록 BRAKE
    - 액상 방식으로 사출방식의 최대 단점인 접착문제 해결(PC제품)
    - 고정형 타입에 브레이크 장착가능(주문사양)
    - 전착 도장 가능

    용도 :
    - 방직 공장용 운반구
    - 각종 중량물 운반구
    - 자동차 공업에 필수

    제품사양
    단위 : mm(inch)
    호칭번호 바퀴사양 장착부 규격
    회전 고정 직경 두께 형식 베어링종류 사용볼트 총높이 회전반경 허용하중
    4040S A* PU(STS) 4040R A* PU(STS) 102
    (4)    		 48
    (2)    		 Polyurethane/Plastic Roller(STS_ Ø12.7
    (1/2)    		 143 81 230
    4040S A* PH(내열성) 4040R A* PH(내열성) Phenole(내열성) Roller 320
    4040S A* RC 4040R A* RC Rubber/Cast iron Roller 160
    4040S A* PC 4040R A* PC Polyurethane/Cast iron Roller 320
    4040S A* PU 4040R A* PU Polyurethane/Plastic   320

    4050S A* PU(STS) 4050R A* PU(STS) 127
    (5)    		 48
    (2)    		 Polyurethane/Plastic Roller(STS_ Ø12.7
    (1/2)    		 165 98 360
    4050S A* PH(내열성) 4050R A* PH(내열성) Phenole(내열성) Roller 340
    4050S A* RC 4050R A* RC Rubber/Cast iron Roller 170
    4050S A* PC 4050R A* PC Polyurethane/Cast iron Roller 360
    4050S A* PU 4050R A* PU Polyurethane/Plastic Roller/Plain 360

    4060S A* PU(STS) 4060R A* PU(STS) 152
    (6)    		 48
    (2)    		 Polyurethane/Plastic Roller(STS_ Ø12.7
    (1/2)    		 190 115 360
    4060S A* PH(내열성) 4060R A* PH(내열성) Phenole(내열성) Roller 380
    4060S A* RC 4060R A* RC Rubber/Cast iron Roller 190
    4060S A* PC 4060R A* PC Polyurethane/Cast iron Roller/Ball 360
    4060S A* PU 4060R A* PU Polyurethane/Plastic Roller/Plain 360
    4060S A* INF 4060R A* INF Infiniti Rubber Roller/Plain 260
    4060S A* TPU 4060R A* TPU Thermoplastic polyurethane/Plastic Ball(#6202) 300

    4080S A* PU(STS) 4080R A* PU(STS) 203
    (8)    		 48
    (2)    		 Polyurethane/Plastic Roller(STS_ Ø12.7
    (1/2)    		 241 152 400
    4080S A* PH(내열성) 4080R A* PH(내열성) Phenole(내열성) Roller 460
    4080S A* RC 4080R A* RC Rubber/Cast iron Roller 230
    4080S A* PC 4080R A* PC Polyurethane/Cast iron Roller/Ball 400
    4080S A* PU 4080R A* PU Polyurethane/Plastic Roller/Plain 400

    장착부의 형식
    장착부 형식 장착부 형상 코드번호 장착부 규격
      밑판크기 볼트 취부 간격 조립볼트 규격
    평판형 A1
    (4",5",6"기본사양)    		 114*100 66*92 to 76*76
    (71*84)    		 M10
    A2
    (8"기본사양)    		 158*114 62*125 to 86*133
    (74*129)    		 M12
    A3 140*127 114*105 M12
    A4 127*100 89*65 to 102*76
    (95.5*70.5)    		 M10
    A5 114*100 65*77 to 79*91
    (72*84)    		 M10
    A6 114*100 75*75 to 80*80
    (95.5*70.5)    		 M10
    A7(6홀) 130*100 92*66 to 76*76
    (111)    		 M10, M8

    선택사양
    악세사리 코드 사양
    TB Top Lock Brake
    TG Thread Guard
    DW Double Weld
    SWL 4Position Swivel Lock
    ZA Zerk Axle
    BB Ball Bearing

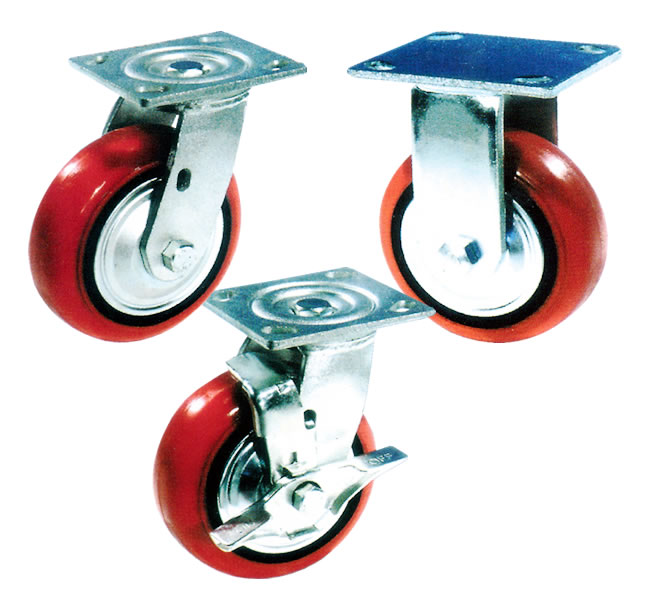

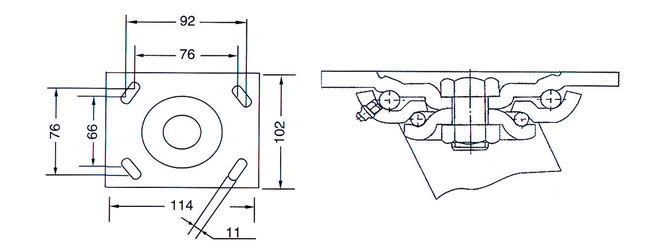

    제품명 : 40시리즈(보급형)

    제품분류 : 산업용 바퀴 >> 중하중용
    특성 :
    - 회전부에 그리스 주입구 장착
    - 강력한 용접제품

    용도 :
    - 방직 공장용 운반구
    - 각종 중량물 운반구
    - 자동차 공업에 필수

    제품사양
    단위 : mm(inch)
    호칭번호 바퀴사양 장착부 규격
    회전 고정 직경 두께 형식 베어링종류 사용볼트 총높이 회전반경 허용하중
    4040S ** PC 4040R ** PC 101.6
    (4)    		 48
    (2)    		 PC Roller
    #6203    		 Ø12.7
    (1/2)    		 142 90.5 320
    4050S ** PC 4050R ** PC 125
    (5)    		 48
    (2)    		 PC Roller
    #6203    		 Ø12.7
    (1/2)    		 164 108 340
    4060S ** PC 4060R ** PC 152.4
    (6)    		 48
    (2)    		 PC Roller
    #6203    		 Ø12.7
    (1/2)    		 186 114.3 375
    4080S ** PC 4080R ** PC 203.2
    (8)    		 48
    (2)    		 PC Roller
    #6203    		 Ø12.7
    (1/2)    		 241 165.1 380

    제품명 : 플레이트(광폭) HC-HPVR

    제품분류 : 바퀴 >> V앵글

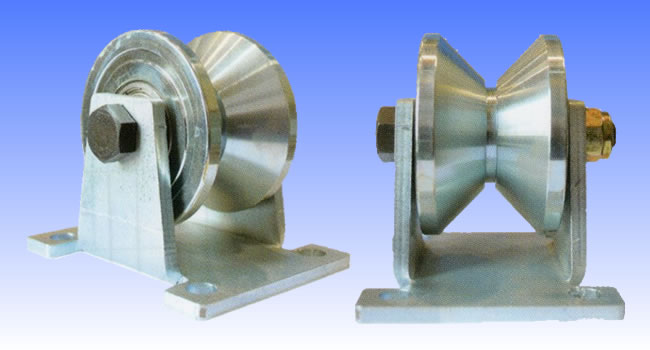

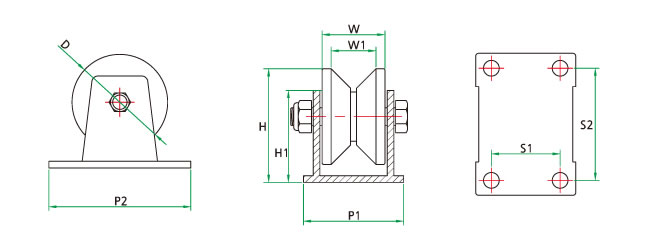

    광폭V앵글 플레이트고정 HC-HPVR

    특징 :
    - 폭 넓고 베어링 하중이 높음
    - 아연도금
    - 풀림방지용 낫프사용
    - 낮은곳에 고하중으로 적합

    ■사양
    품번 상품명 바퀴외경
    (D)    		 바퀴폭
    (W)    		 홈폭
    (W1)    		 전체높이
    (H)    		 밑판넓이
    (P1-P2)    		 볼트간거리
    (S1-S2)    		 삽입베어링
    (B)    		 허용하중
    (kg)
    HC-42005 HC-HPVR2" 49 35 26 60 47-80 31-65 6200 150
    HC-42006 HC-HPVR2-1/2" 64 42 30 76 68-95 46-75 6201 160
    HC-42007 HC-HPVR3" 74 49 37 90 85-106 62-82 6301 200
    HC-42008 HC-HPVR 4" 98 44 31 114 100-114 73.5-83.5 6301 250


    ■사양(광폭V앵글 바퀴만)
    품번 상품명 바퀴외경
    (D)    		 바퀴폭
    (W)    		 홈폭
    (W1)    		 삽입베어링
    (B)    		 허용하중
    (kg)
    HC-82055 HC-V 2" 49 35 26 6200(유) 150
    HC-82056 HC-V 2-1/2" 64 42 30 6201(유) 160
    HC-82057 HC-V3" 74 49 37 6301(유) 200
    HC-82058 HC-V 4" 98 44 31 6301(별도) 250

    제품명 : 용접형 HC-VR

    제품분류 : 바퀴 >> V앵글

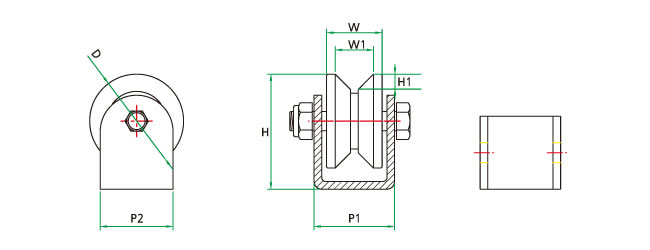

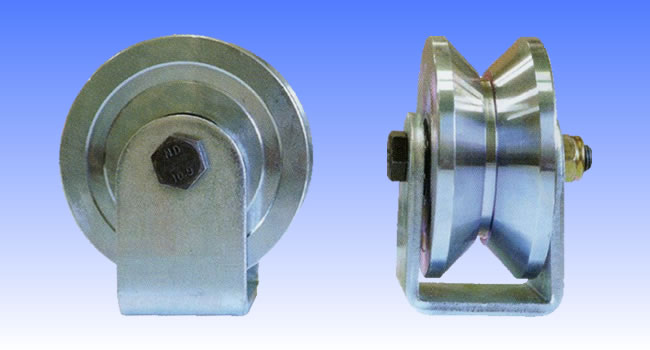

    V앵글고정(용접형) HC-VR

    특징 :
    - 직선라인 설비용 V앵글용 운반대차용 용접형
    - 견고함
    - 국산베어링 사용하면 하중을 더욱더 높일수 있음

    ■사양(V앵글 고정-용접형)
    품번 상품명 바퀴외경
    (D)    		 바퀴폭
    (W)    		 홈폭
    (W1)    		 전체높이
    (H)    		 홈깊이
    (H1)    		 밑판넓이
    (P1-P2)    		 삽입베어링
    (B)    		 허용하중
    (kg)
    HC-41010 HC-VR 2" 49 29 20 60 10 42-38 6000 100
    HC-41011 HC-VR 2-1/2" 64 34 21 77 10.5 46-50 6000 120
    HC-41012 HC-VR 3" 74 39 27 89 13.5 57-50 6201 150
    HC-41013 HC-VR 4" 98 44.5 31 109-6T 15.5 65-50 6301 300
    HC-41098 HC-VR 4"-4 98 44.5 31 118-9T 15.5 67-65 6204 800

    ■ 적용 규격표(앵글 규격표)
    H*B t r1 r2
    25*25 3 4 2
    30*30 3 4 2
    40*40 3 4.5 2
    4 4.5 3
    5 4.5 3
    45*45 4 6.5 3
    50*50 4 6.5 3
    6 6.5 4.5
    60*60 4 6.5 3
    5 6.5 3
    6 6.5 4.5
    65*65 6 8.5 4
    8 8.5 6
    70*70 6 8.5 4
    75*75 6 8.5 4
    9 8.5 6
    12 8.5 6

    제품명 : 94시리즈

    제품분류 : 산업용 바퀴 >> 충격흡수식 바퀴
    특성 :
    - 실용신압 등록, 의장등록
    - 사용용도에 따른 스프링 교환방식(선택사양)
    - 열처리된 이중 RACEWAY 구조
    - 구리스 주입구(Nipple)부착
    - 일체형 YOKE로 내구성 강화
    - 독특한 WHEEL BRAKE(선택사양)
    - 현대자동차, 기아자동차, 르노삼성, 쉐보레, 쌍용자동차 등록 제품
    - 국내최초 완충형 제품

    용도 :
    - 완충을 요하는 운반구
    - 자동차 부품 운반구

    제품사양
    단위 : mm(inch)
    호칭번호 바퀴사양 Caster 규격
    회전 고정 직경 두께 형식 베어링종류 총높이 회전반경 허용하중
    9450S A1 PC 9450R A1 PC 125
    (50)    		 48
    (2)    		 Polyurethane / Cast iron Ball
    (#6203)    		 187.5 114 250
    9460S A1 PC 9460R A1 PC 152
    (6)    		 48
    (2)    		 Polyurethane / Cast iron Ball
    (#6203)    		 200 126 350
    9460S A1 PC(W) 9460R A1 PC(W) 152
    (6)    		 60
    (2-1/2)    		 Polyurethane / Cast iron Ball
    (#6204)    		 200 126 450
    9480S A1 PC 9480R A1 PC 203
    (8)    		 48
    (2)    		 Polyurethane / Cast iron Ball
    (#6203)    		 252 177 450
    9480S A1 PC(W) 9480R A1 PC(W) 203
    (8)    		 60
    (2-1/2)    		 Polyurethane / Cast iron Ball
    (#6204)    		 252 177 550

    스프링 사양별 완충하중
    번호 종류 규격(내경*내경*길이) 기호 색상 추가기능하중 비고
    1     TF 황색 0kg 기본사양
    2 경하중용 Ø40*Ø20*50L TL 청색 70kg 주문사양
    3 中하중용 Ø40*Ø20*50L TM 적색 130kg 주문사양
    4 重하중용 Ø40*Ø20*50L TH 녹색 260kg 주문사양
    ※ 스프링은 금형스프링이며 100만회 시험시 허용하중임.
    ※ 황색 기본사양에서 스프링 사양 선정 후 추가기능 하중만큼+해서 사용함(1개/90kg)

    총높이 변화량
    구분 A(무부하시 총 높이) B(부하시 총 높이) 변위량
    4 174.8 162.9 11.9
    5 187.5 175.6 11.9
    6 200 188 12
    7 252 234.2 17.8

    장착부의 형식
    장착부 형식 장착부 형상 코드번호 장착부 규격
    밑판크기 볼트 취부 간격 조립볼트 규격
    평판형 A1 158*114 133*86 to 125*62
    (129*74)

    136(홀거리)    		 M12

    M8

    선택사양
    악세사리 코드 사양
    TB Top Lock Brake(On/Off Type)
    GB Beige Color Wheel Available

    제품명 : GSST Series

    제품분류 : 산업용 바퀴 >> 충격흡수식 바퀴
    특징 :
    - ROHS
    - 자동차 부품 운반용 대차
    - 크린룸용 대차
    - 충격흡수가 필요한 장비 또는 대차
    - 자동창고
    - 차량견인이 필요한 장비 및 대차.

    ※ 추천하중 : 허용하중*3, ※ 사용온도 : -10~90°
    품명 구분 바퀴종류 쿠션 바퀴
    직경    		 바퀴
    폭    		 허용
    하중    		 바퀴
    높이    		 회전
    반경    		 장착부
    크기    		 홀간
    거리    		 홀
    크기
    GSST-130-ASF 회전형 HUD 65°
    75°    		 130 40 400 200-21 46~55 160*120 135*85
    125*65    		 15
    GSST-130-ASF 고정형
    GSST-130-ASF 회전
    브레이크형
    GSST-150-ASF 회전형 HUD 65°
    75°    		 150 40 400 232-30 46~61 160*120 135*85
    125*65    		 15
    GSST-150-ASF 고정형
    GSST-150-ASF 회전
    브레이크형
    GSST-200-ASF 회전형 HUD 65°
    75°    		 200 40 400 276-30 50~70 160*120 135*85
    125*65    		 15
    GSST-200-ASF 고정형
    GSST-200-ASF 회전
    브레이크형
    GSST-200W-ASF 회전형 HUD 75° 200 48 500 279-30 50~68 160*135 140*105
    105*80    		 14
    GSST-200W-ARF 고정형
    GSST-250-ASF 회전형 HUD 65°
    75°    		 250 60 1350 362-30 78~92 175*140 148*111
    132*99    		 14
    GSST-250-ARF 고정형

    재질
    항목 내용
    취부판 단조 스틸
    몸체 프레스 스틸
    다리 프레스 스틸
    스프링 특수고무
    바퀴 바퀴종류 참조
    표면처리 분체도장&아연도금

    바퀴종류

    주형우레탄(Shore A95)
    알루미늄 코어
    2볼베어링

       이 기획/모음전의 제품을 가지고 제작한 구조물 사진들입니다.
