• 고정(스텐염전) HC-SUSMCR/HC-SUSMR[25A,32A]
  • 고정(스텐염전) HC-SUSMCR20,40A
  • SPM Series

    • 염전


    ★염전에서 소금 이동시 FRP 나무 일륜차 많이사용하고 또한 스텐레스 바퀴

    ★염전바퀴 HC-MCS/HC-MC 스텐레스 U형바퀴 많이 사용함

    ★바닥 원형 파이프 ,앵글,잔넬 설치 해서 사용 많이 함

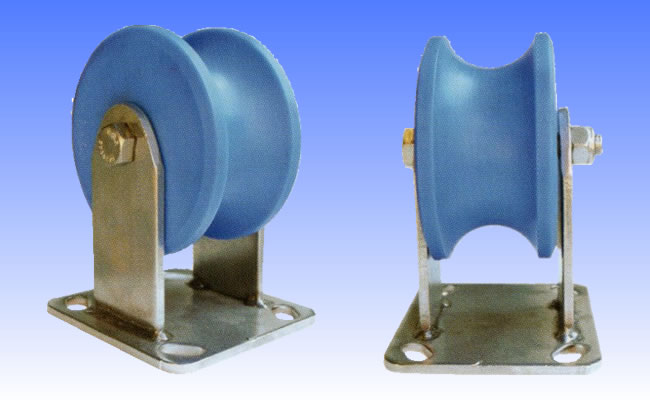

    제품명 : 고정(스텐염전) HC-SUSMCR/HC-SUSMR[25A,32A]

    제품분류 : 바퀴 >> U파이프
    스텐 염전바퀴고정 HC-SUSMCR/HC-SUSMR[25A,32A]

    특징 : 파이프 가능, 와이어 가능, 로프 가능

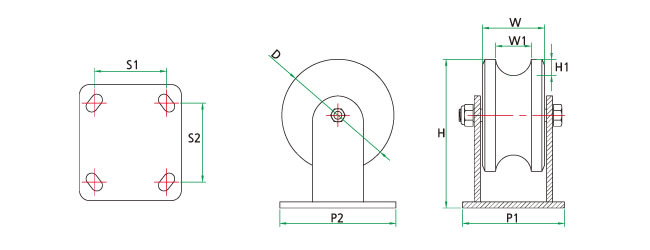

    ■사양(염전바퀴 고정 SUS스텐브라켓)-높음용
    품번 상품명 바퀴외경
    (D)    		 바퀴폭
    (W)    		 홈폭
    (W1)    		 홈깊이
    (H1)    		 전체높이
    (H)    		 밑판넓이
    (P1-P2)    		 볼트간거리
    (S1-S2)    		 삽입베어링
    (Z)    		 허용하중
    (kg)
    HC-42297 HC-SUSMR 6" 110 61 35(15A용) 20 175 100-114 71-84 S6201 380
    HC-42298 HC-SUSMR 6" 92 61 43(32A용) 25 165 100-114 71-84 S6201 380
    HC-42299 HC-SUSMR 6" 110 61 43(32A용) 25 175 100-114 71-84 S6201 380
    HC-42300 HC-SUSMR 6" 92 61 35(25A용) 20 165 100-114 71-84 S6201 380

    ■사양(염전바퀴 회전(스텐브라켓)-낮음용
    품번 상품명 바퀴외경
    (D)    		 바퀴폭
    (W)    		 홈폭
    (W1)    		 홈깊이
    (H1)    		 전체높이
    (H)    		 밑판넓이
    (P1-P2)    		 볼트간거리
    (S1-S2)    		 삽입베어링
    (Z)    		 허용하중
    (kg)
    HC-42293 HC-SUSMCR 110-34 110 61 35(15A용) 20 146 100-114 71-84 S6201 350
    HC-42294 HC-SUSMCR 92-34 92 61 35(25A용) 20 136 100-114 71-84 S6201 350
    HC-42295 HC-SUSMCR 110-34 110 61 43(32A용) 25 146 100-114 71-84 S6201 350
    HC-42296 HC-SUSMCR 92-43 92 61 43(32A용) 25 136 100-114 71-84 S6201 350

    ■사양(염전바퀴 MC로라만)
    품번 상품명 홈폭
    (W1)    		 홈깊이
    (H1)    		 삽입베어링
    (Z)    		 허용하중
    (kg)
    HC-82042 HC-MC 110-35U 61 20 S6201(별도) 350
    HC-82043 HC-MC 92-35U 61 20 S6201(별도) 350
    HC-82044 HC-MC 110-43U 61 25 S6201(별도) 350
    HC-82045 HC-MC 92-43U 61 25 S6201(별도) 350

    ■ 파이프 규격표
    규격 A*B 외경KS(JIS)
    8*1/4 13.8
    10*3/8 17.3
    15*1/2 21.7
    20*3/4 27.2
    25*1 34
    32*1-1/4 42.7
    40*1-1/4 48.6
    50*2 60.5
    65*2-1/2 76.3
    80*3 89.1
    90*3-1/2 101.6
    100*4 114.3

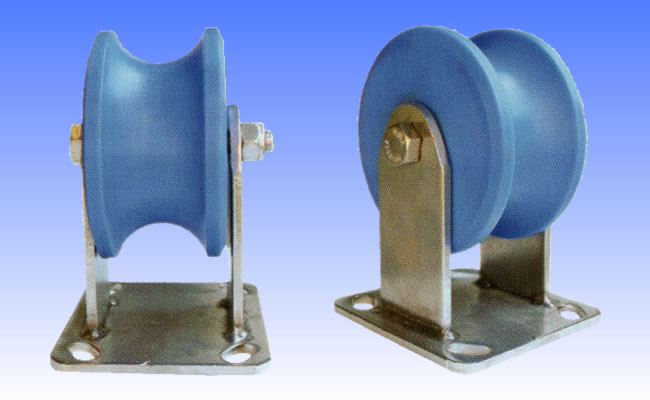

    제품명 : 고정(스텐염전) HC-SUSMCR20,40A

    제품분류 : 바퀴 >> U파이프
    스텐 염전바퀴 고정 HC-SUSMCR/HC-MR[20A,40A]

    특징 : 파이프 가능, 와이어 가능, 로프 가능

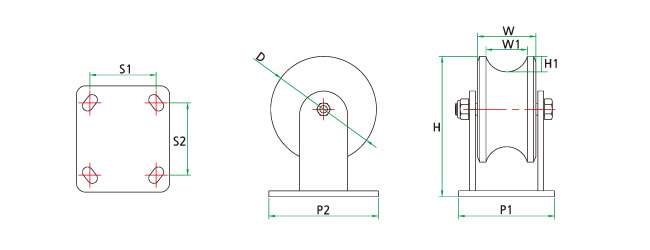

    ■사양(염전바퀴 고정 SUS스텐브라켓)-높음용
    품번 상품명 바퀴외경
    (D)    		 바퀴폭
    (W)    		 홈폭
    (W1)    		 홈깊이
    (H1)    		 전체높이
    (H)    		 밑판넓이
    (P1-P2)    		 볼트간거리
    (S1-S2)    		 삽입베어링
    (Z)    		 허용하중
    (kg)
    HC-42305 HC-SUSMR 6"-27.2 110 58 27.2(20A용) 20 165 100-114 71-84 S6201 380
    HC-42306 HC-SUSMR 6"-27.2 92 58 27.2(20A용) 25 175 100-114 71-84 S6201 380
    HC-42307 HC-SUSMR 6"-48.6 110 61 48.6(40A용) 25 175 100-114 71-84 S6201 380
    HC-42308 HC-SUSMR 6"-48.6 92 61 48.4(40A용) 20 165 100-114 71-84 S6201 380

    ■사양(염전바퀴 회전(스텐브라켓)-낮음용
    품번 상품명 바퀴외경
    (D)    		 바퀴폭
    (W)    		 홈폭
    (W1)    		 홈깊이
    (H1)    		 전체높이
    (H)    		 밑판넓이
    (P1-P2)    		 볼트간거리
    (S1-S2)    		 삽입베어링
    (Z)    		 허용하중
    (kg)
    HC-42301 HC-SUSMCR 110-27.2 110 58 27.2(20A용) 20 146 100-114 71-84 S6201 350
    HC-42302 HC-SUSMCR 92-27.2 92 58 27.2(20A용) 20 136 100-114 71-84 S6201 350
    HC-42303 HC-SUSMCR 110-48.6 110 61 48.6(40A용) 25 146 100-114 71-84 S6201 350
    HC-42304 HC-SUSMCR 92-48.6 92 61 48.4(40A용) 25 136 100-114 71-84 S6201 350

    ■사양(염전바퀴 MC로라만)
    품번 상품명 홈폭
    (W1)    		 홈깊이
    (H1)    		 삽입베어링
    (Z)    		 허용하중
    (kg)
    HC-42269 HC-MC 110-27.2U 60 20 S6201(별도) 350
    HC-42270 HC-MC 92-27.2U 60 20 S6201(별도) 350
    HC-42271 HC-MC 110-48.6U 61 25 S6201(별도) 350
    HC-42272 HC-MC 92-48.6U 61 25 S6201(별도) 350

    ■ 파이프 규격표
    규격 A*B 외경KS(JIS)
    8*1/4 13.8
    10*3/8 17.3
    15*1/2 21.7
    20*3/4 27.2
    25*1 34
    32*1-1/4 42.7
    40*1-1/4 48.6
    50*2 60.5
    65*2-1/2 76.3
    80*3 89.1
    90*3-1/2 101.6
    100*4 114.3

    제품명 : SPM Series

    제품분류 : 산업용 바퀴 >> 스텐레스바퀴
    특징 :
    - ROHS
    - 주방, 식당, 호텔용 대차
    - 학교 급식 대차
    - 염분 및 수분이 많은 부식환경의 대차 및 장비

    ※ 추천하중 : 허용하중*3, ※ 사용온도 : -10~90°
    품명 구분 바퀴
    직경    		 바퀴종류 바퀴
    폭    		 허용
    하중    		 바퀴
    높이    		 회전
    반경    		 장착부
    크기    		 홀간
    거리    		 홀
    크기
    SPM-130-ASF 회전 130 HRD
    MCD    		 48 180
    400    		 162 50 115*102 92*66
    76*76    		 11
    SPM-130-ARF 고정
    SPM-130-BSF 회전
    브레이크형
    SPM-150-ASF 회전 150 HRD
    MCD    		 48 210
    400    		 190 50 115*102 92*66
    76*76    		 11
    SPM-150-ARF 고정
    SPM-150-BSF 회전
    브레이크형

    바퀴종류

    고무(Shore A85)
    PP 코어
    2볼 베어링    		 MC아일론(Shore D80)
    2볼 베어링

    재질
    항목 내용
    취부판 스테인레스 스틸
    몸체 스테인레스 스틸
    바퀴 바퀴종류 참조
    표면처리 전해연마

       이 기획/모음전의 제품을 가지고 제작한 구조물 사진들입니다.
