(주)고려바퀴종합상사

도비-중량물 운반

★산업용 고하중용 기계를 이동할때 사용하는 캐스터 높이가 낮고 하중은 많이받음

★ JS 시리즈,도비용 캐스터.

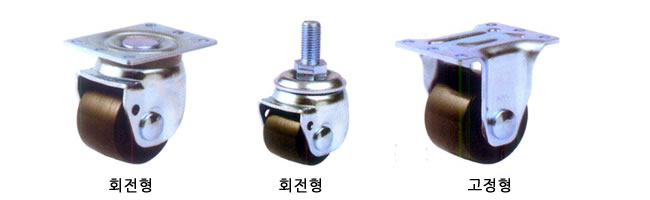

제품명 : JS Series

제품분류 : 산업용 바퀴 >> 중하중용

특징 :
- ROHS
- 고하중 장비
- 각종 고하중용 운반구

※ 추천하중 : 허용하중*3, ※ 사용온도 : -10~90°

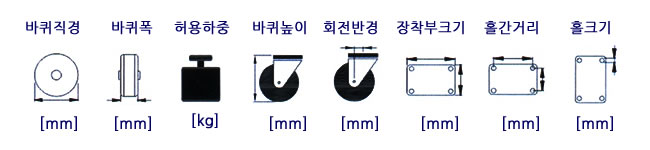

품명	구분	바퀴 직경	바퀴 폭	바퀴종류	허용 하중	바퀴 높이	회전 반경	장착부 크기	홀간 거리	홀 크기
JS-60-ASF	회전형	60	48	NYD MCD HUD	500 600 400	87	14	105*80	86*61	9
JS-60-ARF	고정형
JS-70-ASF	회전형	70	48	NYD MCD HUD	600 700 500	97	14	105*80	86*61	9
JS-70-ARF	고정형

※ 추천하중 : 허용하중*3, ※ 사용온도 : -10~90°

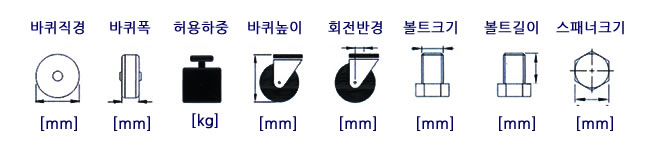

품명	구분	바퀴 직경	바퀴 폭	바퀴종류	허용 하중	바퀴 높이	회전 반경	볼트크기	볼트길이	스패너크기
JS-60-ASS	회전형	60	48	NYD MCD HUD	500 500 400	98	14	M20*2.5	40	30
JS-70-ASS	회전형	70	48	NYD MCD HUD	500 500 500	108	14	M20*2.5	40	30

바퀴종류


나일론(Shore D70) 2볼 베어링	주형 우레탄(Shore D70) 알루미늄 코어 2볼 베어링	MC 나일론(Shore D80) 2볼 베어링

재질

항목	내용
취부판	프레스 스틸
몸체	프레스 스틸
바퀴	바퀴종류 참조
표면처리	아연도금

제품명 : 도비바퀴(중원)

제품분류 : 산업용 바퀴 >> 특수바퀴

특징 :
-JW 85-95 폴리우레탄 파레트 바퀴 사용.
-운반용 핸들링 손잡이 장착 가능(별도판매).
-고정&회전(위에 원형판 부착).
-2, 4, 6, 9, 12, 16개 장착 가능.

용도 :
-중장비 및 고하중 기계이동시 사용.

파레트바퀴(大)사용	바퀴수	상판규격	총높이	철판(t)	하중(Ton)	구분
Ø85*95	2개 사용	150*230	128	16	4	회전/고정
Ø85*95	4개 사용	250*250	135	20	8	회전/고정
Ø85*95	6개 사용	250*320	135	20	12	회전/고정
Ø85*95	9개 사용	365*365	135	20	16	회전/고정
Ø85*95	12개 사용	365*480	137	24	24	회전/고정
Ø85*95	16개 사용	420*480	143	25	32	회전/고정

제품명 : 철 도비대차(4구,6구 고정,회전)

제품분류 : 바퀴 >> 도비대차-와이어

철 도비대차(4구,6구 고정,회전)

로라사이즈 : 85￠*95L

■ 사양

품번	상품명	상판규격(mm)	높이(mm)	삽입베어링	허용하중
HC-72070	철도비대차(로라포함)4구고정	214*240	105	6204*4(2개씩)	10톤
HC-72071	철도비대차(로라포함)4구회전	214*240	105	6204*4(2개씩)	10톤
HC-72072	철도비대차(로라포함)6구고정	240*312	105	6204*4(2개씩)	13톤
HC-72073	철도비대차(로라포함)6구회전	240*312	105	6204*4(2개씩)	13톤
HC-72074	철도비대차(로라포함)9구고정	312*348	105	6204*4(2개씩)	20톤
HC-72075	철도비대차(로라포함)9구회전	312*348	105	6204*4(2개씩)	20톤
HC-72076	철도비대차 도비손잡이 4,6구용
HC-72077	철도비대차 도비손잡이 9구용

제품명 : 도비대차 보조지렛대 HC-73070

제품분류 : 산업용 바퀴 >> 특수바퀴

삽입베어링 : 6306*4
총길이 : 1500mm
주문번호 : HC-73070

제품명 : 이륜와이어 90도( HC-YYR)

제품분류 : 산업용 바퀴 >> 도비대차-와이어

이륜와이어 90도 코너(플레이트고정) HC-YYR

■ 경량 올스텐회전

주문번호	상품명	바퀴외경(D)		바퀴폭(W)		홈폭 (W1)	전체높이 (H)	L1	홈깊이 (H2)	밑판넓이 (P1-P2)	삽입베어링 (Z)	허용하중 (KG)
주문번호	상품명	大	小	大	小	홈폭 (W1)	전체높이 (H)	L1	홈깊이 (H2)	밑판넓이 (P1-P2)	삽입베어링 (Z)	허용하중 (KG)
HC-71093	HC-YYR6	64	22	34	34	8	185.3	84.5	10	96.8	6200	300
HC-71094	HC-YYR8	74	22	39	34	10	199.3	90.5	12	99.3	6301	400
HC-71095	HC-YYR10	74	22	39	34	12	199.3	95.5	14	99.3	6301	400
HC-71096	HC-YYR12	98	22	44	34	14	235.8	95.5	16	116.8	6204	700
HC-71097	HC-YYR14	98	22	44	34	16	235.8	95.5	18	116.8	6304	800
HC-71098	HC-YYR18	98	22	44	34	20	235.8	95.5	22	116.8	6304	800
HC-71099	HC-YYRR10	98	22	44	34	12	235.8	95.5	14	116.8	6204	700

제품명 : 철 도비대차(4구,6구 고정,회전)

제품분류 : 바퀴 >> 도비대차-와이어

철 도비대차(4구,6구 고정,회전)

로라사이즈 : 85￠*95L

■ 사양

품번	상품명	상판규격(mm)	높이(mm)	삽입베어링	허용하중
HC-72070	철도비대차(로라포함)4구고정	214*240	105	6204*4(2개씩)	10톤
HC-72071	철도비대차(로라포함)4구회전	214*240	105	6204*4(2개씩)	10톤
HC-72072	철도비대차(로라포함)6구고정	240*312	105	6204*4(2개씩)	13톤
HC-72073	철도비대차(로라포함)6구회전	240*312	105	6204*4(2개씩)	13톤
HC-72074	철도비대차(로라포함)9구고정	312*348	105	6204*4(2개씩)	20톤
HC-72075	철도비대차(로라포함)9구회전	312*348	105	6204*4(2개씩)	20톤
HC-72076	철도비대차 도비손잡이 4,6구용
HC-72077	철도비대차 도비손잡이 9구용

이 기획/모음전의 제품을 가지고 제작한 구조물 사진들입니다.
