(주)고려바퀴종합상사

반도체 장비 업체

★크린룸 사용 무소음 , 분진이 발생하지 않음 /공정간 이동 대차 /크린룸대차

★충격흡수가 필요한 장비 또는 대차 /무인용 반송차의 보조 캐스터 / A G V 동.지.후

직진시.경로 를 이탈할 위헙이있는 대차

★고하중 장비 /고하중 대차

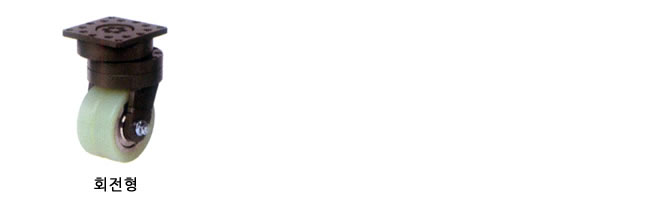

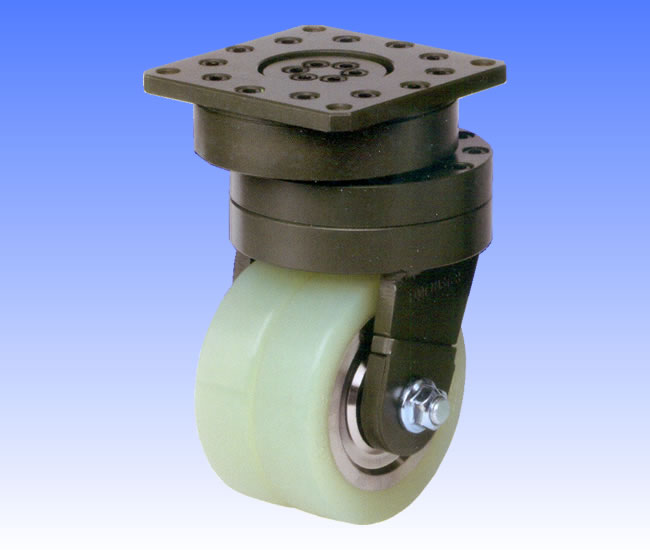

제품명 : GSAD Series

제품분류 : 산업용 바퀴 >> 고하중용

특징 :
- ROHS
- 작은 회전반경이 필요한 장비
- 무인반송차의 보조 캐스터
- AGV등 직,후진시 경로를 이탈할 위험이 있는 장비.

※ 추천하중 : 허용하중*3, ※ 사용온도 : -10~90°

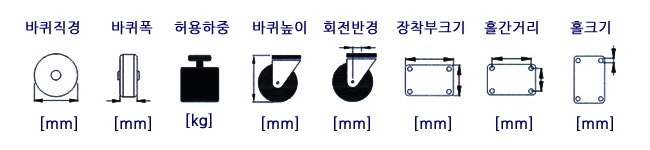

품명	구분	바퀴종류	바퀴 직경	바퀴 폭	허용 하중	바퀴 높이	회전 반경	장착부 크기	홀간 거리	홀 크기
GSAD-110-ASF	회전형	HUD	110	29*2	350	190	15~35	112*112	92*92	9
GSAD-150-ASF	회전형	HUD	150	40*2	600	235	15~35	145*130	115*100	11

바퀴종류


주형우레탄(Shore A95) 스틸 코어 2볼 베어링

재질

항목	내용
취부판	카본 스틸
몸체	카본 스틸
바퀴	바퀴종류 참조
표면처리	분체도장&아연도금

선택사항

사양 변경시 주문 제작 가능.

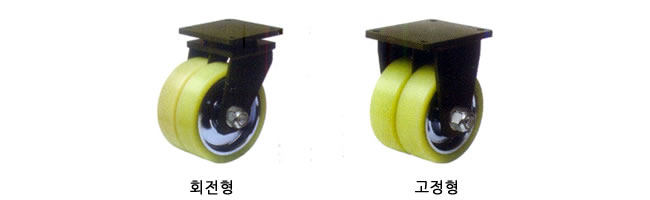

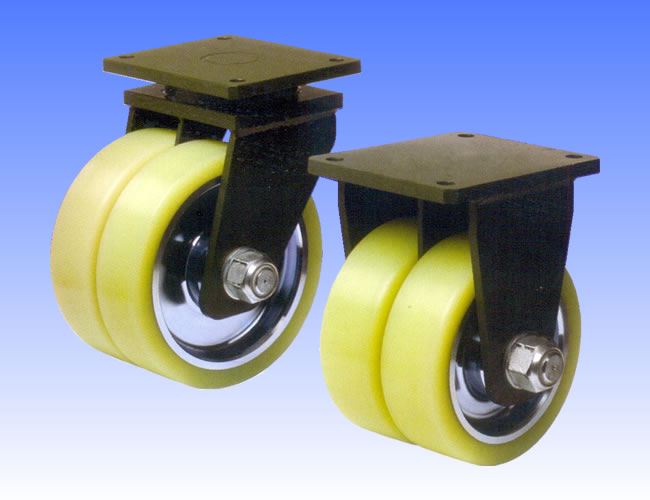

제품명 : GXTD Series

제품분류 : 산업용 바퀴 >> 초고하중용

특징 :
- ROHS
- 고하중 장비
- 각종 고하중용 운반구

※ 고하중 무인 반송차(AGV)문의요망

※ 추천하중 : 허용하중*3, ※ 사용온도 : -10~90°

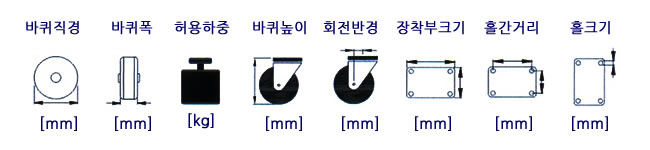

품명	구분	바퀴 직경	바퀴 폭	바퀴종류	허용 하중	바퀴 높이	회전 반경	장착부 크기	홀간 거리	홀 크기
GXTD-100-ASF	회전형	100	29*2	HUD	400	156	35	140*112	11075 10580	11
GXTD-100-ARF	고정형
GXTD-110-ASF	회전형	110	29*2	HUD	400	156	30	112*112	88*88	9
GXTD-110-ARF	고정형
GXTD-150-ASF	회전형	150	40*2	HUD	800	200	35	145*130	115*100	11
GXTD-150-ARF	고정형
GXTD-200-ASF	회전형	200	65*2	HUD	2500	265	50	210*210	170*170	17
GXTD-200-ARF	고정형
GXTD-250-ASF	회전형	250	78*2	HUD	4500	330	70	255*215	210*160	18
GXTD-250-ARF	고정형
GXTD-300-ASF	회전형	300	78*2	HUD	5200	390	80	255*215	210*160	18
GXTD-300-ARF	고정형

바퀴종류


주형우레탄 80~100 (Shore D70) 125~200 (Shore A95) 알루미늄 코어/스틸코어 2볼 베어링

재질

항목	내용
취부판	카본 스틸
몸체	카본 스틸
바퀴	바퀴종류 참조
표면처리	분체도장&아연도금

선택사항

사양변경 시 주문제작 가능(AGV로 사용시 문의요망)

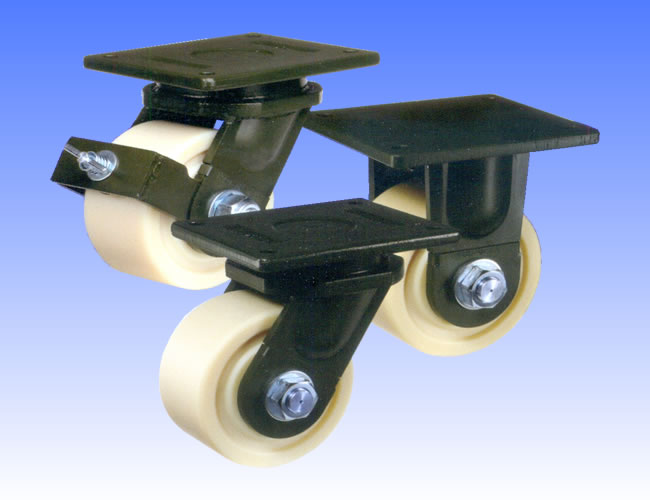

제품명 : UGXT Series

제품분류 : 산업용 바퀴 >> 초고하중용

특징 :
- ROHS
- 고하중 장비
- 각종 고하중용 운반구

※ 추천하중 : 허용하중*3, ※ 사용온도 : -10~90°

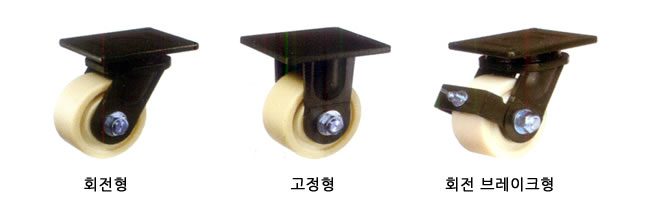

품명	구분	바퀴 직경	바퀴 폭	바퀴종류	허용 하중	바퀴 높이	회전 반경	장착부 크기	홀간 거리	홀 크기
UGXT-200-ASF	회전형	200	100	MCQ	6000	280	75	255*215	210*160	18
UGXT-200-ARF	고정형
UGXT-200-BSF	회전 브레이크형
UGXT-250-ASF	회전형	250	100	MCQ	7000	330	80	255*215	210*160	18
UGXT-250-ARF	고정형
UGXT-250-BSF	회전 브레이크형
UGXT-300-ASF	회전형	300	100	MCQ	8000	380	90	255*215	210*160	18
UGXT-300-ARF	고정형
UGXT-300-BSF	회전 브레이크형

Why do you have to select FOOT MASTER heavy duty casters?

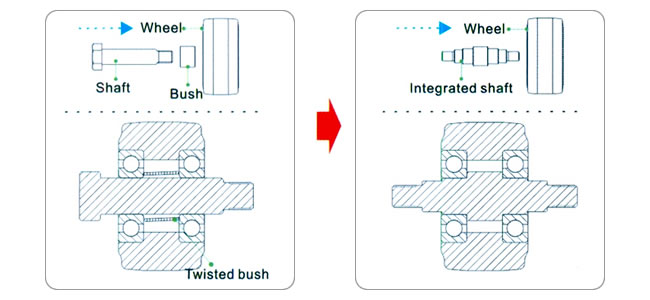

일반적인 고하중 캐스터가 가진 Bush와 Shaft가 분리된 구조는 주행 중, 공차 발생 및 베어링 손상을 일으켜 캐스터를 파손시키는 원인이 될수 있습니다. 지덕산업(주)의 GXT시리즈는 특수설계를 통해 Bush-Shaft 일체형구조를 채택하였습니다. 이는 기계공학적 관점에서 공차로 인한 파손 가능성을 원천적으로 제거, 고하중 환경에서 원활한 주행을 가능하게만 지덕만의 보이지 않는 기술입니다.

바퀴종류


MC 나일론(Shore D80) 4볼 베어링

재질

항목	내용
취부판	단조 스틸/카본 스틸
몸체	단조 스틸/카본 스틸
바퀴	바퀴종류 참조
표면처리	분체도장&아연도금

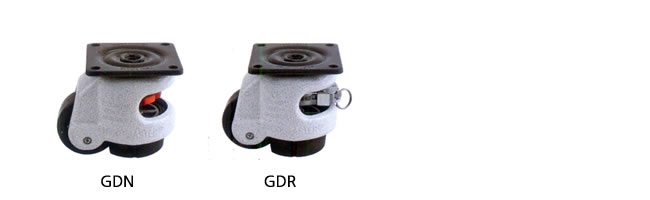

제품명 : GDN/GDR-F Series(평판형)

제품분류 : 높낮이 바퀴 >> 높낮이 조절용

특징 :
- 알루미늄 프로파일.파이프 조립대
- 검사기, 측정기 등 정밀기계 장치
- 자동판매기, ATM기 등 일반기계 장치
- 통신장비, 의료장비
- 작업대, 유틸리티 받침대.
- ROHS

※ 추천하중 : 허용하중*2, ※ 사용온도 : -10~90°

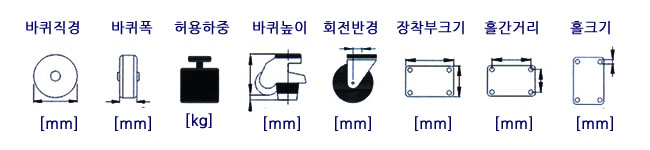

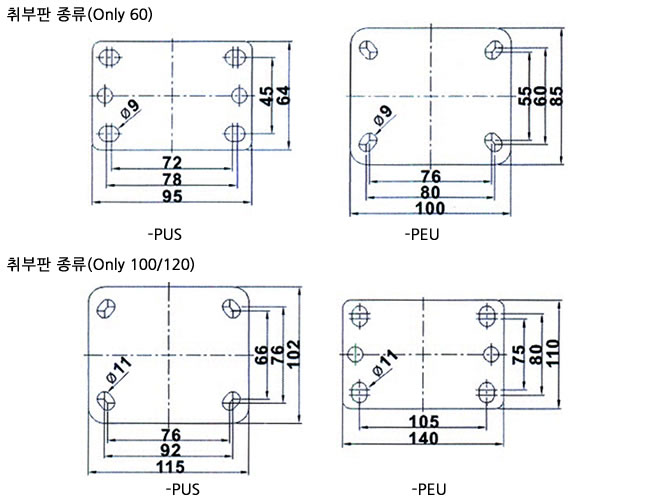

GD	GDR	바퀴종류	바퀴직경	바퀴폭	허용하중	바퀴높이	회전반경	장착부크기	홀간거리	홀크기
GDN-40-F		NYN	42	20	50	71+10	30	55*55	42*42	5.5
GDN-60-F	GDR-60-F	NYN	50	25	250	82+10	36	73*73	58*58	7 or 8.5
		HUP		25
		MCN		25
GDN-80-F	GDR-80-F	NYN	63	28	500	103+15	46	90*90	70*70	9
		HUP		28
		MCN		28
GD-100-F		NYN	75	30	750	120+12	53	95*95	70*70	11
		HUP		30
		MCN		30
GD-120-F		NYN	75	30	1000	120+12	52	95*95	70*70	11
		MCN		30
GD-150-F		MCN	90	55	1500	132+15	69	100*100	70*70	13

Foot Master
-장비를 원하는 장소로 이동한 후에, 고정이 필요한 경우 기존에는 레벨장치가 필요 하였으나, FOOT MASTER 높낮이조절 캐스터는 이동과 동시에 해결하였습니다.
-또한, 고무쿠션은 미세한 진동을 잡아주어, 장비를 완벽하게 고정된 상태로 유지시켜 줍니다.
-설치물의 lay-out 변경이 필요한 경우, 고무쿠션을 조정하여 간편하게 이동이 가능하며, 다목적 캐스터의 역할을 완벽하게 수행합니다.

재질

항목	내용
취부판	프레스 스틸(40~120), 단조 스틸(150)
몸체	알루미늄
핸들	ABS(40~120), Bolt(120~150), Ratchet(GDR)
패드	NBR(40~100), ABS(120), AL(150)
바퀴	바퀴종류 참조
표면처리	분체도장&아연도금

바퀴종류


나일론(Shore D70)	주형 우레탄(Shore D70) 알루미늄 코어 플레인 베어링	MC나일론(Shore D80)

선택사항

FBL : 검정색 몸체 가능.
CEN : 대전방지 패드 가능(only 40/60/80/100)
CUR : 우레탄 패드 가능(only 40/60/80/100)

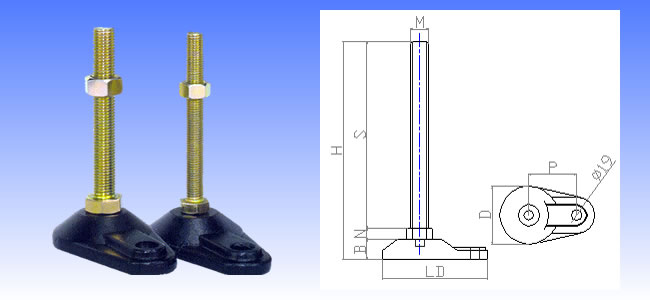

제품명 : 주물 조절좌

제품분류 : 조절좌/레벨푸트 >> 조절좌

특징 :
-고하중용

재질 :
-Steel

제품사양

Model	Dimensions(m/m)									표면처리	허용하중 (4EA/Kg)
	D	M	S	H	N	B	LD	P	하부
PAD-A (Steel)	85	M16*2.0	100	140	10	30	144	78	단조	볼트 (아연천연색) 하부 (흑색도장)	3000
			125	165
			150	190
			200	240
	85	M20*2.5	100	143	13						4000
			125	168
			150	193
			200	243
			250	293
	104	M24*3.0	100	154	16	38	166		주물		5000
			150	204
			200	254
			250	304

*기타 특수 사양은 주문제작함.

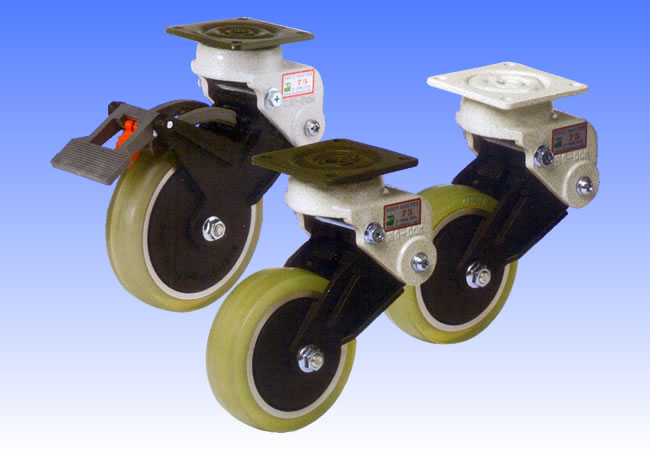

제품명 : GDS-F Series(평판형)

제품분류 : 산업용 바퀴 >> 충격흡수식 바퀴

특징 :
- 크린룸 장비 및 대차
- 의료장비
- 충격흡수가 필요한 장비 또는 대차
- 자동창고
- 호텔 및 주방용 대차
- ROHS

※ 추천하중 : 허용하중*3, ※ 사용온도 : -10~90°

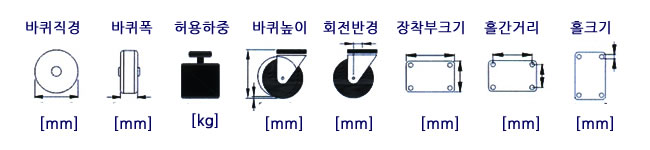

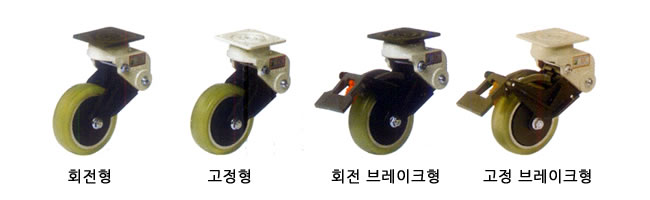

품명	구분	바퀴종류	쿠션	바퀴 직경	바퀴 폭	허용 하중	바퀴 높이	회전 반경	장착부 크기	홀간 거리	홀 크기
GDS-100-ASF	회전형	LUD	65° 75°	100	30	100	160-20	45~53	73*73	58*58	7
GDS-100-ARF	고정형
GDS-100-BSF	회전 브레이크형
GDS-100-BRF	고정 브레이크형
GDS-125-ASF	회전형	LUD	65° 75°	125	30	100	187-20	45~54	73*73	58*58	7
GDS-125-ARF	고정형
GDS-125-BSF	회전 브레이크형
GDS-125-BRF	고정 브레이크형
GDS-130-ASF	회전형	HUD	65° 75°	130	40	350	200-30	36~50	95*95	70*70	11
GDS-130-ARF	고정형
GDS-130-BSF	회전 브레이크형
GDS-130-BRF	고정 브레이크형
GDS-150-ASF	회전형	HUD	65° 75°	150	40	350	230-30	36~50	95*95	70*70	11
GDS-150-ARF	고정형
GDS-150-BSF	회전 브레이크형
GDS-150-BRF	고정 브레이크형
GDS-200-ASF	회전형	HUD	65° 75°	200	40	350	270-35	55~76	95*95	70*70	11
GDS-200-ARF	고정형
GDS-200-BSF	회전 브레이크형
GDS-200-BRF	고정 브레이크형

재질

항목	내용

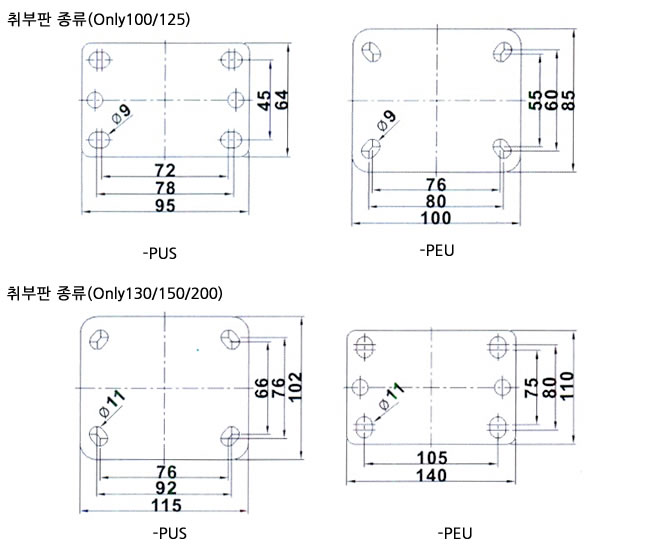

취부판	프레스 스틸
몸체	알루미늄
다리	알루미늄(100, 125, 200), 프레스 스틸(130, 150)
스프링	특수고무
바퀴	바퀴종류 참조
표면처리	분체도장&아연도금

바퀴종류


주형우레탄(Shore A90) 알루미늄 코어 2볼베어링	주형우레탄(Shore A95) 알루미늄 코어 2볼베어링

선택사항

FBL : 검정색 몸체 가능
WEU : 대전방지 바퀴 가능(블랙), 취부판 아연도금

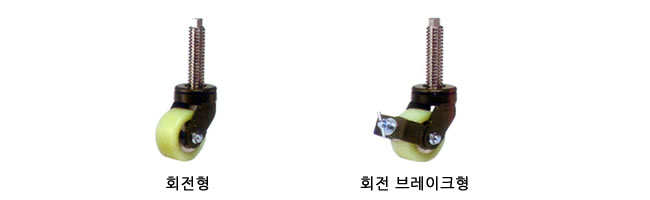

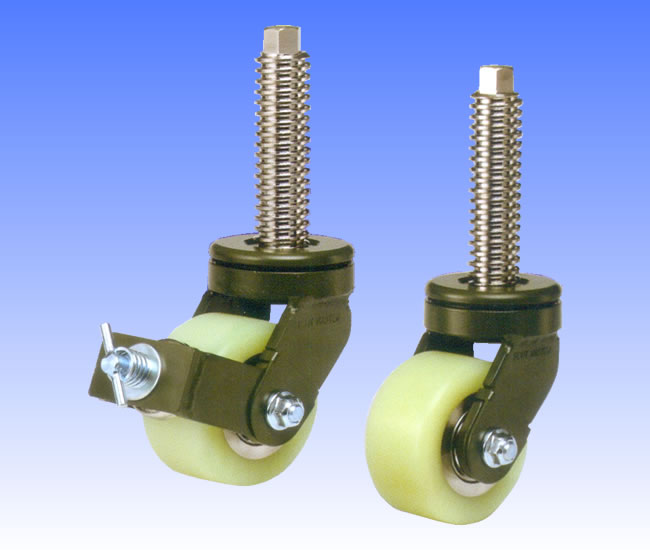

제품명 : GXT-S Series(볼트형)

제품분류 : 산업용 바퀴 >> 고하중용

특징 :
- ROHS
- 고하중 장비
- 각종 고하중용 운반구

※ 추천하중 : 허용하중*3, ※ 사용온도 : -10~90°

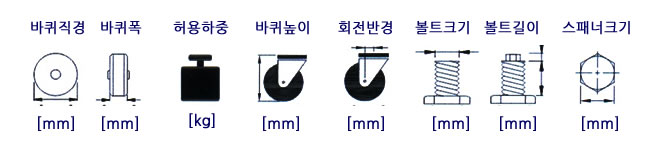

품명	구분	바퀴 직경	바퀴 폭	바퀴종류	허용 하중	바퀴 높이	회전 반경	볼트길이	볼트길이	스패너 크기
GXT-80-ASS	회전형	80	48	HUD MCD	500 500	120	40	TM32-4 or M36*4.0P	115+15	20
GXT-80-BSS	회전 브레이크형
GXT-100-ASS	회전형	100	48	HUD MCD NYD	600 600 600	140	40	TM32-4 or M36*4.0P	115+15	20
GXT-100-BSS	회전 브레이크형

바퀴종류


주형우레탄 80~100 (Shore D70) 125~200 (Shore A95) 알루미늄 코어/스틸코어 2볼 베어링	MC 나일론(Shore D80) 2볼 베어링	MC 나일론(Shore D70) 2볼 베어링

재질

항목	내용
취부판	단조 스틸/프레스 스틸
몸체	단조 스틸/프레스 스틸
바퀴	바퀴종류 참조
표면처리	분체도장&아연도금

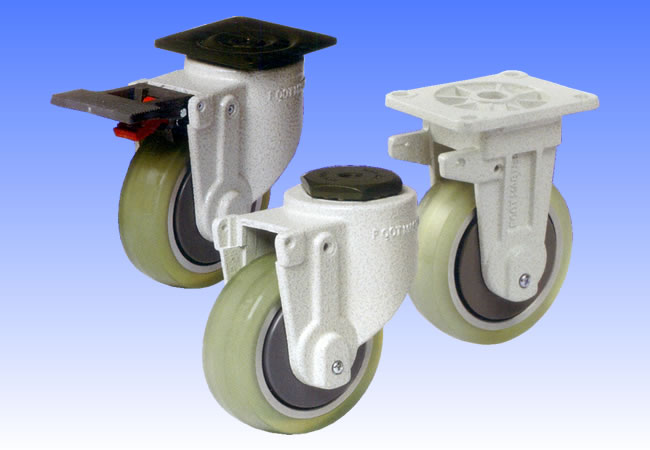

제품명 : GDC Series

제품분류 : 산업용 바퀴 >> 경하중용

특징 :
- ROHS
- 병원, 호텔용 대차
- 의료장비
- 크린룸용 대차

※ 추천하중 : 허용하중*3, ※ 사용온도 : -10~90°

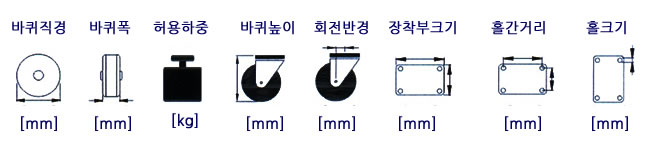

품명	구분	바퀴 직경	바퀴종류	바퀴 폭	허용 하중	바퀴 높이	회전 반경	장착부 크기	홀간 거리	홀 크기

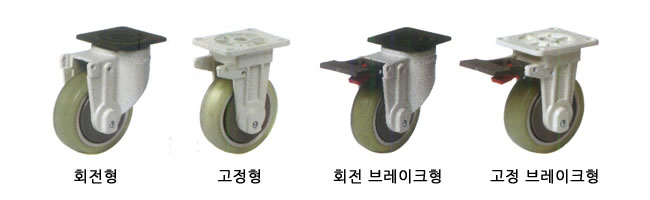

GDC-100-ASF	회전형	100	LUD	30	120	135	40	SF:7373 RF:9373	SF:5858 RF:7658	7
GDC-100-ARF	고정형
GDC-100-BSF	회전 브레이크형
GDC-100-BRF	고정 브레이크형
GDC-125-ASF	회전형	125	LUD	30	120	162	40	SF:7373 RF:9373	SF:5858 RF:7658	7
GDC-125-ARF	고정형
GDC-125-BSF	회전 브레이크형
GDC-125-BRF	고정 브레이크형

※ 추천하중 : 허용하중*3, ※ 사용온도 : -10~90°

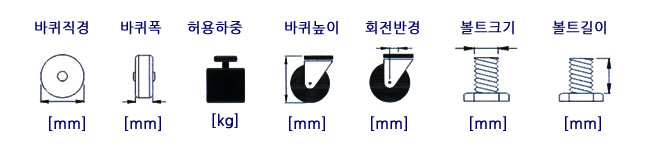

품명	구분	바퀴 직경	바퀴종류	바퀴 폭	허용 하중	바퀴 높이	회전 반경	볼트크기	볼트길이

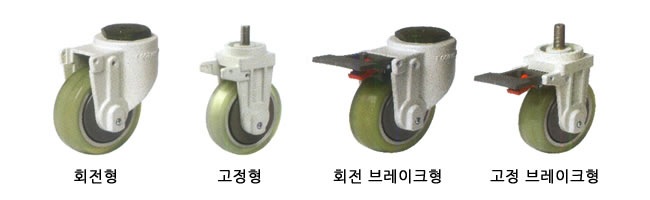

GDC-100-ASS	회전형	100	LUD	30	120	135	40	M12*1.75P	30
GDC-100-ARS	고정형
GDC-100-BSS	회전 브레이크형
GDC-100-BRS	고정 브레이크형
GDC-125-ASS	회전형	125	LUD	30	120	162	40	M12*1.75P	30
GDC-125-ARS	고정형
GDC-125-BSS	회전 브레이크형
GDC-125-BRS	고정 브레이크형

바퀴종류


주형 우레탄(Shore A90) 알루미늄 코어 2볼 베어링

재질

항목	내용
취부판	프레스 스틸 / 고정형-알루미늄
몸체	알루미늄
바퀴	바퀴종류 참조
표면처리	분체도장&아연도금

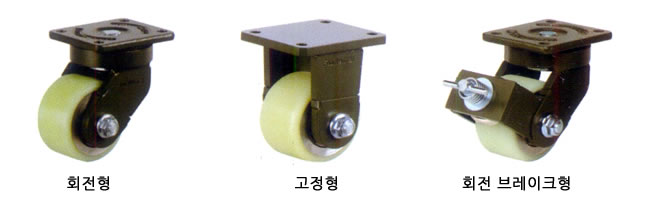

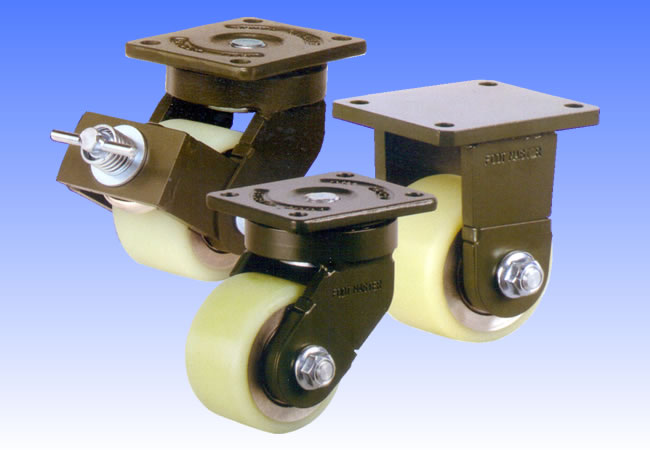

제품명 : GXT Series

제품분류 : 산업용 바퀴 >> 고하중용

특징 :
- ROHS
- 고하중 장비
- 각종 고하중용 운반구

※ 추천하중 : 허용하중*3, ※ 사용온도 : -10~90°

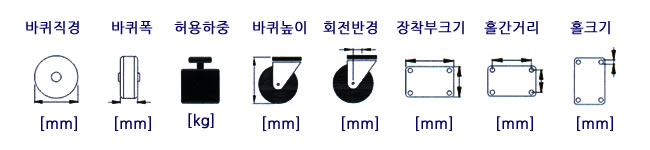

품명	구분	바퀴 직경	바퀴 폭	바퀴종류	허용 하중	바퀴 높이	회전 반경	장착부 크기	홀간 거리	홀 크기
GXT-80-ASF	회전형	80	48	HUD MCD	500 800	120	40	100*85	80*60	9
GXT-80-ARF	고정형
GXT-80-BSF	회전 브레이크형
GXT-100-ASF	회전형	100	48	HUD MCD NYD	600 900 900	140	40	100*85	80*60	9
GXT-100-ARF	고정형
GXT-100-BSF	회전 브레이크형
GXT-125-ASF	회전형	125	70	HUD MCD	1100 1500	170	77.5	175*140	148111 13299	14
GXT-125-ARF	고정형
GXT-125-BSF	회전 브레이크형
GXT-150-ASF	회전형	150	68 70	HUD MCD	1500 2200	224 200	48 80	175*140	148111 13299	14
GXT-150-ARF	고정형
GXT-150-BSF	회전 브레이크형
GXT-200-ASF	회전형	200	68 70	HUD MCD	2000 2500	275 260	60 75	175*140	148111 13299	14
GXT-200-ARF	고정형
GXT-200-BSF	회전 브레이크형
GXT-250-ASF	회전형	250	64 70	HUD MCD	2300 2700	310 310	75 75	175*140	148111 13299	14
GXT-250-ARF	고정형
GXT-250-BSF	회전 브레이크형

바퀴종류


주형우레탄 80~100 (Shore D70) 125~200 (Shore A95) 알루미늄 코어/스틸코어 2볼 베어링	MC 나일론(Shore D80) 2볼 베어링	MC 나일론(Shore D70) 2볼 베어링

재질

항목	내용
취부판	단조 스틸/프레스 스틸
몸체	단조 스틸/프레스 스틸
바퀴	바퀴종류 참조
표면처리	분체도장&아연도금

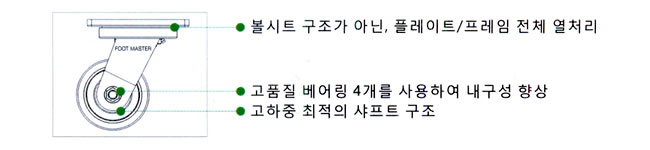

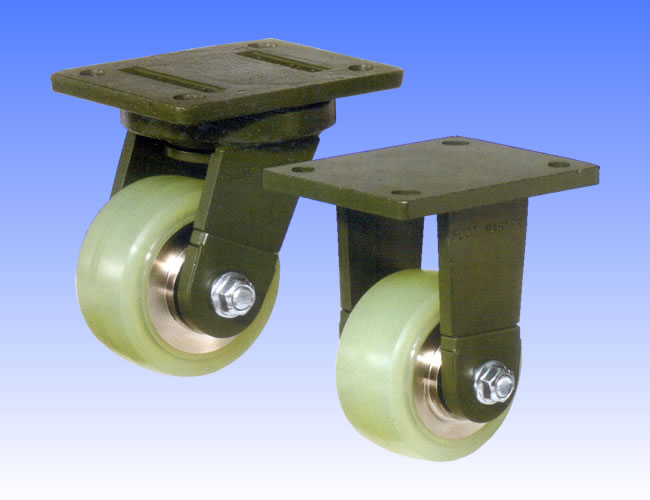

제품명 : GXTA Series

제품분류 : 산업용 바퀴 >> 고하중용

특징 :
- ROHS
- 무인반송차 보조 캐스터
- 고하중 대차
- 고하중 장비.

※ 추천하중 : 허용하중*3, ※ 사용온도 : -10~90°

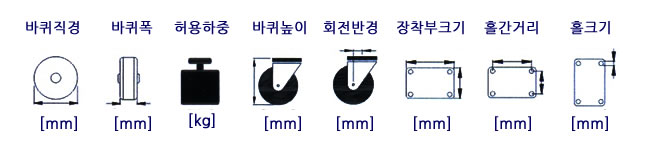

품명	구분	바퀴종류	바퀴 직경	바퀴 폭	허용 하중	바퀴 높이	회전 반경	장착부 크기	홀간 거리	홀 크기

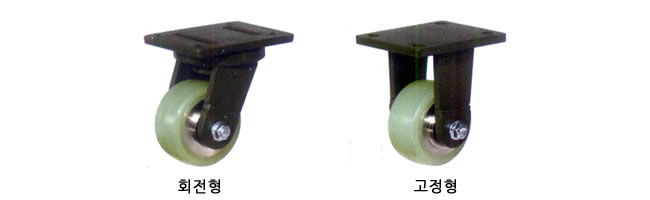

GXTA-100-ASF	회전형	HUQ	100	50	400	156	35	140*112	11075 10580	11
GXTA-100-ARF	고정형

바퀴종류


주형우레탄(Shore A95) 스틸 코어 4볼 베어링

재질

항목	내용
취부판	단조스틸
몸체	카본 스틸
바퀴	바퀴종류 참조
표면처리	분체도장&아연도금

선택사항

사양 변경시 주문 제작 가능.

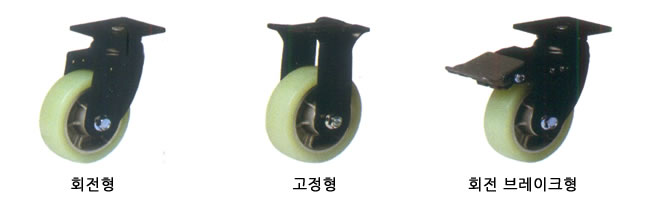

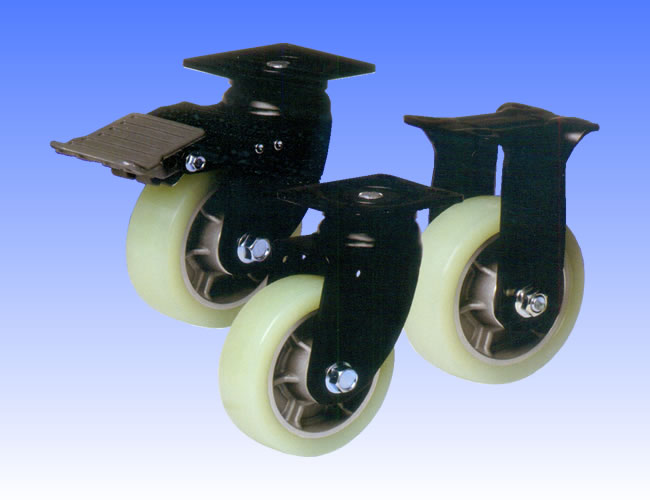

제품명 : PH Series

제품분류 : 산업용 바퀴 >> 고하중용

특징 :
- ROHS
- 공정간/공장간 물류용 대차
- 고하중 장비
- 각종 중하중용 운반구

※ 추천하중 : 허용하중*3, ※ 사용온도 : -10~90°

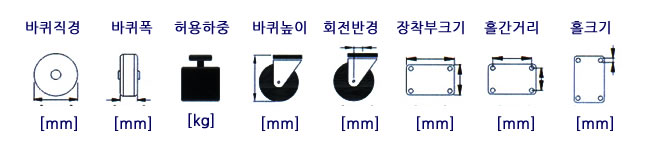

품명	구분	바퀴 직경	바퀴종류	바퀴 폭	허용 하중	바퀴 높이	회전 반경	장착부 크기	홀간 거리	홀 크기
PH-100-ASF	회전형	100	HUD MUD SUD MCD NYD	48 40 40 48 48	400 300 200 600 600	157	50	100*85	8060 7745	9
PH-100-ARF	고정형
PH-100-BSF	회전 브레이크형
PH-130-ASF	회전형	130	HUD MUD SUD HUWD MCD	40 40 40 48 48	430 320 270 500 600	186	50	100*85	8060 7745	9
PH-130-ARF	고정형
PH-130-BSF	회전 브레이크형
PH-150-ASF	회전형	150	HUD MUD SUD HUWD MCD	40 40 40 48 48	550 350 330 600 600	206	50	100*85	8060 7745	9
PH-150-ARF	고정형
PH-150-BSF	회전 브레이크형

바퀴종류


주형우레탄(Shore A95)	주형우레탄(Shore A95)	주형우레탄(Shore A95)

주형우레탄(Shore A95) 알루미늄 코어 2볼 베어링	MC 나일론(Shore D80) 2볼 베어링	나일론(Shore D70) 2볼 베어링
