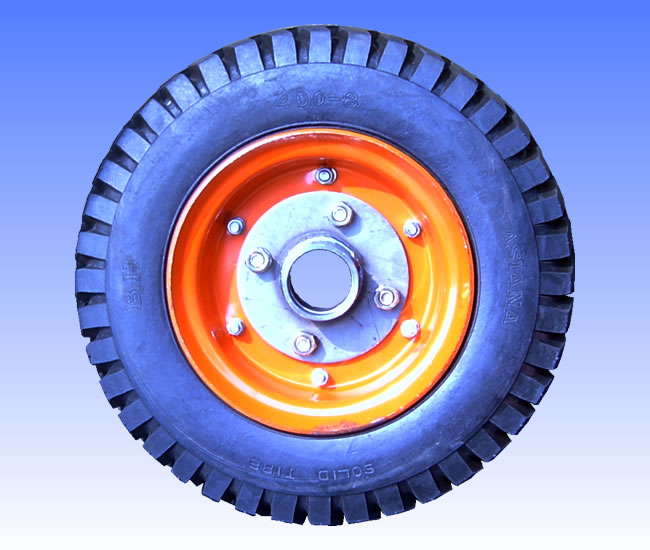

    제품명 : 4.00-8

    제품분류 : 산업용 바퀴 >> 통바퀴
    제품사양
    제품명 타이어직경 타이어넓이 용도
    400*8 400(16") 104

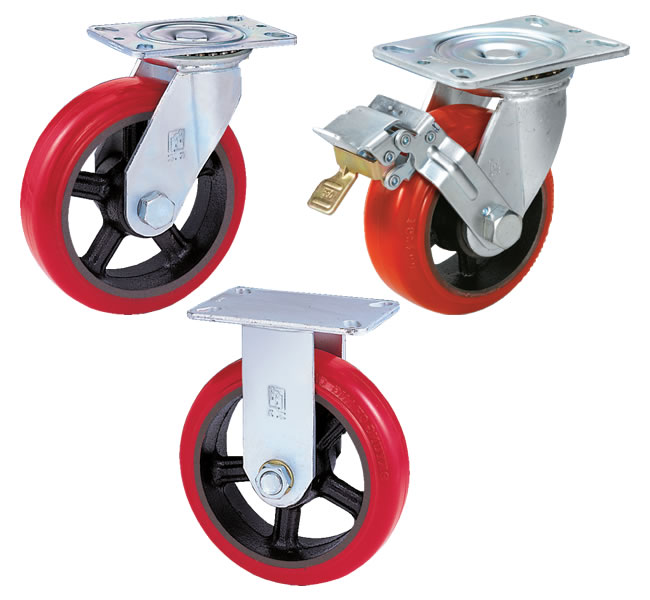

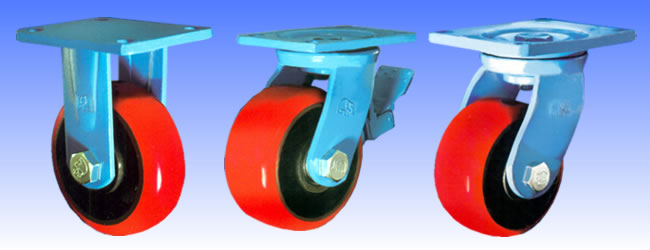

    제품명 : 42시리즈

    제품분류 : 산업용 바퀴 >> 중중하중용
    특성 :

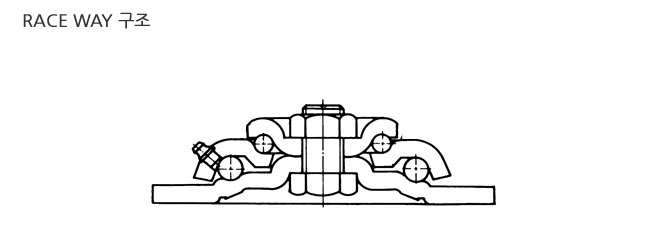

    - 열처리된 이중 RACE WAY 구조
    - 회전부에 그리스 주입구 장착
    - 강력한 용접제품
    - 현대자동차, 기아자동차, 쉐보레, 쌍용자동차 등록제품
    - 특허등록 BRAKE
    - 부식방지 아연도금 제품

    용도 :
    - 방직공장용 운반구
    - 염색공장용 운반구

    제품사양
    단위 : mm(inch)
    호칭번호 바퀴사양 장착부 규격
    회전 고정 직경 두께 형식 베어링종류 사용볼트 총높이 회전반경 허용하중
    4260S A1 PC 4260R A1 PC 152
    (6)    		 60
    (2-3/8)    		 Polyurethane/Cast iron Ball
    (#6205)    		 Ø19(3/4) 190 112 450
    4280S A1 PC 4280R A1 PC 203
    (8)    		 60
    (2-3/8)    		 Polyurethane/Cast iron Ball
    (#6205)    		 Ø19(3/4) 241 152 550
    4210S A1 PC 4210R A1 PC 254
    (10)    		 60
    (2-3/8)    		 Polyurethane/Cast iron Ball
    (#6205)    		 Ø19(3/4) 292 193 650

    장착부의 형식
    장착부 형식 장착부 형상 코드번호 장착부 규격
      밑판크기 볼트 취부 간격 조립볼트 규격
    평판형 A1
    (기본사양)    		 97*86 58*76 to 66*68
    (72*62)    		 M10
    A2
    (6홀)    		 114*100 66*92 to 76*76
    (84*71)
    92(홀거리)    		 M10

    M8

    선택사양
    악세사리 코드 사양
    TB Top Lock Brake(On/Off Type)
    TG Thread Guard

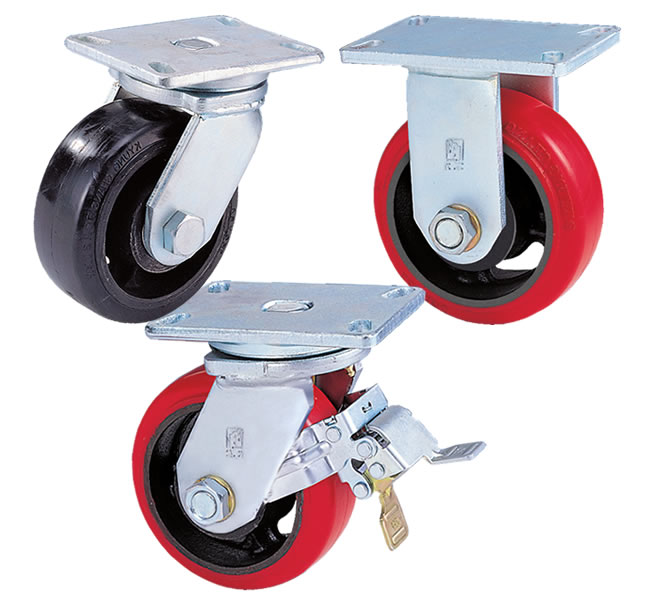

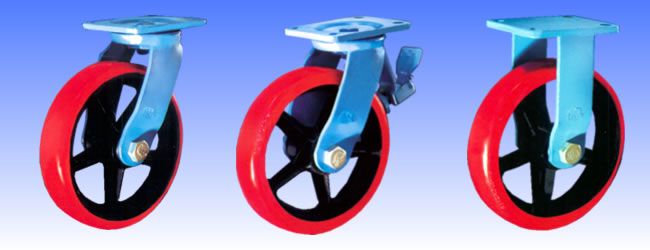

    제품명 : 50시리즈

    제품분류 : 산업용 바퀴 >> 고하중용
    특성 :

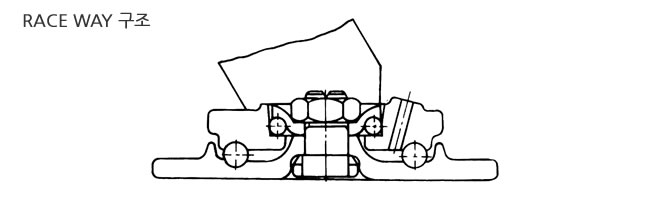

    - SM45C 열간단조 제품
    - 부식방지용 아연도금
    - 3/4KING PIN 사용
    - 강력한 용접제품
    - 독특한 WHEEL BRAKE(선택사양)
    - 현대자동차, 기아자동차, 쉐보레, 쌍용자동차 등록 제품

    용도 :
    - 각종 중량물 운반구
    - 고하중 취급업체에 사용적합

    제품사양
    단위 : mm(inch)
    호칭번호 바퀴사양 장착부 규격
    회전 고정 직경 두께 형식 베어링종류 사용볼트 총높이 회전반경 허용하중
    5040S ** PC 5040R ** PC 101.6
    (4)    		 64
    (2-1/2)    		 Polyurethane / Cast iron Ball
    (#6205)    		 Ø19(3/4) 143 86 650
    5060S ** PC 5060R ** PC 152
    (6)    		 64
    (2-1/2)    		 Polyurethane / Cast iron Ball
    (#6205)    		 Ø19(3/4) 190 124 720
    5080S ** PC 5080R ** PC 203
    (8)    		 64
    (2-1/2)    		 Polyurethane / Cast iron Ball
    (#6205)    		 Ø19(3/4) 257 173 770
    5010S ** PC 5010R ** PC 254
    (10)    		 64
    (2-1/2)    		 Polyurethane / Cast iron Ball
    (#6205)    		 Ø19(3/4) 302 209 820

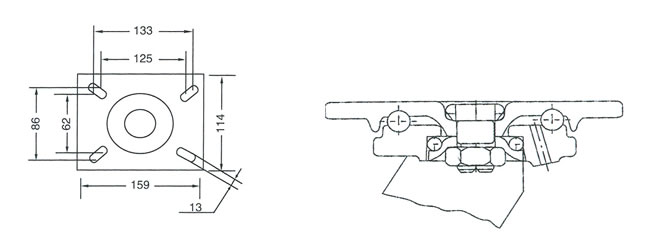

    장착부의 형식
    장착부 형식 장착부 형상 코드번호 장착부 규격
      밑판크기 볼트 취부 간격 조립볼트 규격
    평판형 A1
    (기본사양)    		 159*114 133*86 to 125*62
    (129*74)    		 M12

    선택사양
    악세사리 코드 사양
    TB Top Lock Brake(On/Off Type)

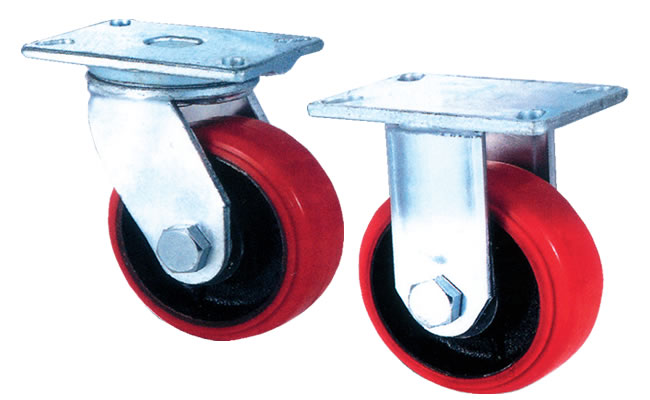

    제품명 : 50시리즈(보급형)

    제품분류 : 산업용 바퀴 >> 고하중용
    특성 :
    - SM45C 열간단조 제품
    - 부식방지용 아연도금
    - 3/4KING PIN 사용
    - 강력한 용접제품
    - 독특한 WHEEL BRAKE(선택사양)
    - 현대자동차, 기아자동차, 쉐보레, 쌍용자동차 등록 제품

    용도 :
    - 각종 중량물 운반구
    - 고하중 취급업체에 사용적합

    제품사양
    단위 : mm(inch)
    호칭번호 바퀴사양 장착부 규격
    회전 고정 직경 두께 형식 베어링종류 사용볼트 총높이 회전반경 허용하중
    5040S ** PC 5040R ** PC 101.6
    (4)    		 64
    (2-1/2)    		 PC #6205 Ø19(3/4) 143 87 650
    5050S ** PC 5050R ** PC 125
    (5)    		 64
    (2-1/2)    		 PC #6205 Ø19(3/4) 165 113 660
    5060S ** PC 5060R ** PC 152
    (6)    		 64
    (2-1/2)    		 PC #6205 Ø19(3/4) 191 133 670
    5080S ** PC 5080R ** PC 203
    (8)    		 64
    (2-1/2)    		 PC #6205 Ø19(3/4) 257 159 720
    5010S ** PC 5010R ** PC 254
    (10)    		 64
    (2-1/2)    		 PC #6205 Ø19(3/4) 302 192 990
    5012S ** PC 5012R ** PC 305
    (12)    		 64
    (2-1/2)    		 PC #6205 Ø19(3/4) 352.5 222 990

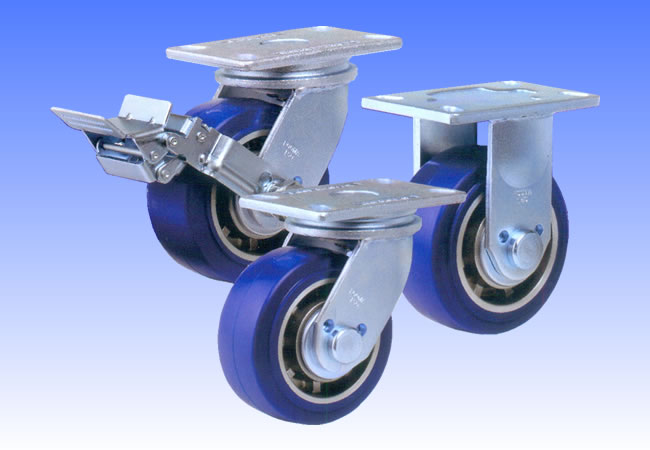

    제품명 : GF Series

    제품분류 : 산업용 바퀴 >> 고하중용
    특징 :
    - ROHS
    - 고하중 장비
    - 각종 고하중용 운반구

    ※ 추천하중 : 허용하중*3, ※ 사용온도 : -10~90°

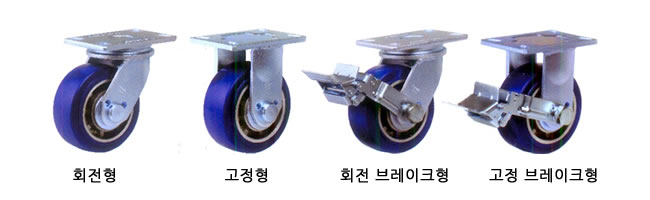

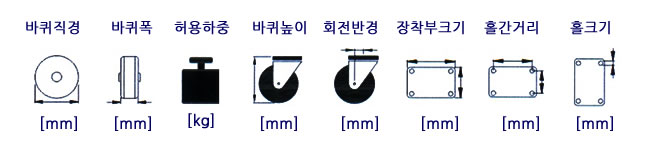

    품명 구분 바퀴
    직경    		 바퀴
    폭    		 바퀴종류 허용
    하중    		 바퀴
    높이    		 회전
    반경    		 장착부
    크기    		 홀간
    거리    		 홀
    크기
    GF-100-ASF 회전형 100 67 MUD
    MCD    		 650
    800    		 145 37 159*114 134*86
    126*62    		 13
    GF-100-ARF 고정형
    GF-100-BSF 회전
    브레이크형
    GF-100-BRF 고정
    브레이크형
    GF-125-ASF 회전형 125 64 MUD
    MCD    		 750
    900    		 167 44 159*114 134*86
    126*62    		 13
    GF-125-ARF 고정형
    GF-125-BSF 회전
    브레이크형
    GF-125-BRF 고정
    브레이크형
    GF-150-ASF 회전형 150 64 MUD
    MCD    		 800
    1000    		 190 52 159*114 134*86
    126*62    		 13
    GF-150-ARF 고정형
    GF-150-BSF 회전
    브레이크형
    GF-150-BRF 고정
    브레이크형
    GF-200-ASF 회전형 200 64 MUD
    MCD    		 850
    1100    		 257 57 159*114 134*86
    126*62    		 13
    GF-200-ARF 고정형
    GF-200-BSF 회전
    브레이크형
    GF-200-BRF 고정
    브레이크형
    GF-250-ASF 회전형 250 64 MUD
    MCD    		 1200
    1300    		 300 61 159*114 134*86
    126*62    		 13
    GF-250-ARF 고정형
    GF-250-BSF 회전
    브레이크형
    GF-250-BRF 고정
    브레이크형

    바퀴종류

    주형우레탄(Shore A95)
    알루미늄 코어
    2볼 베어링    		 MC 나일론(Shore D80)
    2볼 베어링

    재질
    항목 내용
    취부판 단조 스틸/프레스 스틸
    몸체 단조 스틸/프레스 스틸
    바퀴 바퀴종류 참조
    표면처리 아연도금

    선택사항

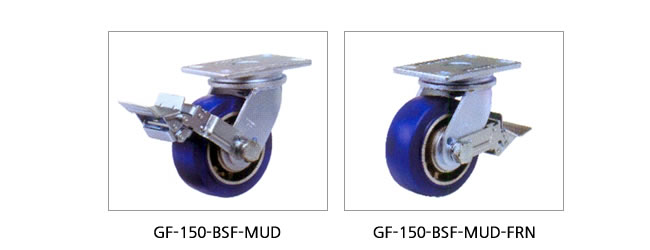

    FRN : 브레이크 방향 선택 가능(only 150/200/250)

    제품명 : 6\\\" 단조

    제품분류 : 산업용 바퀴 >> 고하중용
    특징 :
    -주물우레탄(PU) 바퀴사용.
    -강력한 내구력의 고하중용 단조품.
    -볼 베어링 사용으로 회전력 강화.
    -회전부 구리스 주입구 장착.
    -전제품 특수 브레이크 장착 가능.

    용도 :
    -각종 중량물, 화물 운반.
    -고하중용을 취급하는 업체.

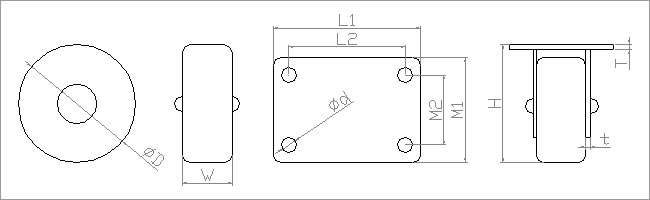

    바퀴규격
    제품명 재질 직경(ØD) 폭(W)
    (mm)    		 베어링 높이(H)
    (mm)    		 회전반경
    (mm)    		 하중
    (kg)
    KR FC152-51(S/R/BK) P.U 6(152) 51 Ball(6204) 201 260 800
    KR FC152-70(S/R/BK) P.U 6(152) 70 Ball(6204) 201 260 1000
    KR FC152-70T(S/R/BK) P.U 6(152) 70 Ball(6204) 220 260 1200
    KR FC152-100(S/R/BK) P.U 6(152) 100 Ball(6205) 220 260 1500
    KR FC152-100T(S/R/BK) P.U 6(152) 100 Ball(6205) 242 260 2000
    KR FC152-120T(S/R/BK) P.U 6(152) 120 Ball(6205) 242 260 2500

    장착부규격
    제품명 장착부크기 홀간격 홀크기(ØD)
    (mm)    		 t T
    KR FC152-51(S/R/BK) 120*155 90*120(홀-16) 16 9 7
    KR FC152-70(S/R/BK) 120*155 90*120(홀-16) 16 9 7
    KR FC152-70T(S/R/BK) 150*192 120*160(홀-17) 17 12 9
    KR FC152-100(S/R/BK) 150*192 120*160(홀-17) 17 12 12
    KR FC152-100T(S/R/BK) 192*255 140*210(홀-21) 21 14 12
    KR FC152-120T(S/R/BK) 192*255 140*210(홀-21) 21 14 12

    제품명 : 10\\\" 단조

    제품분류 : 산업용 바퀴 >> 고하중용
    특징 :
    -주물우레탄(PU) 바퀴사용.
    -강력한 내구력의 고하중용 단조품.
    -볼 베어링 사용으로 회전력 강화.
    -회전부 구리스 주입구 장착.
    -전제품 특수 브레이크 장착 가능.

    용도 :
    -각종 중량물, 화물 운반.
    -고하중용을 취급하는 업체.

    바퀴규격
    제품명 재질 직경(ØD) 폭(W)
    (mm)    		 베어링 높이(H)
    (mm)    		 회전반경
    (mm)    		 하중
    (kg)
    KR FC254-55(S/R/BK) P.U 10(254) 55 Ball(6204) 305 405 800
    KR FC254-55T(S/R/BK) P.U 10(254) 55 Ball(6204) 317 405 1000
    KR FC254-70T(S/R/BK) P.U 10(254) 70 Ball(6205) 317 380 1200
    KR FC254-100(S/R/BK) P.U 10(254) 100 Ball(6206) 317 360 1500
    KR FC254-100T(S/R/BK) P.U 10(254) 100 Ball(6206) 348 360 2000
    KR FC254-120T(S/R/BK) P.U 10(254) 120 Ball(6206) 348 360 2500

    장착부규격
    제품명 장착부크기 홀간격 홀크기(ØD)
    (mm)    		 t T
    KR FC254-55(S/R/BK) 120*155 90*120(홀-16) 16 9 7
    KR FC254-55T(S/R/BK) 150*192 120*160(홀-16) 16 12 9
    KR FC254-70T(S/R/BK) 150*192 120*160(홀-17) 17 12 9
    KR FC254-100(S/R/BK) 150*192 120*160(홀-17) 17 12 12
    KR FC254-100T(S/R/BK) 192*255 140*210(홀-21) 21 14 12
    KR FC254-120T(S/R/BK) 192*255 140*210(홀-21) 21 14 12
