★ 원단공급 용 대차 고하중용 캐스터 ,비행기바퀴 중고 으로 사용 하시거나

아니면 승용차 타이어 허브 ASSY 로 사용함

제품명 : 4.00-8

제품분류 : 산업용 바퀴 >> 통바퀴

제품사양

제품명	타이어직경	타이어넓이	용도
400*8	400(16")	104

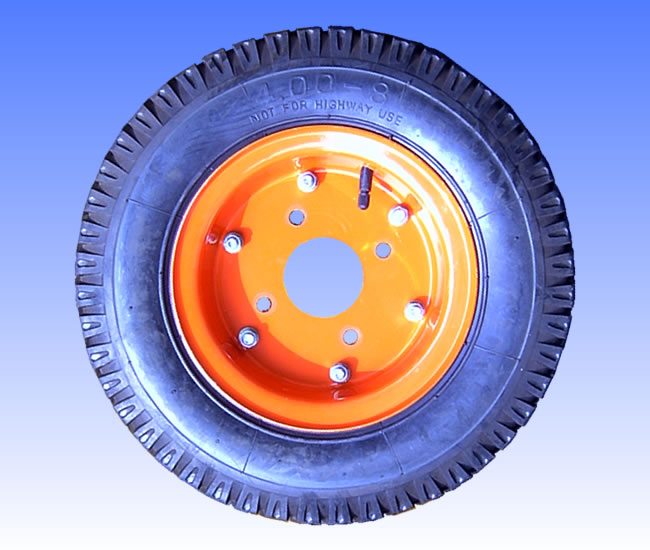

제품명 : 4.00-8

제품분류 : 산업용 바퀴 >> 에어바퀴

제품 사양

제품명	타이어직경	타이어넓이	용도
400*8	400*(16")	104

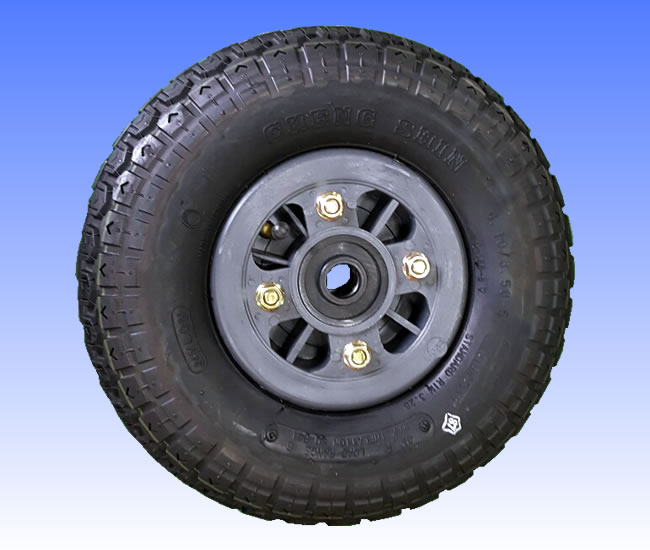

제품명 : 3.50*5-12\\\"(P)

제품분류 : 산업용 바퀴 >> 에어바퀴

특징 : 긴 수명의 고품질 제품입니다.

용도 : 일반 핸드카 및 산업용 에어바퀴로 널리 사용됩니다.

품명	사이즈	코드치수	베어링	커버	외경폭내경	무게(kg)	개당 허용하중	용도
에어바퀴 12	3.50*5-12"(P)	4PR	6204	유	3009020	2.2	100	핸드카

제품명 : 50시리즈

제품분류 : 산업용 바퀴 >> 고하중용

특성 :
- SM45C 열간단조 제품
- 부식방지용 아연도금
- 3/4KING PIN 사용
- 강력한 용접제품
- 독특한 WHEEL BRAKE(선택사양)
- 현대자동차, 기아자동차, 쉐보레, 쌍용자동차 등록 제품

용도 :
- 각종 중량물 운반구
- 고하중 취급업체에 사용적합

제품사양

단위 : mm(inch)

호칭번호		바퀴사양					장착부 규격
회전	고정	직경	두께	형식	베어링종류	사용볼트	총높이	회전반경	허용하중
5040S ** PC	5040R ** PC	101.6 (4)	64 (2-1/2)	Polyurethane / Cast iron	Ball (#6205)	Ø19(3/4)	143	86	650
5060S ** PC	5060R ** PC	152 (6)	64 (2-1/2)	Polyurethane / Cast iron	Ball (#6205)	Ø19(3/4)	190	124	720
5080S ** PC	5080R ** PC	203 (8)	64 (2-1/2)	Polyurethane / Cast iron	Ball (#6205)	Ø19(3/4)	257	173	770
5010S ** PC	5010R ** PC	254 (10)	64 (2-1/2)	Polyurethane / Cast iron	Ball (#6205)	Ø19(3/4)	302	209	820

장착부의 형식

장착부 형식	장착부 형상	코드번호	장착부 규격
장착부 형식		코드번호	밑판크기	볼트 취부 간격	조립볼트 규격
평판형		A1 (기본사양)	159*114	13386 to 12562 (129*74)	M12

선택사양

악세사리 코드	사양
TB	Top Lock Brake(On/Off Type)

제품명 : 50시리즈(보급형)

제품분류 : 산업용 바퀴 >> 고하중용

제품사양

단위 : mm(inch)

호칭번호		바퀴사양					장착부 규격
회전	고정	직경	두께	형식	베어링종류	사용볼트	총높이	회전반경	허용하중
5040S ** PC	5040R ** PC	101.6 (4)	64 (2-1/2)	PC	#6205	Ø19(3/4)	143	87	650
5050S ** PC	5050R ** PC	125 (5)	64 (2-1/2)	PC	#6205	Ø19(3/4)	165	113	660
5060S ** PC	5060R ** PC	152 (6)	64 (2-1/2)	PC	#6205	Ø19(3/4)	191	133	670
5080S ** PC	5080R ** PC	203 (8)	64 (2-1/2)	PC	#6205	Ø19(3/4)	257	159	720
5010S ** PC	5010R ** PC	254 (10)	64 (2-1/2)	PC	#6205	Ø19(3/4)	302	192	990
5012S ** PC	5012R ** PC	305 (12)	64 (2-1/2)	PC	#6205	Ø19(3/4)	352.5	222	990

제품명 : GF Series

제품분류 : 산업용 바퀴 >> 고하중용

특징 :
- ROHS
- 고하중 장비
- 각종 고하중용 운반구

※ 추천하중 : 허용하중*3, ※ 사용온도 : -10~90°

품명	구분	바퀴 직경	바퀴 폭	바퀴종류	허용 하중	바퀴 높이	회전 반경	장착부 크기	홀간 거리	홀 크기
GF-100-ASF	회전형	100	67	MUD MCD	650 800	145	37	159*114	13486 12662	13
GF-100-ARF	고정형
GF-100-BSF	회전 브레이크형
GF-100-BRF	고정 브레이크형
GF-125-ASF	회전형	125	64	MUD MCD	750 900	167	44	159*114	13486 12662	13
GF-125-ARF	고정형
GF-125-BSF	회전 브레이크형
GF-125-BRF	고정 브레이크형
GF-150-ASF	회전형	150	64	MUD MCD	800 1000	190	52	159*114	13486 12662	13
GF-150-ARF	고정형
GF-150-BSF	회전 브레이크형
GF-150-BRF	고정 브레이크형
GF-200-ASF	회전형	200	64	MUD MCD	850 1100	257	57	159*114	13486 12662	13
GF-200-ARF	고정형
GF-200-BSF	회전 브레이크형
GF-200-BRF	고정 브레이크형
GF-250-ASF	회전형	250	64	MUD MCD	1200 1300	300	61	159*114	13486 12662	13
GF-250-ARF	고정형
GF-250-BSF	회전 브레이크형
GF-250-BRF	고정 브레이크형

바퀴종류


주형우레탄(Shore A95) 알루미늄 코어 2볼 베어링	MC 나일론(Shore D80) 2볼 베어링

재질

항목	내용
취부판	단조 스틸/프레스 스틸
몸체	단조 스틸/프레스 스틸
바퀴	바퀴종류 참조
표면처리	아연도금

선택사항

FRN : 브레이크 방향 선택 가능(only 150/200/250)
