(주)고려바퀴종합상사


제품분류 : 산업용 바퀴 >> 고하중용

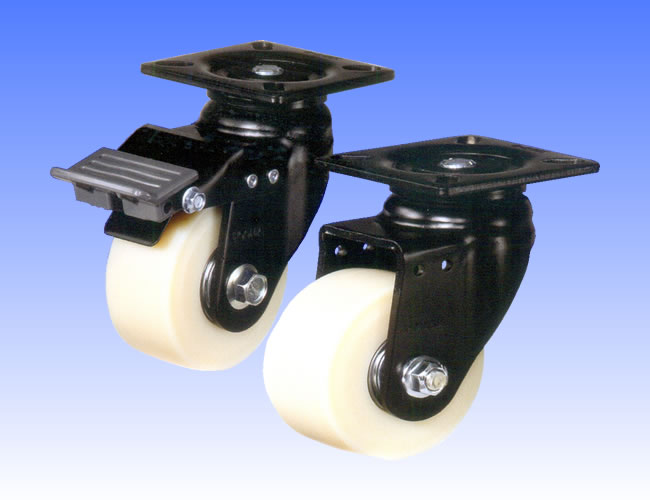

제품명 : PHS Series
페이지 번호 : 2001271

특징 :
- ROHS
- 고하중 장비
- 각종 중하중용 운반구

※ 추천하중 : 허용하중*3, ※ 사용온도 : -10~90°

💡 CAD 자료 다운로드: 표의 맨 오른쪽 CAD 버튼을 클릭하면 지덕산업 자료실에서 PDF / DWG / 3D STP 파일을 받으실 수 있습니다.

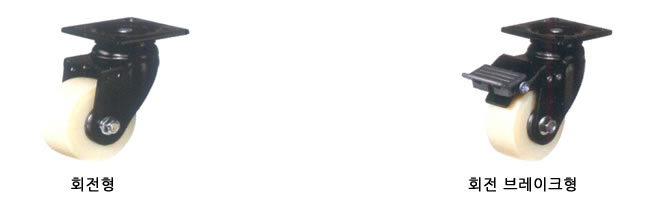

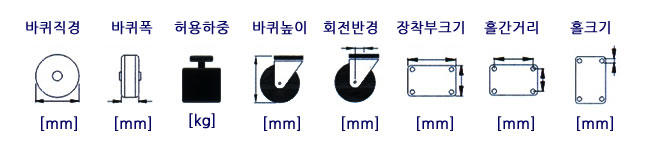

모델	바퀴유형	바퀴종류	바퀴직경	바퀴폭	허용하중	바퀴높이	회전반경	장착부크기	홀간거리	홀크기	Cad
PHS-75-ASF	회전	MCD	75	48	600	115	35	100*100	7878 6464	10.5
PHS-100-ASF	회전		100	48	600	156	50	100*100	7878 6464	10.5
PHS-100-BSF	회전브레이크
PHS-75-ASF	회전	NYD	75	48	600	115	35	100*100	7878 6464	10.5
PHS-100-ASF	회전		700	48	600	156	50	100*100	7878 6464	10.5
PHS-100-BSF	회전브레이크
PHS-100-ASF	회전	HUD	100	48	400	156	50	100*100	7878 6464	10.5
PHS-100-BSF	회전브레이크

바퀴종류


MC 나일론(Shore D80) 2볼 베어링	주형우레탄(Shore A95) 알루미늄 코어 2볼 베어링	나일론(Shore D70) 2볼 베어링

재질

항목	내용
취부판	프레스 스틸
몸체	프레스 스틸
바퀴	바퀴종류 참조
표면처리	분체도장&아연도금
