제품분류 : 산업용 바퀴 >> 충격흡수식 바퀴

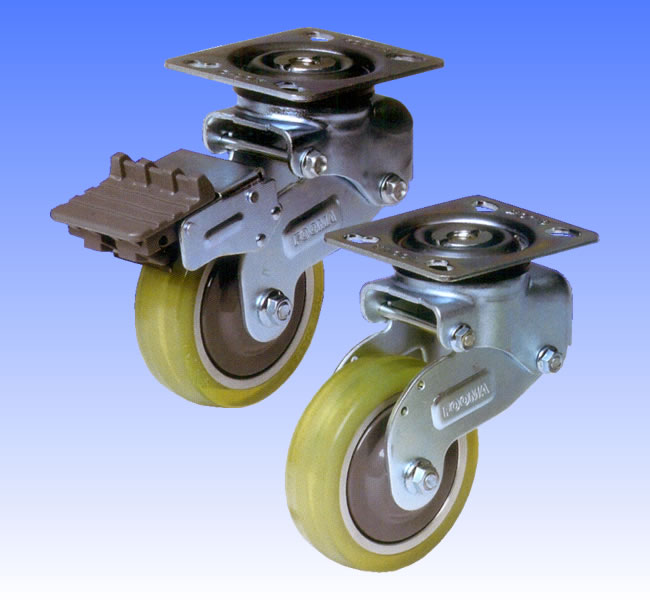

제품명 : G-F Series(평판형)
페이지 번호 : 2001273
특징 :
- ROHS
- 공정간 이동 물류용 대차
- 크린룸용 대차
- 충격흡수가 필요한 장비 또는 대차

※ 추천하중 : 허용하중*3, ※ 사용온도 : -10~90°
💡 CAD 자료 다운로드: 표의 맨 오른쪽 CAD 버튼을 클릭하면 지덕산업 자료실에서 PDF / DWG / 3D STP 파일을 받으실 수 있습니다.

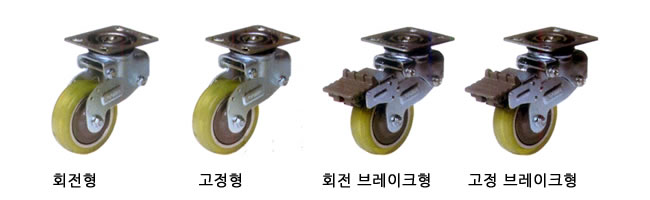

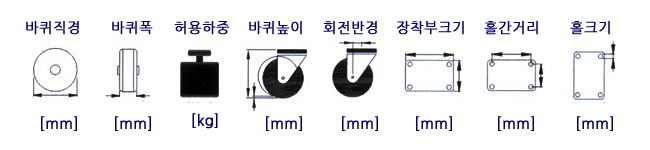

모델 바퀴유형 바퀴종류 쿠션 바퀴직경 바퀴폭 허용하중 바퀴높이 회전반경 장착부크기 홀간거리 홀크기 Cad
G-100-ASF 회전 TUS 50˚ 100 30 100 150-10 45~50 100*85 80*60
77*45		 9
G-100-ARF 고정
G-100-BSF 회전브레이크
G-100-BRF 고정브레이크
G-125-ASF 회전 TUS 70˚ 125 30 110 177.5-10 50~55 100*85 80*60
77*45		 9
G-125-ARF 고정
G-125-BSF 회전브레이크
G-125-BRF 고정브레이크
G-100-ASF 회전 HRS 50˚ 100 30 100 150-10 45~50 100*85 80*60
77*45		 9
G-100-ARF 고정
G-100-BSF 회전브레이크
G-100-BRF 고정브레이크
G-125-ASF 회전 HRS 70˚ 125 30 110 177.5-10 50~55 100*85 80*60
77*45		 9
G-125-ARF 고정
G-125-BSF 회전브레이크
G-125-BRF 고정브레이크
G-100-ASF 회전 TUD 50˚ 100 30 100 150-10 45~50 100*85 80*60
77*45		 9
G-100-ARF 고정
G-100-BSF 회전브레이크
G-100-BRF 고정브레이크
G-125-ASF 회전 TUD 70˚ 125 30 110 177.5-10 50~55 100*85 80*60
77*45		 9
G-125-ARF 고정
G-125-BSF 회전브레이크
G-125-BRF 고정브레이크
G-150-ASF 회전 TUD 70˚ 150 30 110 200-10 50~57 100*85 80*60
77*45		 9
G-150-ARF 고정
G-150-BSF 회전브레이크
G-150-BRF 고정브레이크
G-100-ASF 회전 HRD 50˚ 100 30 120 150-10 45~50 100*85 80*60
77*45		 9
G-100-ARF 고정
G-100-BSF 회전브레이크
G-100-BRF 고정브레이크
G-125-ASF 회전 HRD 70˚ 125 30 120 177.5-10 50~55 100*85 80*60
77*45		 9
G-125-ARF 고정
G-125-BSF 회전브레이크
G-125-BRF 고정브레이크
G-150-ASF 회전 HRD 70˚ 150 30 120 200-10 50~57 100*85 80*60
77*45		 9
G-150-ARF 고정
G-150-BSF 회전브레이크
G-150-BRF 고정브레이크
G-100-ASF 회전 LUD 50˚ 100 30 120 150-10 45~50 100*85 80*60
77*45		 9
G-100-ARF 고정
G-100-BSF 회전브레이크
G-100-BRF 고정브레이크
G-125-ASF 회전 LUD 70˚ 125 30 120 177.5-10 50~55 100*85 80*60
77*45		 9
G-125-ARF 고정
G-125-BSF 회전브레이크
G-125-BRF 고정브레이크
G-150-ASF 회전 LUD 70˚ 150 30 120 200-10 50~57 100*85 80*60
77*45		 9
G-150-ARF 고정
G-150-BSF 회전브레이크
G-150-BRF 고정브레이크

바퀴종류
사출우레탄(Shore A92)
PP 코어
1볼 베어링		 고무(Shore A85)
PP 코어
1볼 베어링		 사출 우레탄(Shore A92)
PP 코어
2볼 베어링

고무(Shore A85)
PP 코어
2볼 베어링		 주형우레탄(Shore A90)
알루미늄 코어
2볼 베어링

재질
항목 내용
취부판 프레스 스틸
몸체 프레스 스틸
다리 프레스 스틸
스프링 특수고무
바퀴 바퀴종류 참조
표면처리 아연도금

선택사항
WEU : 대전방지 바퀴 가능(블랙)
