제품분류 : 산업용 바퀴 >> 충격흡수식 바퀴

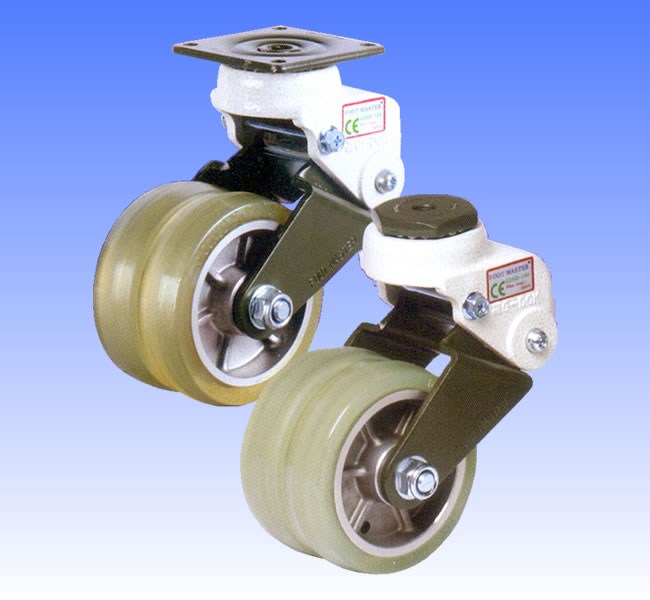

제품명 : GDSD Series
페이지 번호 : 2001278
특징 :
- 크린룸 장비 및 대차
- 의료장비
- 충격흡수가 필요한 장비 또는 대차
- 자동창고
- 호텔 및 주방용 대차
- ROHS

※ 추천하중 : 허용하중*3, ※ 사용온도 : -10~90°
💡 CAD 자료 다운로드: 표의 맨 오른쪽 CAD 버튼을 클릭하면 지덕산업 자료실에서 PDF / DWG / 3D STP 파일을 받으실 수 있습니다.

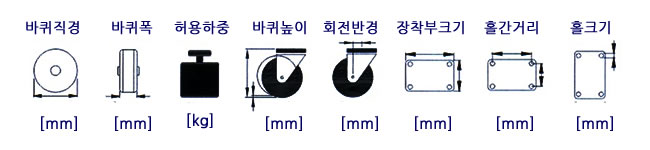

모델 바퀴유형 바퀴종류 쿠션 바퀴
직경		 바퀴
폭		 허용
하중		 바퀴
높이		 회전
반경		 장착부
크기		 홀간
거리		 홀
크기		 Cad

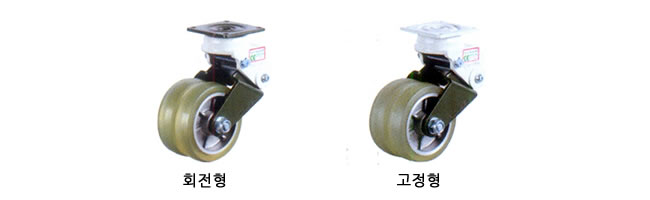

GDSD-100-ASF 회전형 LUD 65° 100 30*2 100 162.5-20 45~53 73*73 58*58 7
GDSD-100-ARF 고정형
GDSD-130-ASF 회전형 HUD 65° 130 40*2 350 227-30 50~66 95*95 70*70 11
GDSD-130-ARF 고정형


※ 추천하중 : 허용하중*3, ※ 사용온도 : -10~90°

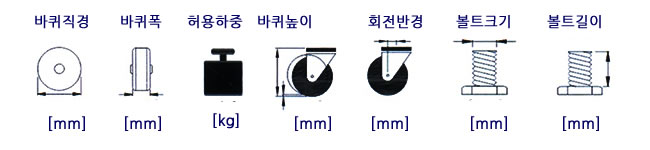

품명 구분 바퀴종류 쿠션 바퀴
직경		 바퀴
폭		 허용
하중		 바퀴
높이		 회전
반경		 볼트크기 볼트직경

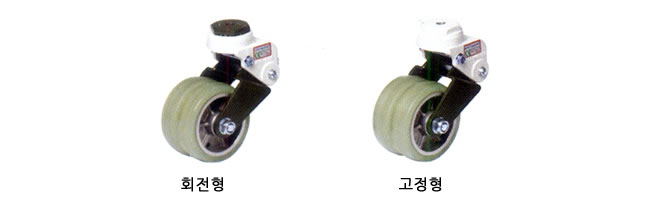

GDSD-100-ASS 회전형 LUD 65° 100 30*2 100 162.5-20 45~53 M12*1.75P 18
GDSD-100-ARS 고정형

재질
항목 내용
취부판 프레스 스틸(100), 단조 스틸(130)
몸체 알루미늄
다리 프레스 스틸
스프링 특수고무
바퀴 바퀴종류 참조
표면처리 분체도장&아연도금

바퀴종류

주형우레탄(Shore A90)
알루미늄 코어
2볼베어링		 주형우레탄(Shore A95)
알루미늄 코어
2볼베어링

선택사항
WEU : 대전방지 바퀴 가능(블랙), 취부판 아연도금
