(주)고려바퀴종합상사


제품분류 : 산업용 바퀴 >> 경하중용

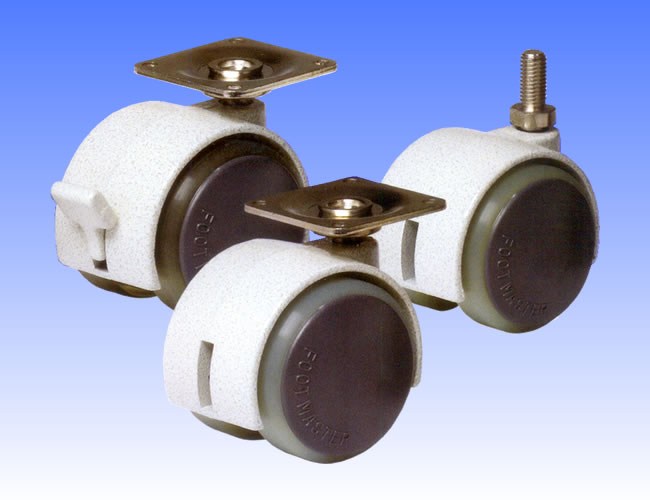

제품명 : GDD Series
페이지 번호 : 2001281

특징 :
- ROHS
- 가구용
- 사무기기, 진열대
- 의료장비

※ 추천하중 : 허용하중*3, ※ 사용온도 : -10~90°

💡 CAD 자료 다운로드: 표의 맨 오른쪽 CAD 버튼을 클릭하면 지덕산업 자료실에서 PDF / DWG / 3D STP 파일을 받으실 수 있습니다.

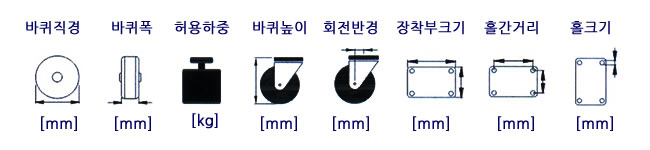

품명	구분	바퀴 직경	바퀴종류	바퀴 폭	허용 하중	바퀴 높이	회전 반경	장착부 크기	홀간 거리	홀 크기	Cad

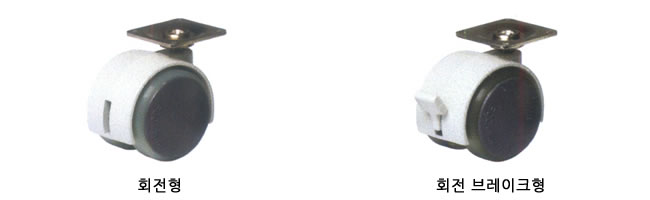

GDD-75-ASF	회전형	75	LUP	17*2	75	95	30	60*60	47*47	6
GDD-75-BSF	회전 브레이크형

※ 추천하중 : 허용하중*3, ※ 사용온도 : -10~90°

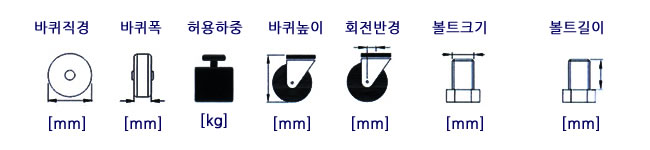

품명	구분	바퀴 직경	바퀴종류	바퀴 폭	허용 하중	바퀴 높이	회전 반경	볼트크기	볼트길이	Cad

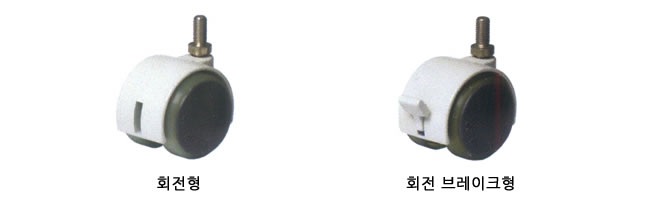

GDD-75-ASS	회전형	75	LUP	17*2	75	90	30	M12*1.75P	25
GDD-75-BSS	회전 브레이크형

바퀴종류


주형 우레탄(Shore A90) 알루미늄 코어 플레인 베어링

재질

항목	내용
취부판	프레스 스틸
몸체	알루미늄
바퀴	바퀴종류 참조
표면처리	분체도장&아연도금

선택사항

FBL : 검정색 몸체 가능.
WEU : 대전방지 바퀴 가능(검정색)
