제품분류 : 산업용 바퀴 >> 고하중용

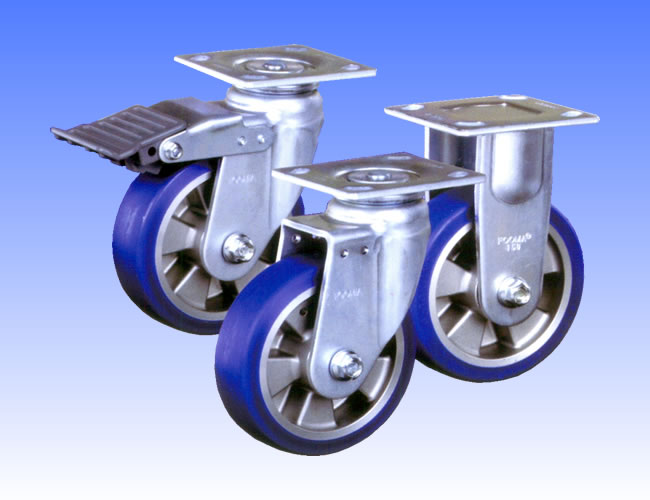

제품명 : GH Series
페이지 번호 : 2001523
브라켓트 :
- 프레스 플레이트.

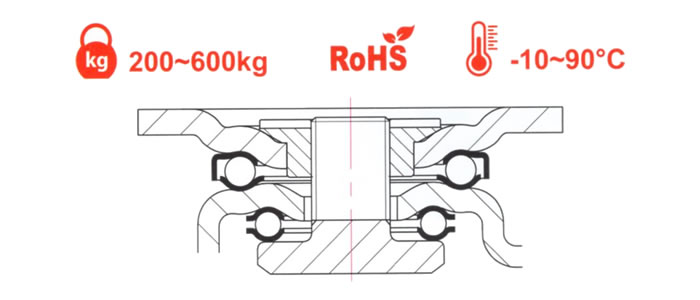

- 강화열처리 시트가 4장이 적용된 내구성이 뛰어나고 빠른 회전에 강한 회전구조.
- 일체화된 강력한 프레스 프레임(200시리즈 : 용접 프레임)
- 부드러운 탑브레이크 시스템.
- 볼트너트식 샤프트 체결구조.

표면처리 : 아연도금.


※ 추천하중 : 허용하중*3, ※ 사용온도 : -10~90°
💡 CAD 자료 다운로드: 표의 맨 오른쪽 CAD 버튼을 클릭하면 지덕산업 자료실에서 PDF / DWG / 3D STP 파일을 받으실 수 있습니다.

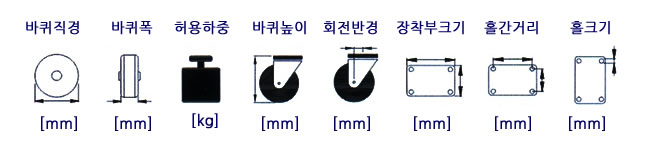

모델 바퀴유형 바퀴종류 바퀴직경 바퀴폭 허용하중 바퀴높이 회전반경 장착부크기 홀간거리 홀크기 Cad

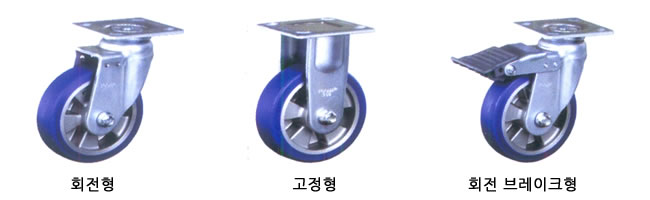

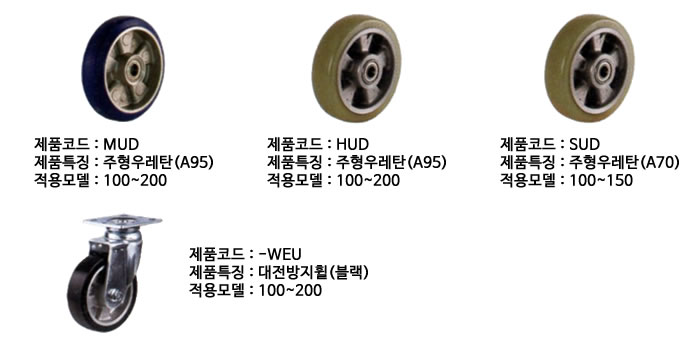

GH-100-ASF 회전 MUD 100 40 300 156 50 115*102 92*66
76*76		 11
GH-100-ARF 고정
GH-100-BSF 회전브레이크
GH-130-ASF 회전 130 40 320 186 50 115*102 92*66
76*76		 11
GH-130-ARF 고정
GH-130-BSF 회전브레이크
GH-150-ASF 회전 150 40 350 206 50 115*102 92*66
76*76		 11
GH-150-ARF 고정
GH-150-BSF 회전브레이크
GH-200-ASF 회전 200 40 400 241 65 115*102 92*66
76*76		 11
GH-200-ARF 고정
GH-200-BSF 회전브레이크
GH-100-ASF 회전 HUD 100 40 400 156 50 115*102 92*66
76*76		 11
GH-100-ARF 고정
GH-100-BSF 회전브레이크
GH-130-ASF 회전 130 40 430 186 50 115*102 92*66
76*76		 11
GH-130-ARF 고정
GH-130-BSF 회전브레이크
GH-150-ASF 회전 150 40 550 206 50 115*102 92*66
76*76		 11
GH-150-ARF 고정
GH-150-BSF 회전브레이크
GH-200-ASF 회전 200 40 550 241 65 115*102 92*66
76*76		 11
GH-200-ARF 고정
GH-200-BSF 회전브레이크
GH-100-ASF 회전 SUD 100 40 200 156 50 115*102 92*66
76*76		 11
GH-100-ARF 고정
GH-100-BSF 회전브레이크
GH-130-ASF 회전 130 40 470 186 50 115*102 92*66
76*76		 11
GH-130-ARF 고정
GH-130-BSF 회전브레이크
GH-150-ASF 회전 150 40 330 206 50 115*102 92*66
76*76		 11
GH-150-ARF 고정
GH-150-BSF 회전브레이크


  바퀴유형 바퀴종류 바퀴직경 바퀴폭 허용하중 바퀴높이 회전반경 장착부크기 홀간거리 홀크기
GH-130-ASF 회전 HUWD 130 48 500 186 50 115*102 92*66
76*76		 11
GH-130-ARF 고정
GH-130-BSF 회전브레이크
GH-150-ASF 회전 150 48 600 206 50 115*102 92*66
76*76		 11
GH-150-ARF 고정
GH-150-BSF 회전브레이크

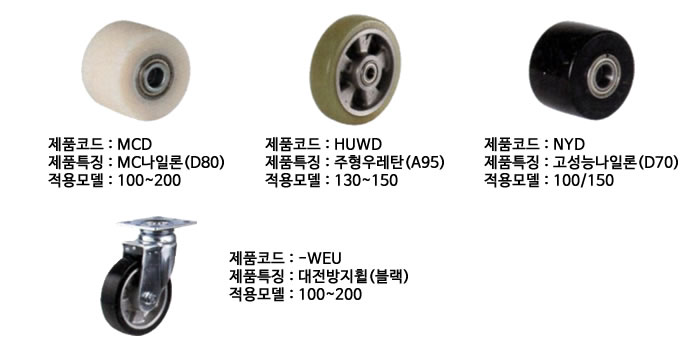

GH-100-ASF 회전 MCD 100 48 600 156 50 115*102 92*66
76*76		 11
GH-100-ARF 고정
GH-100-BSF 회전브레이크
GH-130-ASF 회전 130 48 600 186 50 115*102 92*66
76*76		 11
GH-130-ARF 고정
GH-130-BSF 회전브레이크
GH-150-ASF 회전 150 48 600 206 50 115*102 92*66
76*76		 11
GH-150-ARF 고정
GH-150-BSF 회전브레이크
GH-200-ASF 회전 200 40 600 241 50 115*102 92*66
76*76		 11
GH-200-ARF 고정
GH-200-BSF 회전브레이크
GH-100-ASF 회전 NYD 100 48 600 156 50 115*102 92*66
76*76		 11
GH-100-ARF 고정
GH-100-BSF 회전브레이크
GH-130-ASF 회전 130 48 600 186 50 115*102 92*66
76*76		 11
GH-130-ARF 고정
GH-130-BSF 회전브레이크
GH-150-ASF 회전 150 48 600 206 50 115*102 92*66
76*76		 11
GH-150-ARF 고정
GH-150-BSF 회전브레이크
