(주)고려바퀴종합상사


제품분류 : 산업용 바퀴 >> 초고하중용

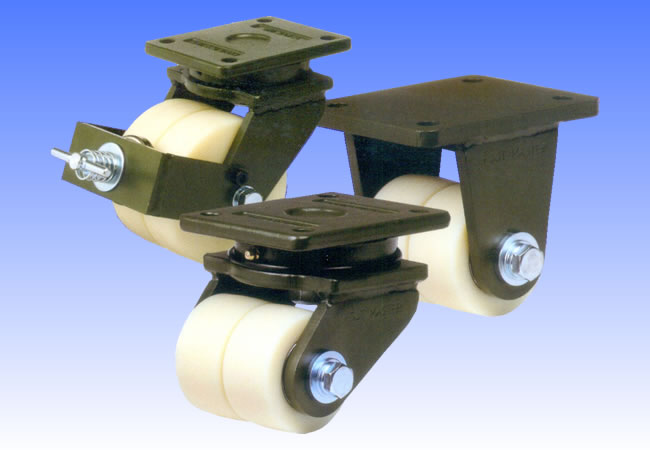

제품명 : GXTT Series
페이지 번호 : 2001676

특징 :
- ROHS
- 고하중 장비
- 각종 고하중용 운반구

※ 추천하중 : 허용하중*3, ※ 사용온도 : -10~90°

💡 CAD 자료 다운로드: 표의 맨 오른쪽 CAD 버튼을 클릭하면 지덕산업 자료실에서 PDF / DWG / 3D STP 파일을 받으실 수 있습니다.

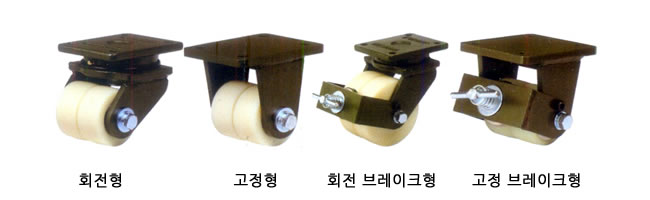

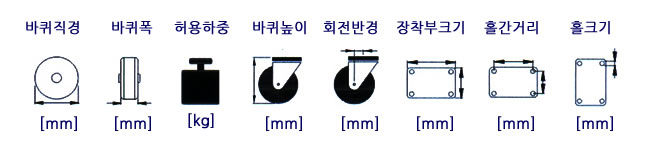

모델	바퀴유형	바퀴종류	바퀴직경	바퀴폭	허용하중	바퀴높이	회전반경	장착부크기	홀간거리	홀크기	Cad
GXTT-75-ASF	회전	HUD	75	40*2	800	125	45	SF:140110 RF:140117	105*80	13
GXTT-75-ARF	고정
GXTT-75-BSF	회전브레이크
GXTT-75-BRF	고정브레이크
GXTT-100-ASF	회전		100	40*2	1100	150	50
GXTT-100-ARF	고정
GXTT-100-BSF	회전브레이크
GXTT-100-BRF	고정브레이크
GXTT-125-ASF	회전		125	40*2	1400	175	55
GXTT-125-ARF	고정
GXTT-125-BSF	회전브레이크
GXTT-125-BRF	고정브레이크
GXTT-75-ASF	회전	MCD	75	40*2	1700	125	45	SF:140110 RF:140117	105*80	13
GXTT-75-ARF	고정
GXTT-75-BSF	회전브레이크
GXTT-75-BRF	고정브레이크
GXTT-100-ASF	회전		100	40*2	2000	150	50
GXTT-100-ARF	고정
GXTT-100-BSF	회전브레이크
GXTT-100-BRF	고정브레이크
GXTT-125-ASF	회전		125	40*2	2300	175	55
GXTT-125-ARF	고정
GXTT-125-BSF	회전브레이크
GXTT-125-BRF	고정브레이크

바퀴종류


주형우레탄 80~100 (Shore D70) 125~200 (Shore A95) 알루미늄 코어/스틸코어 2볼 베어링	MC 나일론(Shore D80) 2볼 베어링

재질

항목	내용
취부판	단조 스틸/프레스 스틸
몸체	단조 스틸/프레스 스틸
바퀴	바퀴종류 참조
표면처리	분체도장&아연도금
