제품분류 : 산업용 바퀴 >> 중하중용

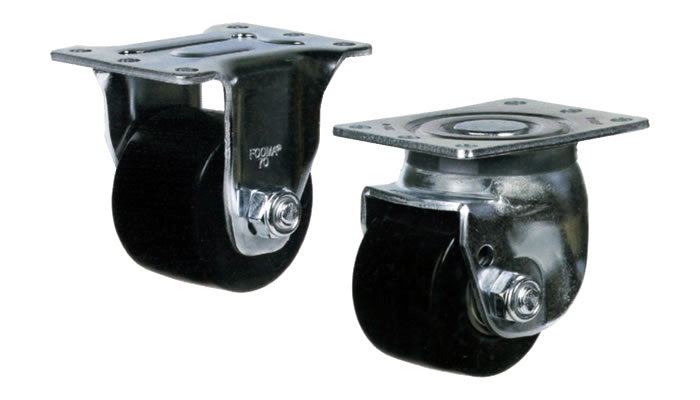

제품명 : JS-F Series
페이지 번호 : 2001683

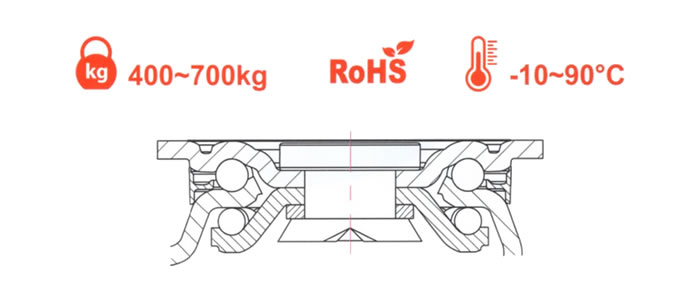

브라켓트 :
- 고장력 강판에 강화열처리까지 적용된 프레스 플레이트.
- 일체화된 강력한 프레스 프레임.
- 회전부위 이물방지커버 적용.
- 볼트너트식 샤프트 체결구조.

표면처리 : 아연도금.

※ 추천하중 : 허용하중*3, ※ 사용온도 : -10~90°

💡 CAD 자료 다운로드: 표의 맨 오른쪽 CAD 버튼을 클릭하면 지덕산업 자료실에서 PDF / DWG / 3D STP 파일을 받으실 수 있습니다.

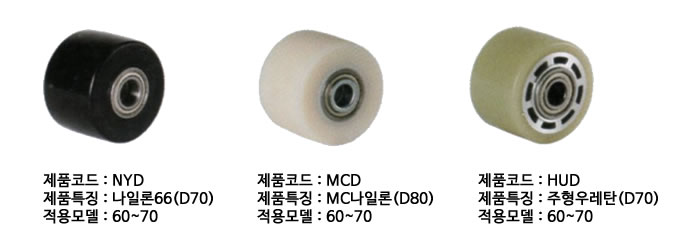

모델	바퀴유형	바퀴종류	바퀴직경	바퀴폭	허용하중	바퀴높이	회전반경	장착부크기	홀간거리	홀크기	Cad
JS-60-ASF	회전	NYD	60	48	500	87	21	105*80	86*61	9
JS-60-ARF	고정
JS-60-ASF-PJP	회전							80*80	63*63	9.5
JS-70-ASF	회전	NYD	70	48	600	97	21	105*80	86*61	9
JS-70-ARF	고정
JS-70-ASF-PJP	회전							80*80	63*63	9.5
JS-60-ASF	회전	MCD	60	48	600	87	21	105*80	86*61	9
JS-60-ARF	고정
JS-60-ASF-PJP	회전							80*80	63*63	9.5
JS-70-ASF	회전	MCD	70	48	700	97	21	105*80	86*61	9
JS-70-ARF	고정
JS-70-ASF-PJP	회전							80*80	63*63	9.5
JS-60-ASF	회전	HUD	60	48	400	87	21	105*80	86*61	9
JS-60-ARF	고정
JS-60-ASF-PJP	회전							80*80	63*63	9.5
JS-70-ASF	회전	HUD	70	48	500	97	21	105*80	86*61	9
JS-70-ARF	고정
JS-70-ASF-PJP	회전							80*80	63*63	9.5
