(주)고려바퀴종합상사


제품분류 : 산업용 바퀴 >> 충격흡수식 바퀴

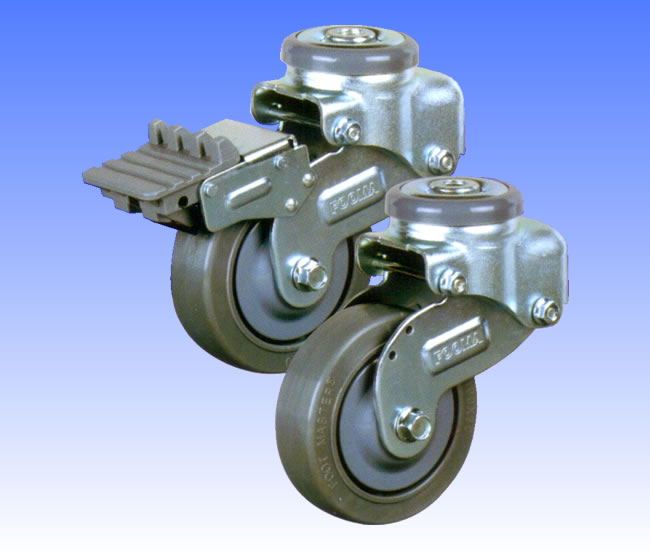

제품명 : G-S Series(볼트형)
페이지 번호 : 2001704

특징 :
- ROHS
- 공정간 이동 물류용 대차
- 크린룸용 대차
- 충격흡수가 필요한 장비 또는 대차.

※ 추천하중 : 허용하중*3, ※ 사용온도 : -10~90°

💡 CAD 자료 다운로드: 표의 맨 오른쪽 CAD 버튼을 클릭하면 지덕산업 자료실에서 PDF / DWG / 3D STP 파일을 받으실 수 있습니다.

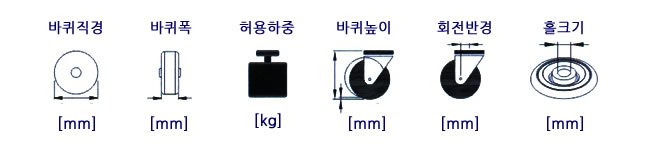

모델	바퀴유형	바퀴종류	쿠션	바퀴직경	바퀴폭	허용하중	바퀴높이	회전반경	볼트크기	Cad
G-100-ASS	회전	TUS	50˚	100	30	100	150-10	45~50	12.5

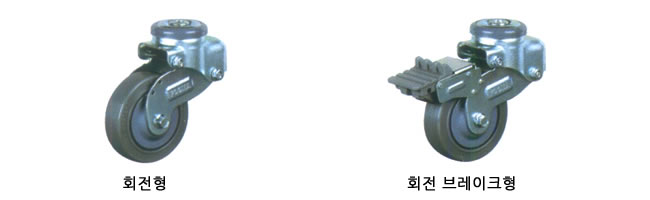

G-100-BSS	회전브레이크
G-125-ASS	회전		70˚	125	30	110	177.5-10	50~55	12.5
G-125-BSS	회전브레이크
G-100-ASS	회전	HRS	50˚	100	30	100	150-10	45~50	12.5
G-100-BSS	회전브레이크
G-125-ASS	회전		70˚	125	30	110	177.5-10	50~55	12.5
G-125-BSS	회전브레이크
G-100-ASS	회전	TUD	50˚	100	30	100	150-10	45~50	12.5
G-100-BSS	회전브레이크
G-125-ASS	회전		70˚	125	30	110	177.5-10	50~55	12.5
G-125-BSS	회전브레이크
G-150-ASS	회전		70˚	150	30	110	200-10	50~57	12.5
G-150-BSS	회전브레이크
G-100-ASS	회전	HRD	50˚	100	30	100	150-10	45~50	12.5
G-100-BSS	회전브레이크
G-125-ASS	회전		70˚	125	30	110	177.5-10	50~55	12.5
G-125-BSS	회전브레이크
G-150-ASS	회전		70˚	150	30	110	200-10	50~57	12.5
G-150-BSS	회전브레이크
G-100-ASS	회전	LUD	50˚	100	30	100	150-10	45~50	12.5
G-100-BSS	회전브레이크
G-125-ASS	회전		70˚	125	30	110	177.5-10	50~55	12.5
G-125-BSS	회전브레이크
G-150-ASS	회전		70˚	150	30	120	200-10	50~57	12.5
G-150-BSS	회전브레이크

바퀴종류


사출우레탄(Shore A92) PP 코어 1볼 베어링	고무(Shore A85) PP 코어 1볼 베어링	사출 우레탄(Shore A92) PP 코어 2볼 베어링

고무(Shore A85) PP 코어 2볼 베어링	주형우레탄(Shore A90) 알루미늄 코어 2볼 베어링

재질

항목	내용
취부판	프레스 스틸
몸체	프레스 스틸
다리	프레스 스틸
스프링	특수고무
바퀴	바퀴종류 참조
표면처리	아연도금

선택사항

WEU : 대전방지 바퀴 가능(블랙)
