제품분류 : 산업용 바퀴 >> 경하중용

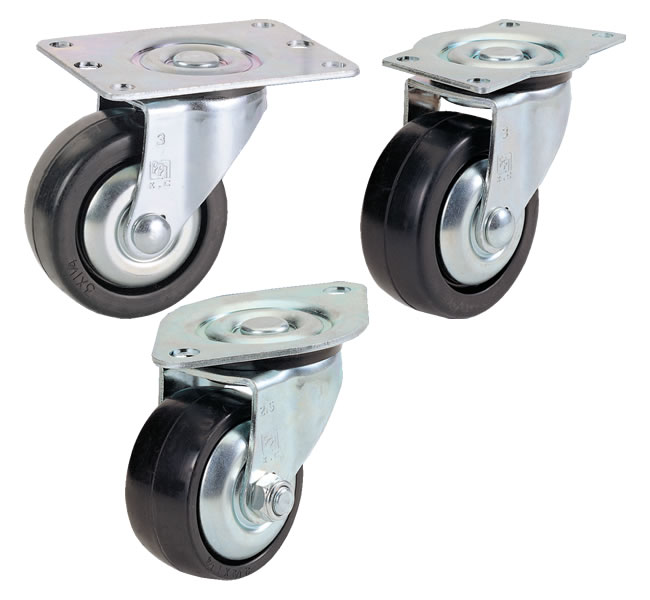

제품명 : 12시리즈
페이지 번호 : 2000018
특성 :

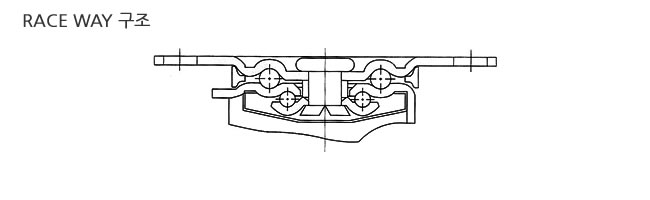

- 회전력을 강화한 이중 RACE WAY 구조
- 내식성이 우수한 미려한 아연 및 크롬도금
- 견고한 RACE WAY WOKE

용도 :
- 방직공잔의 화이버 캔
- 항공기 내 운반기기
- 의료장비
- 경량물 운반구

제품 CAD 도면 다운로드

KC 경창정공공식 사이트에서 제품 도면을 확인하실 수 있습니다

CAD 도면 바로가기

제품사양
단위 : mm(inch)
호칭번호 바퀴사양 장착부 규격
회전 고정 직경 두께 형식 베어링종류 사용볼트 총높이 회전반경 허용하중
1225S ** HBB TG - 76
(3)
32
(1-1/4)
Hard Rubber Ball Ø9.5(3/8) 82 61 70
1230S ** HBB TG - 76
(3)
32
(1-1/4)
Hard Rubber Ball Ø9.5(3/8) 96 67 75

장착부의 형식
장착부 형식 장착부 형상 코드번호 장착부 규격
밑판크기 볼트 취부 간격 조립볼트 규격
TOP PLATE
(평판형)
A1 104*79 60.3*86.5(중심에서89) M8 or M10
TRAPEZOID
(사다리꼴형)
A2 104*85*60 88*70*40 M8
DIAMOND
(마름모형)
A3 112*76 중심에서 89 M10

선택사양
악세사리 코드 사양
BP Brass Plating
CP Chrome Plating
